在CAD软件中，测量角度是一项基础且常用的操作，无论是机械设计中的零件角度标注、建筑设计中的墙体夹角计算，还是工程制图中的方向校准，都离不开精确的角度测量，CAD提供了多种测量角度的命令和方法，用户可根据具体需求选择合适的工具，以下将详细介绍CAD中测量角度的核心命令、操作步骤、实用技巧及注意事项。

核心测量角度命令及操作方法

CAD中最常用的角度测量命令包括DIMANGULAR（标注角度）、ANGULAR（查询角度）以及借助LIST命令或几何特性查询的间接测量方法，不同版本的CAD（如AutoCAD、浩辰CAD等）命令名称可能略有差异,但功能逻辑基本一致。

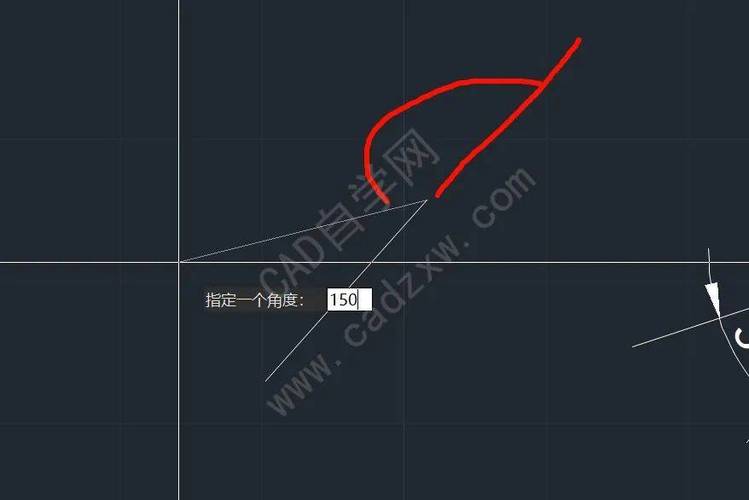

DIMANGULAR：标注角度（直接测量并标注）

该命令用于创建角度标注，可直接测量并显示两条直线、三个点或圆弧的角度值，操作结果会以标注形式保留在图纸中，适合需要永久显示角度的场景。
操作步骤：

• 命令启动：在命令行输入DIMANGULAR后回车，或通过功能区“注释”选项卡→“标注”面板→“角度”按钮启动。
• 选择测量对象：
  • 两直线模式：依次选择构成角的两条直线（无需考虑延伸方向，CAD会自动显示小于或等于180°的角度）。
  • 三点模式：当无直接相交的直线时，依次指定角的顶点、起点和终点（例如测量墙体的内角时，需手动定义顶点和两边端点）。
  • 圆弧模式：选择圆弧后，CAD会自动测量圆弧的起点、终点与圆心形成的角度，即圆弧的圆心角。
  • 圆对象：选择圆后，需依次指定圆上两点（如直径端点），CAD会测量这两点与圆心形成的角度。
• 调整标注位置：确定角度值后，拖动鼠标至合适位置放置标注，单击完成。

注意事项：

• 若两条直线未相交，CAD会自动延伸直线后计算角度；若延伸后仍不相交，则提示“无效的选取”。
• 标注结果可通过“标注样式管理器”调整格式（如单位精度、符号显示等）。

ANGULAR 或 LIST：查询角度（临时测量）

若仅需临时查看角度值而不需要标注，可通过ANGULAR命令（部分CAD版本为MEASUREGEOM子命令）或LIST命令实现。

使用MEASUREGEOM命令（通用测量工具）

• 命令行输入MEASUREGEOM→选择“角度”选项→按提示选择两直线、三点或圆弧，命令行会实时显示角度值，但不生成标注。

使用LIST命令（查询对象特性）

• 选择对象（如直线、多段线、圆弧）→输入LIST回车，在文本窗口中查看对象的几何特性，直线的“角度”字段会显示其与X轴的夹角，圆弧会显示“起始角”“终止角”和“圆心角”。

适用场景：

• MEASUREGEOM适合快速查看任意角度，无需进入标注样式设置。
• LIST适合查询对象本身的固有角度属性，例如确认某条直线是否为水平角（0°或180°）。

间接测量方法：坐标计算与辅助线

当遇到复杂图形（如非直线夹角、曲面角度）时，可通过坐标计算或绘制辅助线测量角度。

• 坐标法：使用ID命令获取三个关键点（顶点、起点、终点）的坐标，通过数学公式计算角度：
  [ \theta = \arccos\left(\frac{(x_2-x_1)(x_3-x_1) + (y_2-y_1)(y_3-y_1)}{\sqrt{(x_2-x_1)^2+(y_2-y_1)^2} \cdot \sqrt{(x_3-x_1)^2+(y_3-y_1)^2}}\right) ]
  ((x_1,y_1))为顶点坐标，((x_2,y_2))和((x_3,y_3))为另两点坐标。
• 辅助线法：通过LINE命令连接关键点形成临时角度，再用DIMANGULAR测量,测量后删除辅助线。

实用技巧与常见问题解决

角度测量精度控制

• 在“标注样式管理器”中，修改“主单位”选项卡的“精度”可调整角度值的小数位数（如机械设计常用0.00°，建筑常用0.0°）。
• 若测量结果与预期不符，检查图形单位是否正确（通过“单位”命令设置，角度单位默认为十进制度数）。

特殊角度的处理

• 大于180°的角度：使用DIMANGULAR测量两直线时，若需显示优角（大于180°），可在标注后右键点击标注→“特性”→“文字”→“替代文字”中手动输入计算值（如360°减去显示值）。
• 动态角度标注：使用DIMANGULAR时，按住Ctrl键切换补角显示（例如测量两直线时，可在锐角和钝角之间切换）。

快捷键与自定义命令

• 为提高效率，可自定义快捷键：例如在CUI加载器中将DIMANGULAR命令关联为DAN（默认快捷键为DAN或DDA）。
• 部分CAD版本支持“快速测量”工具栏，通过右键单击工具栏→“ACAD”→“快速测量”调出，包含角度、距离等一键测量功能。

三维图形中的角度测量

在三维空间中，测量角度需切换到“三维建模”工作空间，使用DIMANGULAR命令时，需指定“投影”选项（如“视图”“UCS”“平面”），以确保角度在正确平面内计算，测量斜面夹角时，选择“平面”投影并指定斜面所在平面。

测量角度命令对比总结

相关问答FAQs

问题1：为什么用DIMANGULAR测量两直线时，角度值显示为0°或180°？
解答：通常是因为两条直线平行或共线，此时需检查直线是否为同一条直线（使用ID命令查看端点坐标），或是否因图形缩放过小导致视觉重叠，若两条直线未相交，CAD会延伸后计算角度，若延伸后仍平行，则无法测量,需手动调整直线位置或使用三点模式重新定义顶点。

问题2：如何在CAD中测量两条不直接相交的曲线（如样条曲线）之间的夹角？
解答：曲线之间无明确的“夹角”概念，需通过以下方法近似测量：

1. 切线法：使用OBJECT SNAP中的“切点”捕捉，在两条曲线上分别绘制切线（通过LINE命令+TAN捕捉），然后测量两条切线的夹角。
2. 特征点法：获取两条曲线的特征点（如端点、控制点），用LINE连接形成近似角度，再通过DIMANGULAR测量。
3. 辅助平面法（三维场景）：若为三维曲线，可通过“曲面”工具将曲线投影到同一平面,再按上述方法测量。
