在CAD软件中，圆弧命令是绘制曲线图形的核心工具之一，广泛应用于机械设计、建筑制图、电子工程等多个领域，通过圆弧命令，用户可以精确创建不同角度、半径和方向的圆弧段，满足复杂图形的绘制需求，以下是关于CAD中圆弧命令的详细解析，包括调用方式、参数设置、实用技巧及常见问题。

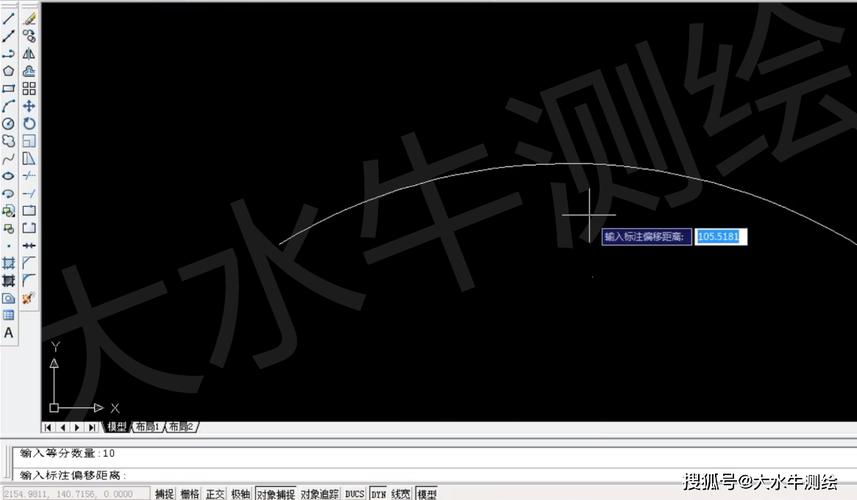

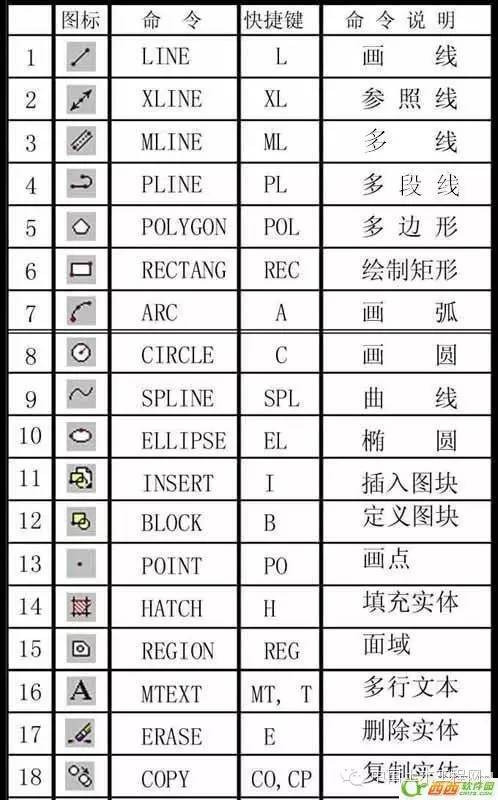

圆弧命令的调用方法主要有三种：一是通过命令行输入“ARC”或快捷键“A”并按回车键；二是点击“绘图”工具栏中的圆弧图标；三是通过菜单栏选择“绘图”→“圆弧”子菜单，其中包含多种绘制模式，CAD软件通常提供11种圆弧绘制方式，用户可根据已知条件选择最合适的方法。“三点”方式通过指定圆弧的起点、第二点和终点来确定圆弧；“起点、圆心、端点”方式则需依次输入这三个关键参数，系统会自动计算圆弧的半径和角度，还有“起点、圆心、角度”“起点、圆心、长度”等模式,每种模式适用于不同的设计场景。

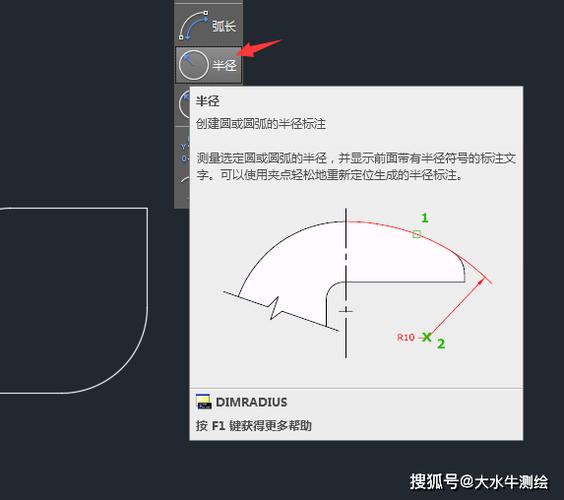

圆弧命令的核心参数包括起点、端点、圆心、半径、角度和方向，起点和端点定义圆弧的边界，圆心决定圆弧的曲率中心，半径和角度控制圆弧的大小和弯曲程度，在绘制过程中，用户可以通过动态输入（DYN）或命令行直接输入数值，确保精度，使用“起点、圆心、角度”模式时，输入的角度值决定圆弧的包含角度，正值逆时针绘制，负值顺时针绘制，若需绘制特定半径的圆弧，可在“半径”选项中输入数值，或通过鼠标拖拽直观调整，值得注意的是，圆弧的方向性会影响图形的闭合性和连续性,因此在复杂图形中需注意起点和端点的顺序。
为了提高绘图效率，掌握圆弧命令的实用技巧至关重要，利用“对象捕捉”功能（如端点、中点、圆心）可确保圆弧与其他图形元素的精准连接，在绘制与直线相切的圆弧时，启用“切点”捕捉能自动计算切点位置，通过“连续”选项（在绘制完一个圆弧后直接按回车键），可生成与上一圆弧相切的圆弧，适用于光滑曲线的绘制，结合“修剪”和“延伸”命令，可对已绘制的圆弧进行修改，如调整圆弧的长度或闭合为完整圆，对于对称图形，可先绘制一侧圆弧，再通过“镜像”命令快速生成另一侧,减少重复操作。
圆弧命令在实际应用中需注意常见问题，当圆弧半径过大或过小时，可能导致图形显示异常或无法生成，此时需检查输入数值是否符合绘图比例，若圆弧方向与预期相反，可通过输入负角度值或调整起点、端点顺序修正，在三维建模中，圆弧需与工作平面平行，否则需通过“UCS”坐标系调整绘制平面，圆弧作为复杂轮廓的一部分时，应确保其与其他图元的连接平滑,避免出现间隙或重叠。
以下是关于圆弧命令的常见问题解答：
FAQs
-
问：如何绘制与两条直线相切的圆弧？
答： 可使用“圆弧”命令中的“起点、端点、半径”模式，首先指定第一条直线的切点为起点，第二条直线的切点为端点，然后输入所需的半径值，系统会自动计算与两直线相切的圆弧，若需精确控制，可结合“切点”捕捉功能确保位置准确。 -
问：圆弧命令中的“角度”和“弦长”参数有何区别？
答： “角度”参数指圆弧两端点与圆心连线的夹角，决定圆弧的弯曲程度；“弦长”参数指圆弧两端点之间的直线距离，影响圆弧的跨度，相同半径下，角度越大，弦长越长；反之亦然，用户可根据设计需求选择参数，角度适用于控制圆弧的弧度,弦长适用于控制圆弧的直线距离。
