在CAD软件中,角度命令是绘制和编辑图形时常用的工具，主要用于测量、标注或创建特定角度的线条，不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）中，角度命令的调用方式略有差异，但核心功能和使用逻辑基本一致，以下是关于CAD角度命令位置及使用方法的详细说明。
角度命令的主要功能
角度命令通常包含两种核心操作：标注角度和绘制角度，标注角度用于测量两条直线、三点之间的夹角或圆弧的角度；绘制角度则用于通过指定角度和长度创建斜线或旋转对象，角度命令还支持角度标注的样式设置，如单位精度、箭头类型、尺寸线位置等。
角度命令的调用位置
通过功能区（Ribbon）调用
- AutoCAD 2010及以上版本：顶部功能区中，切换到“注释”选项卡，在“标注”面板中找到“角度”按钮（图标为∠），部分版本可能需点击“标注”下拉菜单展开更多命令。
- 经典工作空间：通过顶部菜单栏“标注”→“角度”调用，或直接在命令行输入
DIMANGULAR并回车。
通过工具栏调用
在经典工作空间中,可通过调出“标注”工具栏（右键单击工具栏空白处，选择“标注”），找到角度按钮（∠）直接点击。

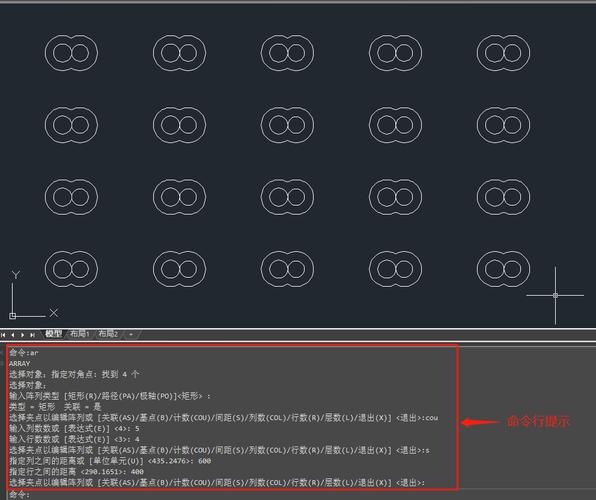

通过命令行调用
- 标注角度：输入命令
DIMANGULAR（可简化为DIMANG），回车后根据提示选择两条直线、三个点或圆弧对象。 - 绘制角度：若需通过角度绘制斜线，可使用
LINE命令，结合极坐标输入（如@长度<角度）或旋转命令（ROTATE），绘制一条长度为100、角度为30°的直线，可输入L回车，指定起点后，输入@100<30回车。

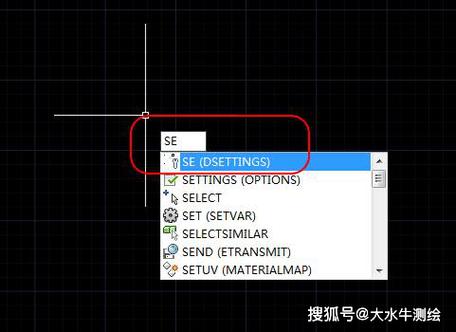

快捷键与快捷方式
- 部分CAD版本支持自定义快捷键,如
ANG或DAN（需通过CUI命令自定义）。 - 在状态栏开启“动态输入”（DYN）后，绘制直线时可直接输入角度值。
不同版本的角度命令差异
| CAD版本 | 调用方式 |
|---|---|
| AutoCAD 2022 | 功能区“注释”→“标注”面板→“角度”；命令行DIMANGULAR。 |
| 浩辰CAD 2023 | 与AutoCAD类似，功能区“标注”选项卡→“角度”按钮；或输入DJ（浩辰自定义快捷键）。 |
| 中望CAD 2024 | 功能区“常用”→“标注”→“角度”；命令行ZWDIMANGULAR（或通用DIMANGULAR）。 |
| AutoCAD经典模式 | 菜单栏“标注”→“角度”；工具栏“标注”面板中的∠按钮。 |
使用场景示例
-
标注两条直线的夹角
调用DIMANGULAR命令后，依次选择两条直线，系统自动生成角度标注，可通过鼠标拖动调整标注位置。 -
通过三点确定角度
输入DIMANGULAR，选择“指定顶点”选项，依次拾取角顶点、起点和终点，标注三点形成的角度。
（图片来源网络，侵删） -
绘制带角度的构造线
使用XLINE命令，输入“角度”选项，输入角度值后绘制无限长的斜线，适用于辅助线绘制。
注意事项
- 角度标注的单位默认为“度”，可通过“标注样式管理器”（
DIMSTYLE命令）修改单位格式（如弧度、梯度）。 - 若角度标注显示异常,检查标注样式的“文字”和“调整”选项卡，确保文字位置和箭头设置正确。

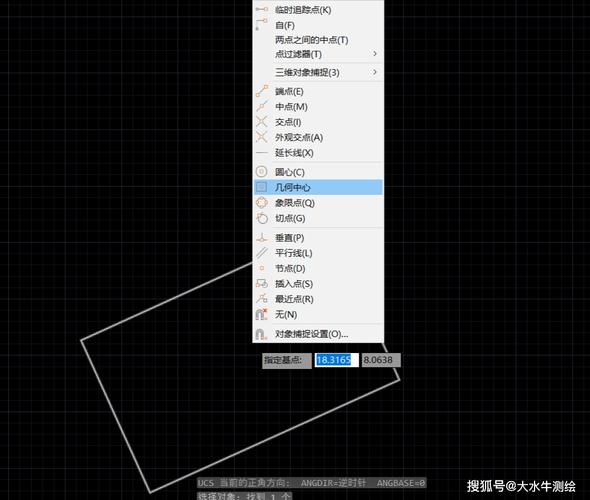

- 绘制角度时,注意坐标系方向（CAD默认逆时针为正角度），可通过“UNITS”命令调整基准角度方向。
相关问答FAQs
Q1: 为什么CAD中角度标注显示为0°或错误值？
A: 可能原因包括：1) 选择的直线实际平行或重合；2) 标注样式中的单位精度设置过低（如“0”精度导致小数被舍去）；3) 图形单位与标注样式单位不匹配，可通过修改标注样式（DIMSTYLE）的“主单位”选项卡调整精度，或重新选择标注对象验证。
Q2: 如何快速绘制一条与水平线成特定角度的线段？
A: 使用LINE命令，指定起点后，输入相对极坐标，绘制长度为50、与水平线成45°的线段，输入@50<45回车即可，若需参考其他对象，可先用ROTATE命令将参考对象旋转至目标角度，再沿其方向绘制线段。
