在CAD软件中，测量角度是一项基础且常用的操作，无论是机械设计中的零件角度标注、建筑设计中的墙体倾斜度分析，还是工程制图中的方向校准，都离不开角度测量功能，CAD中测量角度的命令主要依赖于“DIMANGULAR”（角度标注）和“ANGULAR”（角度查询）两大核心功能，此外通过辅助工具如构造线、对象捕捉等也能实现间接角度测量，以下将详细介绍不同场景下的角度测量方法、操作步骤及注意事项。
角度标注命令（DIMANGULAR）的使用
角度标注命令主要用于在图纸中标注两条直线、三点之间的角度，或圆弧、圆的角度，该命令会生成一个带有角度值的标注对象，可直接用于图纸输出。
启动方式：
- 命令行输入“DIMANGULAR”并按回车；
- 功能区“注释”选项卡→“标注”面板→“角度”按钮；
- 工具栏中点击“角度标注”图标。
操作步骤：
-
选择标注对象：
（图片来源网络，侵删）- 标注两条直线夹角：命令启动后，依次选择需要标注角度的两条直线，系统自动计算并显示角度值，拖动鼠标确定标注位置后单击即可。
- 标注三点形成的角度：当需要测量不在同一直线上的三个点构成的角度时，先选择角的顶点，再依次选择角的两个端点，系统会以顶点为基准测量两端点连线的夹角。
- 标注圆弧或圆的角度：选择圆弧时，系统自动标注圆弧的圆心角；选择圆时，需依次选择圆上两点，系统会以圆心为顶点测量两点间的圆心角。
-
调整标注样式：
在标注过程中，可通过命令行选项调整标注内容，如选择“多行文字（M）”可手动修改角度值，选择“文字（T）”可添加前缀或后缀，选择“角度（A）”可调整文字的倾斜角度。 -
完成标注：
确定标注位置后单击，即可完成角度标注，标注对象默认为关联性标注，若被标注对象位置发生变化，标注值会自动更新。
注意事项：
- 标注角度时，需确保两条直线或三个点不在同一直线上，否则系统可能无法生成有效标注。
- 若角度值显示为弧度而非角度，需通过“标注样式管理器”修改单位格式，将“角度标注”的单位设置为“度/分/秒”或“十进制度数”。
角度查询命令（ANGULAR）的使用
角度查询命令主要用于快速获取当前图形中对象的角度信息，而不生成标注对象，适用于设计过程中的临时测量或数据核对。
启动方式：
- 命令行输入“ANGULAR”或“MEASUREGEOM”（几何测量）后选择“角度”选项；
- 功能区“实用工具”选项卡→“测量”面板→“角度”按钮。
操作步骤：
-
测量两条直线夹角：
命令启动后，依次选择两条直线，命令行会直接显示两条直线的夹角（锐角和钝角），结果以“角度=XX”的形式呈现，且不会在图形中留下任何痕迹。 -
测量三点角度：
输入“三点”选项（或直接按回车使用默认选项），依次选择顶点、起点和端点，系统会计算并显示起点-顶点-端点连线的夹角。 -
测量对象的角度：
对于直线、多段线等对象，可直接选择对象，系统会自动显示该对象与X轴正方向的夹角（即对象的倾斜角度）。
输出结果：
查询结果仅在命令行显示，若需保存结果，可手动复制或通过“LIST”命令查看对象属性中的角度信息。
辅助角度测量方法
除上述专用命令外，还可通过构造线、对象捕捉等工具实现间接角度测量。
-
使用构造线（XLINE）：
通过构造线的“角度”选项，可绘制指定角度的参考线，再通过标注工具测量参考线与现有对象的夹角，输入“XLINE”后选择“角度（A）”，输入所需角度值，即可绘制一条倾斜参考线，再用DIMANGULAR标注其与其他对象的夹角。 -

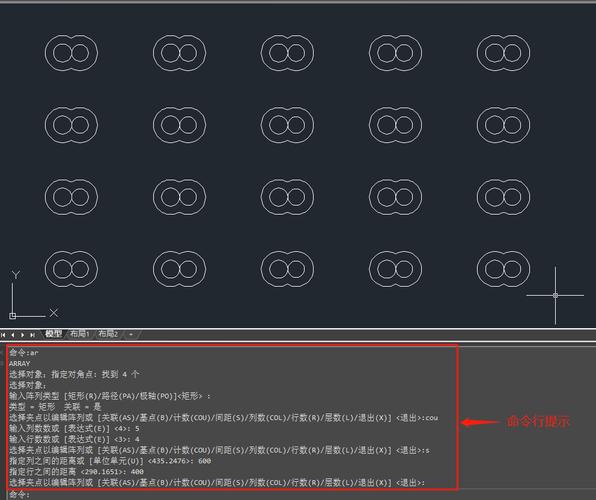

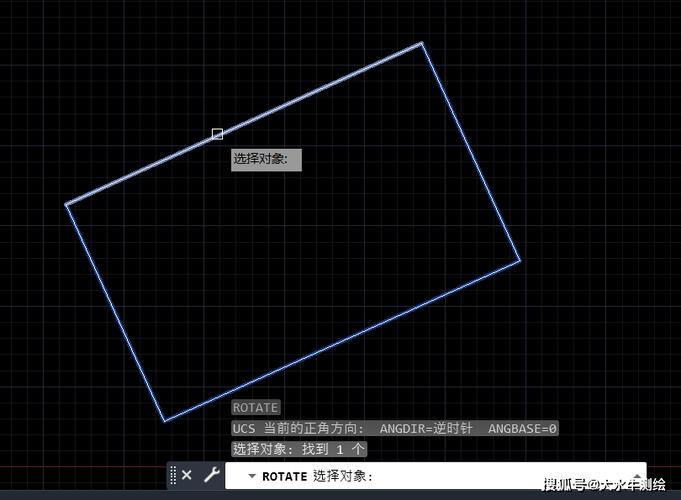

利用旋转（ROTATE）和查询（LIST）：
选中对象后，输入“ROTATE”命令，指定基点后选择“参照（R）”选项，通过指定两个点来定义对象的原始角度，再输入旋转角度0，即可在命令行查看对象当前的角度信息。 -
坐标计算法：
通过“ID”命令查询三个点的坐标，利用数学公式计算角度，顶点A（x1,y1）、起点B（x2,y2）、端点C（x3,y3），可通过向量AB和AC的点积公式计算夹角：
[ \theta = \arccos\left(\frac{(x2-x1)(x3-x1) + (y2-y1)(y3-y1)}{\sqrt{(x2-x1)^2+(y2-y1)^2} \cdot \sqrt{(x3-x1)^2+(y3-y1)^2}}\right) ]
此方法适用于复杂图形中无直接测量对象的情况，但计算过程较为繁琐。
不同场景下的角度测量技巧
-
机械设计：
测量零件倒角角度时，可先用“LINE”命令连接倒角的两端点形成辅助线，再用DIMANGULAR标注辅助线与基准边的夹角，对于圆弧槽的角度，直接使用DIMANGULAR标注圆弧的圆心角即可。 -
建筑设计：
测量楼梯倾斜角度时，可标注楼梯踏步的高度和长度，通过反正切函数计算倾斜角度（θ=arctan(高度/长度)），或直接用DIMANGULAR标注楼梯斜边与水平线的夹角。 -
电路设计：
测量线路走线方向时，使用ANGULAR命令直接选择导线对象，可快速获取导线与X轴的夹角，便于校准走线方向。
常见问题及解决方法
-
标注角度显示为0°或180°：
原因：选择的两条直线平行或共线，导致系统无法计算有效夹角。
解决：检查对象是否重叠或平行，可通过“延伸（EXTEND）”或“修剪（TRIM）”命令调整对象位置后重新标注。 -
角度值与实际不符：
原因：标注样式中的单位格式设置错误，或对象捕捉未开启导致选择点偏差。
解决：进入“标注样式管理器”，检查“主单位”选项卡中的角度单位设置；确保开启“端点”或“交点”对象捕捉，以提高选择精度。
相关问答FAQs
Q1：如何测量两条不直接相交的直线之间的夹角？
A：若两条直线不相交，可先使用“EXTEND”命令将其中一条直线延伸至与另一条直线相交，或使用“LINE”命令绘制一条辅助线连接两条直线的端点，形成交点后再用DIMANGULAR标注夹角，若仅需理论角度，可直接用ANGULAR命令选择两条直线，系统会自动计算其延长线的夹角。
Q2：如何在CAD中批量测量多个对象的角度并导出数据？
A：可通过“LIST”命令批量查询对象属性，选中所有需要测量的对象后输入“LIST”，命令行会显示每个对象的详细信息，包括角度值，将结果复制到文本文件中，或使用“SCRIPT”命令结合第三方插件（如CAD插件“AutoLISP”）实现自动化测量与数据导出，对于复杂图形，也可使用“DATAEXTRACTION”工具提取对象的角度属性并生成表格。
