在CAD软件中,测量角度是一项基础且常用的操作，无论是机械设计中的零件角度标注、建筑工程中的墙体倾斜度检查，还是电气设计中的线路走向分析，都离不开角度测量功能，CAD提供了多种命令用于测量角度，用户可根据具体需求选择合适的工具，以下是关于CAD测量角度命令的详细介绍，包括常用命令的操作方法、适用场景及注意事项。

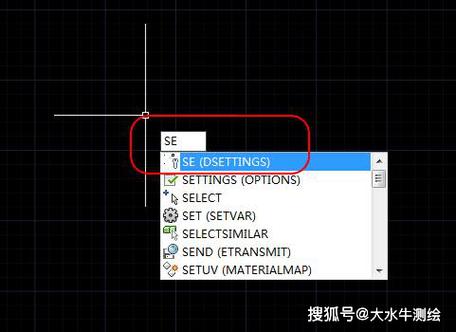

（图片来源网络，侵删）
常用角度测量命令及操作方法
DIMANGULAR（标注角度）
DIMANGULAR是专门用于标注角度尺寸的命令,也是最常用的角度测量工具之一，通过该命令，用户可以测量并标注两条直线、三个点或圆弧的角度值。
- 操作步骤：
- 输入命令
DIMANGULAR或点击“标注”菜单中的“角度”选项； - 选择标注对象：
- 若测量两条直线,直接依次选择两条直线；
- 若测量三个点,先选择顶点，再选择两条边的端点；
- 若测量圆弧,直接选择圆弧，系统会自动计算圆弧的圆心角；
- 指定尺寸线位置,完成标注。
- 输入命令
- 特点：标注结果为动态尺寸，可通过特性面板修改单位、精度等参数，适合用于正式图纸的角度标注。
ANGULAR（角度查询）
ANGULAR命令属于查询工具,用于测量对象的角度值但不生成标注，适合临时查看角度数据。
- 操作步骤：
- 输入命令
ANGULAR或点击“工具”菜单下的“查询”-“角度”； - 选择测量对象（两条直线、三个点或圆弧）；
- 命令行会显示角度值,角度 = 45°”。
- 输入命令
- 特点：仅显示结果，不保留在图形中，适用于设计过程中的快速验证。
LIST（列表查询）
LIST命令可查询对象的详细信息,包括角度、坐标、长度等。
- 操作步骤：
- 输入命令
LIST，选择要查询的对象（如直线、多段线）； - 按回车键,弹出文本窗口，显示对象的角度参数（直线的倾斜角、多段线的包含角等）。
- 输入命令
- 适用场景：需同时获取对象多种属性时，如直线的长度和角度。
PROPERTIES（特性）
通过“特性”面板可以查看和修改对象的角度参数。

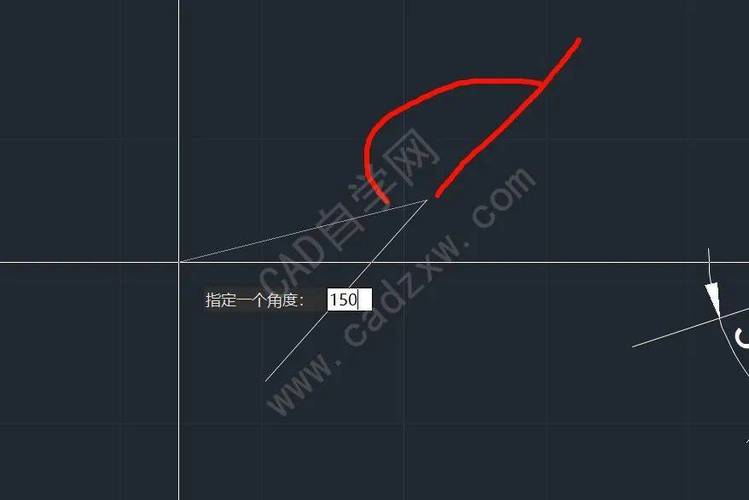

（图片来源网络，侵删）
- 操作步骤：
- 选择对象,按
Ctrl+1打开特性面板； - 在“几何图形”或“基本”选项中查看角度值（如直线的“角度”或圆弧的“总圆心角”）。
- 选择对象,按
- 特点：可直接修改角度值，适用于对象的动态调整。
快捷工具：角度标注替代方法
- 使用对齐标注+旋转：通过
DIMALIGNED标注斜线长度，结合旋转命令间接计算角度； - 坐标标注法：利用
DIMORDINATE标注点坐标，通过三角函数计算角度（适用于复杂场景）。
不同对象的测量技巧
| 测量对象 | 推荐命令 | 操作要点 |
|---|---|---|
| 两条直线夹角 | DIMANGULAR | 依次选择两条直线，系统自动计算锐角或钝角，可通过选项切换 |
| 三点构成的角度 | DIMANGULAR | 依次选择顶点、起点、终点，注意选择顺序 |
| 圆弧或圆的圆心角 | DIMANGULAR | 直接选择圆弧，或选择圆后指定圆心和圆上一点 |
| 多段线/多边形内角 | LIST/PROPERTIES | 选择多段线，通过特性面板查看“总圆心角”或“局部角度” |
| 倾斜线与X轴夹角 | LIST/PROPERTIES | 查看直线的“角度”属性，默认与X轴正向的夹角（0°~360°） |
注意事项
- 坐标系影响：角度测量结果取决于当前UCS（用户坐标系），若测量结果异常，需检查坐标系是否与设计意图一致；
- 对象选择：确保选择的对象为直线、多段线等可测量角度的几何元素，避免选择块或外部参照；
- 精度设置：通过“标注样式管理器”设置角度标注的精度（如小数位数、单位格式）；
- 动态更新：使用标注命令时，若修改图形几何关系，标注值可通过“标注更新”命令自动刷新。
相关问答FAQs
Q1: 如何测量两条不直接相交的直线之间的夹角？
A: 若两条直线未相交，可先使用EXTEND或TRIM命令延长或修剪至相交点，再使用DIMANGULAR测量夹角，若需保持原对象不变，可通过以下方法：
- 绘制辅助线：分别过两条直线上的一点作平行线，使其相交；
- 使用
DIMANGULAR测量辅助线的夹角，即等于原直线的夹角。
Q2: 为什么使用DIMANGULAR标注角度时显示为弧度值而非角度？
A: 这是由于标注样式中的单位设置错误，解决步骤如下：
- 输入
DIMSTYLE命令，打开“标注样式管理器”； - 选择当前样式,点击“修改”，进入“主单位”选项卡；

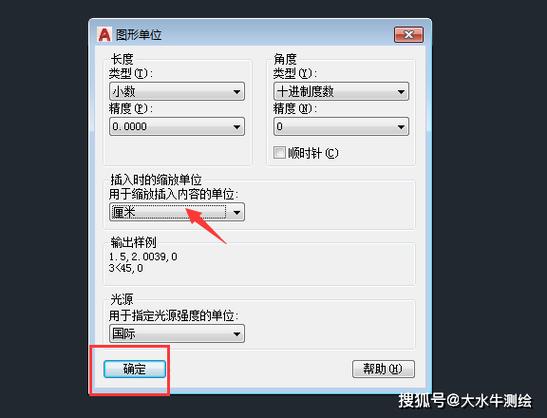

- 在“角度”区域，将“单位格式”设置为“度/分/秒”或“十进制度数”，并将“精度”调整为所需小数位数；
- 点击确定保存设置,角度标注将自动切换为角度单位。
通过以上命令和技巧,用户可高效完成CAD中的角度测量与标注工作，提升设计精度和效率。
