在CAD软件中,角度查询是设计中常用的操作之一，无论是机械制图中的零件角度标注、建筑布局中的方位确定，还是工程绘图中的夹角测量，都离不开准确的角度查询功能，CAD软件提供了多种角度查询命令，每种命令的适用场景和操作方法略有不同，掌握这些命令能够显著提高绘图效率和准确性，以下将详细介绍CAD中常用的角度查询命令及其使用方法、注意事项和实际应用案例。

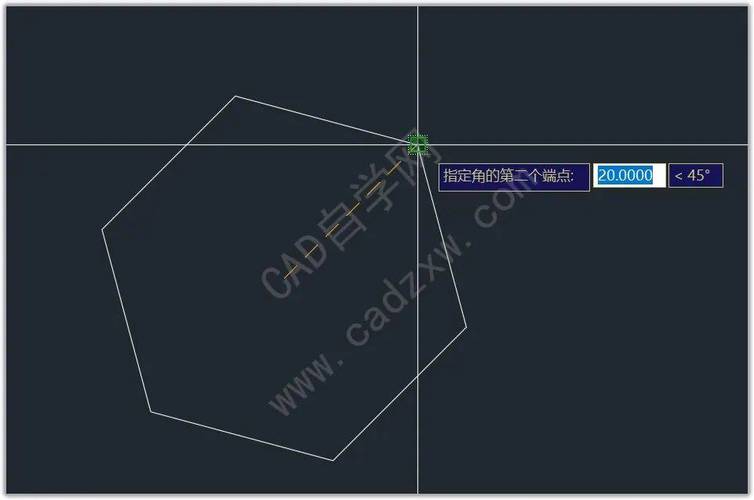

最基础的角度查询命令是DIMANGULAR（快捷键为DAN或DIMANG），该命令主要用于标注两条直线之间的夹角、三点之间的角度或圆弧的圆心角，执行该命令后，CAD会提示用户选择第一条直线、第二条直线或三个点，选择完成后系统会自动计算并显示角度值，在机械设计中，若需要查询一个三角形的内角，可使用DIMANGULAR命令依次选择构成该角的两条边，CAD会直接在图形中标注出角度数值，同时生成尺寸标注对象，方便后续修改和参考，需要注意的是，使用该命令时，选择直线的顺序不会影响角度值的大小，但会影响标注的位置和方向，用户可根据需要调整标注文字的位置。
除了标注功能,MEASUREGEOM（快捷键为ME）命令中的角度选项也是常用的查询工具，MEASUREGEOM是一个综合性的测量命令，除了角度外，还可测量距离、半径、面积等，执行MEASUREGEOM后，在命令行中选择“角度”选项，然后按照提示选择对象或点即可，与DIMANGULAR相比，MEASUREGEOM的优势在于其灵活性——它不仅可以测量两条直线的夹角，还可以测量圆弧或圆的圆心角，甚至可以测量三维空间中两个对象之间的角度，在建筑设计中，若需要查询一段圆弧楼梯的圆心角，可通过MEASUREGEOM命令选择圆弧，系统会直接显示角度值，且不会生成标注对象，适合仅需要数值而无需标注的场景。
对于三维模型中的角度查询,3DANGULAR命令（部分CAD版本中可能需要通过自定义工具栏或命令行调用）更为适用，该命令专门用于测量三维空间中两个对象或三个点之间的角度，执行3DANGULAR后，用户需要先指定角度的顶点，然后选择两个定义角度的对象（如直线、平面或矢量），系统会计算并显示这两个对象在三维空间中的最小夹角，在机械设计中，若需要查询一个斜面与水平面之间的夹角，可通过3DANGULAR命令依次选择斜面的边界线和水平参考线，CAD会自动计算并显示角度值，帮助设计师确定零件的倾斜角度。
LIST（快捷键为LI或LS）命令也可以间接查询角度信息，LIST命令用于显示对象的特性数据，包括直线、多段线、圆弧等对象的几何参数，对于直线或多段线，LIST命令会显示其起点和终点坐标，用户可通过坐标差值计算角度；对于圆弧，LIST命令会直接显示其圆心角、半径和弧长等信息，虽然LIST命令不能直接显示角度标注，但其提供的数据可用于精确计算角度，适合需要批量查询或通过脚本处理数据的场景，在电路板设计中，若需要查询多条走线的夹角，可通过LIST命令获取走线的起点和终点坐标，然后使用三角函数计算角度值。
在实际应用中,选择合适的角度查询命令需要根据具体需求决定，若需要直接在图形中标注角度，应使用DIMANGULAR；若仅需获取角度数值而不需要标注，MEASUREGEOM或LIST更为便捷；对于三维模型，则应优先选择3DANGULAR，CAD软件还支持通过属性查询（如使用DBLIST命令或对象特性面板）获取对象的角度信息，尤其是对于带有角度属性的块参照或动态块，通过对象特性面板可直接查看和修改角度值。
需要注意的是,角度查询的准确性依赖于图形的精度，在查询前，应确保图形中的对象是准确的直线、圆弧或三维实体，避免因对象重叠、间隙或非闭合导致的误差，若两条直线看似相交但实际上存在微小间隙，使用DIMANGULAR查询时可能会提示“无效选择”，此时需使用EXTEND或TRIM命令调整对象位置，确保其正确相交，在三维空间中查询角度时，应注意坐标系的设置，若对象不在当前坐标系平面内，可能需要使用UCS（用户坐标系）命令调整坐标系方向，以确保角度测量的准确性。

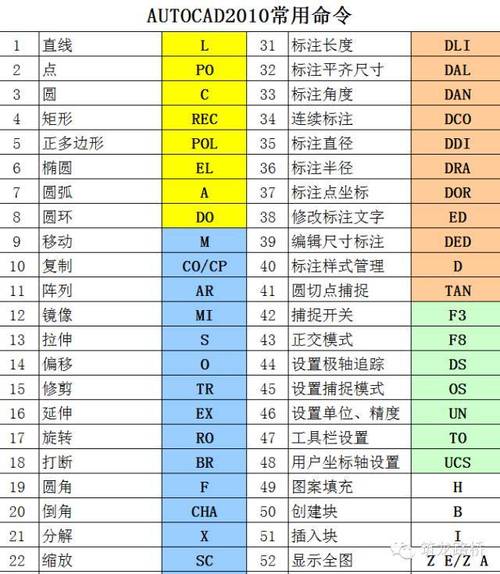

为了更直观地展示不同角度查询命令的适用场景,以下通过表格进行对比：
| 命令名称 | 快捷键 | 主要功能 | 适用场景 | 是否生成标注 |
|---|---|---|---|---|
| DIMANGULAR | DAN | 标注两条直线或三点之间的夹角 | 二维图形中需要角度标注的场合 | 是 |
| MEASUREGEOM(角度) | ME | 测量直线夹角、圆心角等，不生成标注 | 仅需角度数值，无需标注的场合 | 否 |
| 3DANGULAR | 无 | 测量三维空间中两个对象或三个点之间的角度 | 三维模型中的角度查询 | 否 |
| LIST | LI/LS | 显示对象的几何参数，间接计算角度 | 批量查询或脚本处理数据的场合 | 否 |
在实际操作中,用户可能会遇到一些常见问题，使用DIMANGULAR命令时，若选择的对象不是直线（如多段线或样条曲线），CAD可能无法直接测量角度，此时需使用EXPLODE命令将对象分解为直线后再进行查询，在查询圆弧角度时，若圆弧是椭圆的一部分，需先使用ELLIPSE命令的“圆弧”选项创建标准圆弧，或通过拉伸命令将椭圆转换为圆弧后再测量。

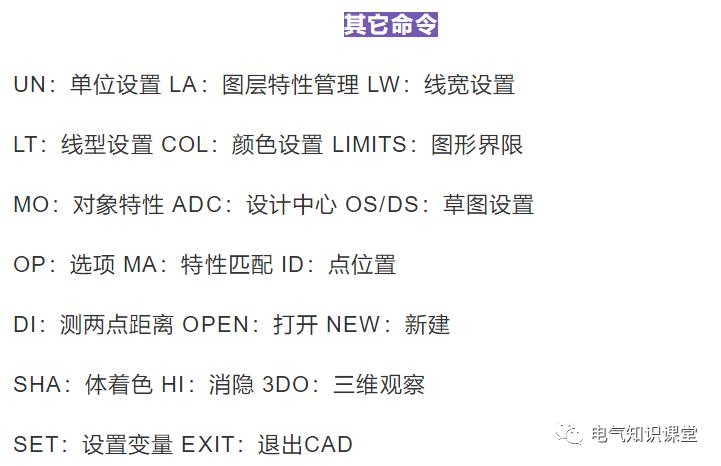

CAD软件提供了多种角度查询命令,每种命令都有其独特的优势和适用场景，用户应根据设计需求、图形类型（二维或三维）以及是否需要标注等因素选择合适的命令，通过熟练掌握这些命令，可以高效地完成角度查询工作，提高设计的准确性和效率，在实际应用中，还需注意图形的精度和坐标系设置，避免因操作不当导致的误差，以下为相关问答FAQs，解答用户在角度查询过程中可能遇到的常见问题：
FAQs
-
问：为什么使用DIMANGULAR命令查询角度时，提示“无效选择”？
答：通常是因为选择的对象不是直线（如多段线、圆弧或样条曲线），或两条直线未实际相交（存在间隙），解决方法：若对象为多段线或样条曲线，可先使用EXPLODE命令分解为直线；若直线存在间隙，可使用EXTEND或TRIM命令调整其位置，确保相交后再查询。 -
问：在三维模型中查询角度时，如何确保测量结果的准确性？
答：三维角度查询的准确性依赖于坐标系的正确设置，若对象不在当前坐标系平面内，需先使用UCS命令调整坐标系，使其与测量对象的平面对齐，选择对象时应确保选择的是构成角度的边界线或平面，而非其他无关对象，以避免测量错误。
