在CAD软件中，测量角度是一项基础且常用的操作，无论是机械设计中的零件角度标注、建筑设计中的墙体倾斜度计算，还是工程制图中的方向校准，都离不开精确的角度测量，CAD提供了多种测量角度的命令和方法，掌握这些工具能显著提升绘图效率和准确性，以下将详细介绍CAD中测量角度的核心命令、操作步骤、应用场景及注意事项。

核心测量角度命令及操作方法

CAD中最常用的角度测量命令包括DIMANGULAR（标注角度）、ANGLE（测量角度）以及通过LIST命令查询角度信息，这些命令的适用场景和操作方式各有不同,需根据具体需求选择。

DIMANGULAR（角度标注）

功能：用于在图纸中标注两条直线、三个点或圆弧之间的角度值，生成永久性的尺寸标注，可直接用于图纸输出。
调用方式：

• 命令行输入 DIMANGULAR 后回车；
• 功能区“注释”选项卡→“标注”面板→“角度”按钮；
• 工具栏中的角度标注图标。

操作步骤：

1. 选择标注对象：
   • 两直线模式：依次点击形成角的两条直线（无需考虑延伸线交点，软件自动计算夹角）；
   • 三点模式：指定角度顶点、起点和终点（适用于无直接交线的角度测量）；
   • 圆弧模式：选择圆弧,软件自动标注圆弧的圆心角；
   • 圆模式：依次选择圆上两点和圆心,测量圆心角。
2. 放置尺寸线：拖动鼠标确定尺寸线位置，点击完成标注。
3. 修改标注：双击标注文字可修改数值，或通过“特性”面板调整精度、前缀/后缀等格式。

注意事项：

• 标注结果为关联性尺寸，若被标注对象（如直线）被修改,角度值会自动更新；
• 对于钝角（大于180°），需确保选择对象的顺序正确，或通过“标注样式管理器”设置“折弯标注”选项。

ANGLE（测量角度）

功能：通过命令行实时显示角度值，不生成标注，适用于临时查询或作为其他命令的输入参数。
调用方式：

• 命令行输入 ANGLE 或 ANG 后回车；
• 功能区“常用”选项卡→“实用工具”面板→“角度”按钮。

操作步骤：

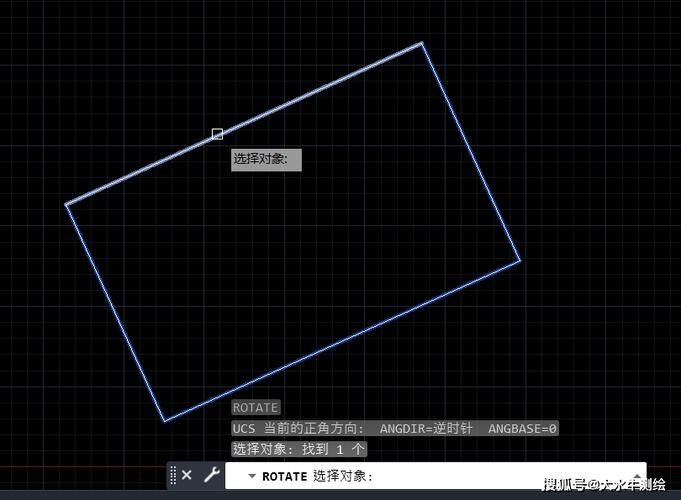

1. 选择测量方式：
   • 选择对象：直接选择两条直线，命令行显示其夹角（0°~180°）；
   • 指定三点：依次指定顶点、起点和终点，显示以顶点为顶点的角度（0°~360°）；
   • 选择圆弧/圆：选择圆弧显示圆心角,选择圆则显示圆上两点与圆心的夹角。
2. 查看结果：命令行会显示角度值及对应的弧度值,结果不会在图形中显示。

应用技巧：

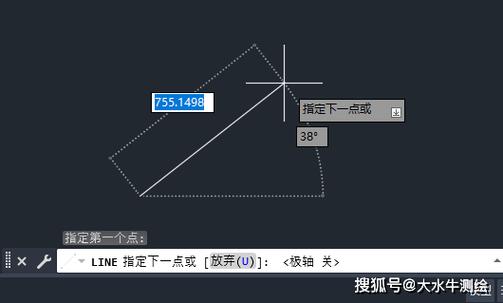

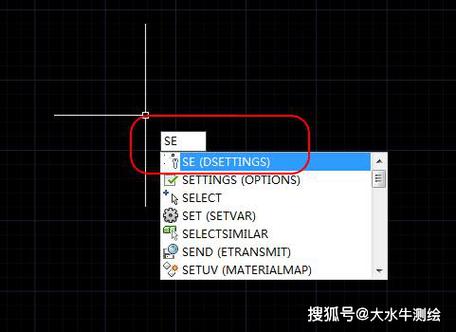

• 可结合“动态输入”功能,在光标旁实时预览角度；
• 测量结果可复制到剪贴板（Ctrl+C）,用于其他命令的参数输入。

LIST（列表查询）

功能：查询对象的详细信息，包括角度、坐标、长度等，适用于需要精确获取对象原始数据的场景。
调用方式：

• 命令行输入 LIST 后回车；
• 功能区“常用”选项卡→“特性”面板→“列表”按钮。

操作步骤：

1. 选择需要查询的对象（如直线、多段线、圆弧等）；
2. 按回车键，系统弹出“文本窗口”或“AutoCAD文本窗口”，显示对象的详细属性。
   示例：选择一条倾斜直线，文本窗口会显示其起点坐标、终点坐标、与X轴正方向的夹角（“角度”字段）。

不同场景下的角度测量应用

常见问题与注意事项

1. 角度测量结果与预期不符

   • 原因：选择对象时顺序错误（如三点模式中顶点、起点、终点的顺序颠倒），或对象未完全闭合（如多段线存在间隙）。
   • 解决：确保三点模式下按“顶点→起点→终点”顺序选择；使用 JOIN 命令合并断开的线段。

2. 标注角度显示为0°或360°

   • 原因：两条直线平行或重合，或圆弧/圆的选择点位置导致计算角度为0°。
   • 解决：检查对象是否平行；对于圆弧，确保选择的两点不重合；通过“标注样式管理器”调整“单位”格式,强制显示小数位数。

相关问答FAQs

Q1: 如何测量两条不直接相交的直线之间的夹角？
A1: 可通过以下两种方法实现：

1. 延伸线法：使用 EXTEND 命令将两条直线延伸至相交，再用 DIMANGULAR 或 ANGLE 测量夹角；
2. 三点法：以第一条直线的端点为顶点，第二条直线的端点为起点，第一条直线的另一点为终点，通过 ANGLE 命令的“指定三点”模式测量。

Q2: 角度标注时如何区分锐角和钝角？
A2: CAD默认标注两条直线形成的较小夹角（0°~180°），若需标注钝角，可：

1. 手动选择顺序：在 DIMANGULAR 命令中，先选择第二条直线，再选择第一条直线，软件会标注另一侧的钝角；
2. 修改标注样式：在“标注样式管理器”中，切换到“符号和箭头”选项卡，将“折弯角度”设置为180°，使钝角标注显示为180°减去实际夹角。
