在CAD软件中,查询角度是一项基础且常用的操作，无论是机械设计中的零件角度标注、建筑设计中的墙体倾斜度，还是工程制图中的方向测量，都离不开准确的角度查询功能，CAD提供了多种查询角度的命令和方法，用户可根据具体需求选择最合适的工具，以下将详细介绍常用的角度查询命令及其应用场景、操作步骤和注意事项。

常用角度查询命令及操作方法

DIMANGULAR（角度标注）命令

功能：通过标注对象的角度值直接获取角度信息，是最直观的查询方式。
适用场景：需要标注或查询两条直线、三个点之间的角度，以及圆弧的圆心角。
操作步骤：

• 命令行输入DIMANGULAR或点击“标注”工具栏中的“角度”按钮。
• 选择标注对象：
  • 标注两条直线夹角：依次选择第一条直线和第二条直线。

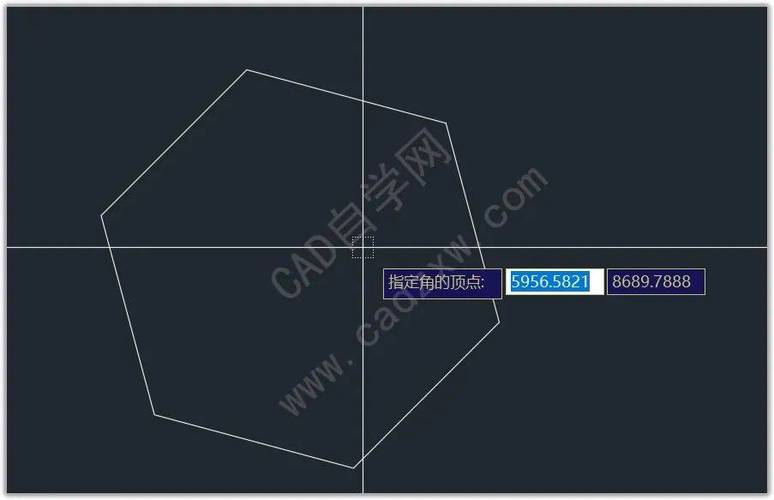

  • 标注三点形成的角度：指定顶点、起点和终点（如顶点为A，起点为B，终点为C，则测量∠BAC）。
  • 标注圆弧角度：直接选择圆弧，系统自动显示圆心角。
• 拖动鼠标确定标注位置,点击完成。
  注意事项：标注结果会以尺寸形式显示在图形中，可通过“特性”面板修改精度或单位。

MEASUREGEOM（测量几何特性）命令

功能：测量对象的多种几何特性，包括角度、距离、半径等，适合临时查询而不需要标注的场景。
适用场景：快速获取角度值而不保留标注痕迹。
操作步骤：

• 命令行输入MEASUREGEOM，选择“角度”选项。
• 选择测量对象：
  • 两条直线夹角：依次选择两条直线。
  • 三点角度：指定顶点、起点和终点。
  • 圆弧或圆：选择圆弧显示圆心角，选择圆则显示圆心与圆上两点的夹角。
• 命令行会直接显示角度值,如“角度 = 45.0000”。
  注意事项：该命令不生成标注，仅显示测量结果，适合设计过程中的临时参考。

LIST（列表显示）命令

功能：显示对象的详细属性，包括角度信息，适用于查询直线、多段线等对象的方向角。
适用场景：需要获取直线的绝对角度（与X轴正方向的夹角）或带多段线的包含角度。
操作步骤：

• 命令行输入LIST，选择对象（如直线、多段线）。
• 按Enter键，系统弹出“文本窗口”显示对象属性。
• 在“角度”或“方向”字段中查看结果（如“角度 = 30.0000”表示直线与X轴夹角为30°）。
  注意事项：LIST命令显示的是对象的几何属性，而非标注角度，适合需要精确数据输入的场景。

AutoLISP/自定义查询工具

功能：通过编程或第三方插件实现复杂角度查询，如测量空间两直线的夹角、批量查询角度等。
适用场景：高级用户或特殊需求（如非平面角度测量）。
操作步骤：

• 加载AutoLISP程序（如angle.lsp），输入自定义命令（如QUERYANGLE）。
• 根据提示选择对象或点,程序返回角度值。
  注意事项：需具备一定编程基础，或使用CAD官方插件（如Express Tools中的“角度测量”工具）。

不同对象的角度查询技巧

注意事项与常见问题

1. 单位设置：确保CAD的单位（角度制/弧度制）与需求一致，通过“格式-单位”检查。
2. 对象选择：若无法选择直线，检查是否被锁定或位于不可见图层。
3. 精度控制：查询前在“标注样式”中设置小数位数，避免结果精度不足。
4. 动态UCS影响：在3D环境中使用时，需关闭动态UCS（UCSICON命令设置为“开”），否则角度测量可能受当前坐标系干扰。

相关问答FAQs

Q1：为什么使用DIMANGULAR标注角度时，结果与实际测量不符？
A1：可能由以下原因导致：

• 对象未对齐：直线端点存在微小间隙或重叠，导致选择时出现偏差，可通过“延伸”或“修剪”命令修正对象。
• 坐标系错误：在3D空间中，若未切换到正确的视图平面（如“平面视图”），角度测量会受Z轴影响，建议使用“PLAN”命令切换到XY平面后再测量。
• 标注样式设置错误：检查“标注样式管理器”中的“主单位”选项，确保角度格式和精度符合需求。

Q2：如何批量查询多个对象的角度并导出数据？
A2：可通过以下方法实现：

• 脚本自动化：编写AutoLISP程序，遍历所有选定对象，使用LIST命令提取角度信息并输出到文本文件。
• Excel结合：使用CAD的“属性提取”功能（DATAEXTRACTION命令），选择对象后设置“角度”为提取属性，生成表格后导出为CSV文件。
• 第三方插件：安装如“CAD Tools”等插件，支持批量测量并直接生成角度报告。

通过掌握以上命令和技巧,用户可以高效解决CAD中的角度查询需求，提升绘图效率和准确性，无论是简单标注还是复杂分析，选择合适的工具是关键。
