在CAD软件中，"A命令"通常指的是"ARC"命令，即绘制圆弧的功能，圆弧作为CAD绘图中常用的基本元素之一，广泛应用于机械设计、建筑制图、电气工程等多个领域，掌握ARC命令的使用方法，能够帮助用户高效绘制各种弧形结构,提升绘图效率与精度。

ARC命令的基本概念与启动方式

ARC命令用于绘制圆弧，圆弧是圆的一部分，由起点、终点和圆弧方向（或圆心、半径等参数）定义，在CAD中，启动ARC命令主要有以下几种方式：

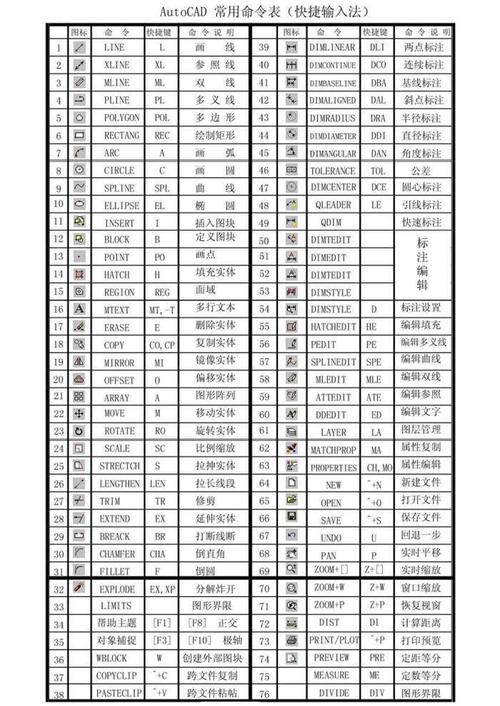

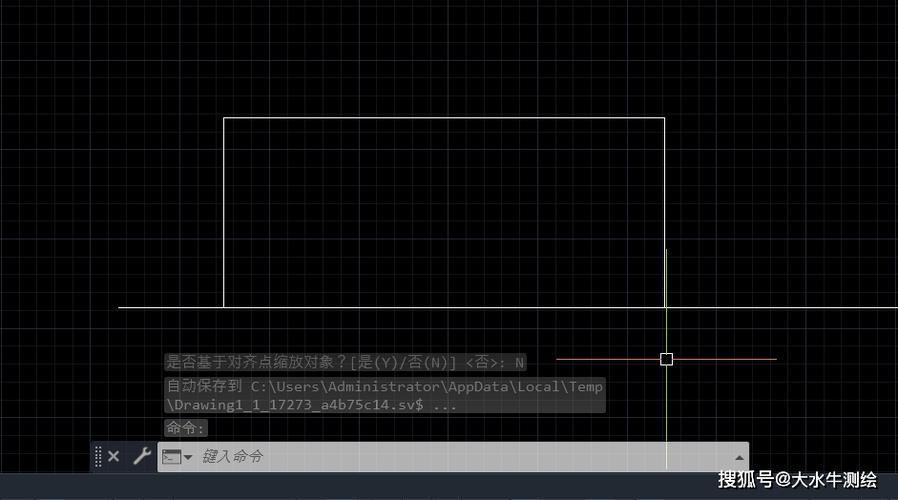

1. 命令行输入：在命令行直接输入"ARC"或简写"A"，按回车键确认。
2. 功能区按钮：在"默认"选项卡的"绘图"面板中，点击"圆弧"图标（通常显示为一段弧形）。
3. 菜单栏操作：通过"绘图"→"弧"子菜单选择不同的绘制方式（如"三点""圆心、起点、终点"等）。

ARC命令的多种绘制方法

CAD提供了11种绘制圆弧的方式，以满足不同设计需求，以下是常用方法的详细说明：

三点（3P）

通过指定圆弧的起点、第二点和终点绘制圆弧，是最常用的方式之一。

• 操作步骤：
  ① 执行ARC命令；
  ② 指定圆弧起点（点击或输入坐标）；
  ③ 指定圆弧第二点（控制圆弧的弯曲方向和弧度）；
  ④ 指定圆弧终点。

圆心、起点、终点（CSE）

以圆心、起点和终点定义圆弧，圆弧方向默认为逆时针（若需顺时针，可调整终点位置）。

• 操作步骤：
  ① 执行ARC命令，选择"圆心"选项；
  ② 指定圆心位置；
  ③ 指定起点；
  ④ 指定终点。

圆心、起点、角度（CSA）

通过圆心、起点及圆弧包含的圆心角绘制圆弧，角度值为正时逆时针绘制，为负时顺时针绘制。

• 操作步骤：
  ① 执行ARC命令，选择"圆心"选项；
  ② 指定圆心和起点；
  ③ 输入角度值（如"90"表示90°圆弧）。

圆心、起点、长度（CSL）

以圆心、起点及圆弧弦长绘制圆弧，弦长必须小于或等于圆直径。

• 操作步骤：
  ① 执行ARC命令，选择"圆心"选项；
  ② 指定圆心和起点；
  ③ 输入弦长值（如"100"）。

起点、圆心、终点（SCE）

与CSE类似，但指定顺序为起点、圆心、终点，适用于已知起点和圆心的情况。

起点、圆心、角度（SCA）

通过起点、圆心及圆心角绘制圆弧，角度控制圆弧方向。

起点、圆心、长度（SCL）

以起点、圆心及弦长绘制圆弧，弦长需满足≤2×半径的条件。

起点、终点、角度（SEA）

通过起点、终点及圆心角绘制圆弧，角度为正时逆时针绘制，为负时顺时针绘制。

起点、终点、半径（SER）

以起点、终点及半径绘制圆弧，半径需大于或等于起点与终点距离的一半。

继续（O）

从上一圆弧的终点或直线的端点开始绘制新圆弧，新圆弧与上一线段相切。

• 操作步骤：
  ① 执行ARC命令，选择"继续"选项；
  ② 系统自动捕捉上一线段终点作为新圆弧起点；
  ③ 指定圆弧终点或参数（如角度、半径）。

其他方式

如"起点、端点、方向"（通过起点、终点及切线方向绘制）、"圆心、端点、方向"等，可根据实际灵活选择。

ARC命令的参数设置与注意事项

关键参数说明

• 半径（R）：圆弧的半径值，需满足几何条件（如弦长与半径的关系）。
• 角度（A）：圆心角，范围通常为0°~360°，超过360°时将绘制整圆。
• 方向（D）：圆弧在起点处的切线方向，可通过输入角度或指定点确定。
• 弦长（L）：圆弧两端点之间的直线距离，需结合半径合理设置。

操作注意事项

• 相切关系：使用"继续"选项时，新圆弧自动与上一线段相切，无需手动调整切点。
• 角度正负：角度值为正时，圆弧按逆时针方向绘制；为负时，按顺时针方向绘制。
• 半径限制：在"起点、终点、半径"模式下，半径必须≥起点与终点距离的一半，否则无法绘制圆弧。
• 整圆绘制：若圆心角为360°，或通过"圆心、直径"方式绘制，可直接生成整圆（也可使用CIRCLE命令）。

ARC命令的实际应用场景

常见问题与解决方法

在实际操作中，使用ARC命令时可能会遇到以下问题：

1. 圆弧显示不完整或无法绘制

   • 原因：半径过小或角度超出合理范围（如弦长大于直径）。
   • 解决：检查参数是否符合几何条件，调整半径或角度值。

2. 圆弧方向与预期相反

   • 原因：角度值正负设置错误，或起点、终点顺序颠倒。
   • 解决：通过调整角度正负（如将"90"改为"-90"）或交换起点、终点位置修正方向。

相关问答FAQs

Q1：如何绘制与已知直线相切的圆弧？
A：可通过以下两种方法实现：
① 使用"起点、端点、方向"选项：先指定圆弧起点（直线端点），再指定终点，然后通过输入角度或点击点确定切线方向（与直线方向一致）；
② 使用"继续"选项：在直线端点启动ARC命令，系统自动捕捉直线方向作为圆弧切线方向，只需指定终点即可。

Q2：如何快速绘制指定半径和长度的圆弧？
A：推荐使用"起点、圆心、长度"或"起点、终点、半径"模式：
① 若已知起点和圆心：执行ARC命令→选"圆心"→指定起点→输入"L"→输入弦长值；
② 若已知起点、终点和半径：执行ARC命令→指定起点→输入"R"→输入半径值→指定终点，通过调整半径和端点位置,可精确控制圆弧长度。
