在CAD软件中，斜线标注命令是用于标注非水平或非垂直方向的线性尺寸的重要工具，它能够准确反映倾斜对象的长度或距离，尤其在绘制机械图纸、建筑平面图等需要精确标注斜线场景时不可或缺，以下将从命令调用、操作步骤、参数设置、注意事项及实际应用等方面详细介绍斜线标注的使用方法。
斜线标注的命令调用方式
在CAD中，斜线标注通常通过“线性标注”命令结合“对象捕捉”功能实现，具体调用方式包括：
- 命令行输入：直接在命令行输入
DIMLINEAR（快捷键DLI），按回车键确认。 - 功能区面板：切换至“注释”选项卡，在“标注”面板中点击“线性”按钮。
- 工具栏：在经典模式下，通过“标注”工具栏的“线性标注”图标调用。
调用命令后，根据命令行提示依次指定“第一条尺寸界线原点”和“第二条尺寸界线原点”，此时系统默认生成水平或垂直标注，若需标注斜线,需在指定点后通过旋转角度或选择对象来实现。
斜线标注的具体操作步骤
-
指定标注起点和终点：
启动DIMLINEAR命令后，利用对象捕捉功能（如端点、交点）精确拾取斜线的两个端点作为尺寸界线的原点，若直接选择斜线对象，系统会自动捕捉其端点。 -
调整标注方向：
指定原点后，命令行提示“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]”：

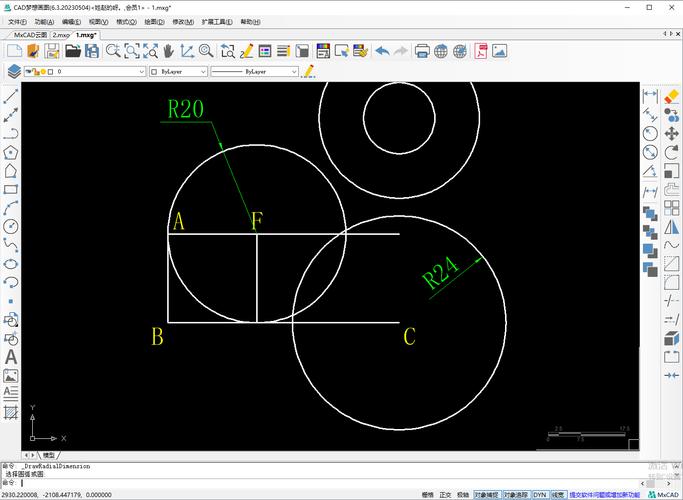

（图片来源网络，侵删）- 手动拖拽定位：移动鼠标至斜线方向附近，系统会自动识别倾斜方向并显示动态预览，点击确定位置即可完成斜线标注。
- 输入旋转角度：若预览方向不准确，可输入
R选择“旋转”选项，然后输入斜线与水平方向的夹角（如45°），系统将按指定角度生成标注。
-
编辑标注文字：
若需修改默认尺寸值，可在指定原点后输入T选择“文字”选项，在弹出的文本框中输入自定义内容（如添加前缀“Φ”或后缀“mm”）。 -
完成标注：
确定尺寸线位置后，单击鼠标左键，系统自动生成包含尺寸界线、尺寸线、箭头和文字的完整斜线标注。

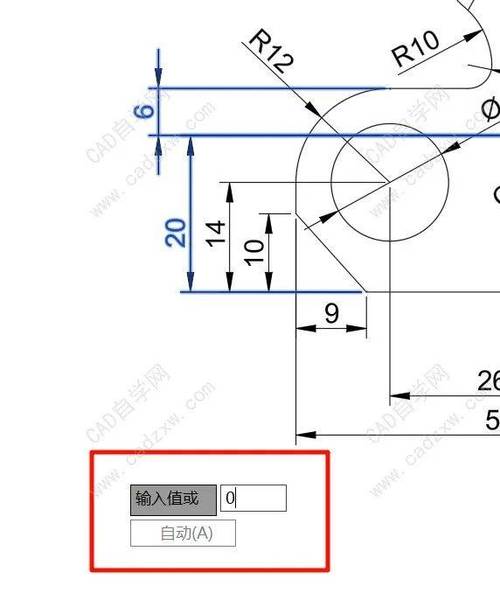

斜线标注的关键参数设置
斜线标注的样式和精度可通过“标注样式管理器”统一调整，核心参数包括：
| 参数类别 | 设置选项 | 作用说明 |
|--------------------|-----------------------------|-----------------------------------------------------------------------------|
| 尺寸界线 | 超出尺寸线、起点偏移量 | 控制尺寸界线超出尺寸线的长度和与标注起点的距离，避免与图形重叠 |
| 尺寸线 | 基线间距、隐藏 | 设置多个基线标注时的间距，或根据需求隐藏一侧尺寸线 |
| 箭头 | 箭头样式、大小 | 选择实心闭合、建筑标记等箭头类型，调整箭头尺寸以适应图形比例 |
| 文字 | 文字样式、高度、对齐方式 | 设置标注文字的字体、大小及与尺寸线的相对位置（如水平或与尺寸线平行） |
| 主单位 | 精度、前缀/后缀、单位比例 | 定义小数位数（如0.00）、添加单位符号（如“°”），或按比例缩放显示数值 |
斜线标注的注意事项
- 对象捕捉的准确性：斜线标注的起点和终点必须通过对象捕捉精确定位，否则会导致尺寸偏差，建议开启“端点”“交点”等捕捉模式，并临时关闭“正交”模式。

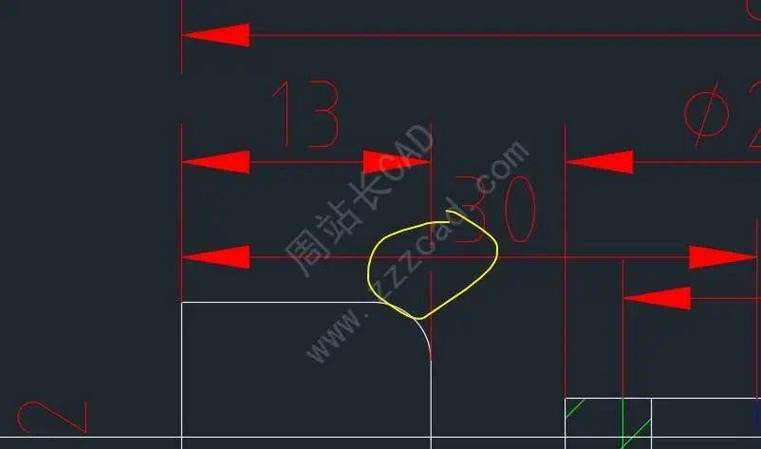

- 避免标注冲突：在复杂图形中，斜线标注应与其他尺寸线、文字保持适当距离，可通过“标注打断”命令清理交叉线。
- 动态标注与关联性：CAD的标注具有关联性，若修改斜线长度，标注文字会自动更新，但需确保标注样式未锁定（通过
DIMASSOC系统变量设置，默认值为2）。 - 特殊角度处理：对于接近水平或垂直的斜线（如角度<10°），建议手动输入
R指定精确角度，避免系统误判为水平/垂直标注。
实际应用场景示例
在机械零件图中标注倾斜孔的间距时，可先调用DIMLINEAR命令，捕捉斜孔的两个中心点作为原点，拖拽鼠标至斜线方向，系统自动生成倾斜标注，若需同时标注水平投影长度，可重复命令后选择“水平”选项，确保设计尺寸的完整性，在建筑剖面图中，标注屋面坡度斜线时，可通过“旋转”选项输入坡度角度（如30°），配合“多行文字”添加坡度符号“→”,使图纸更符合规范要求。
相关问答FAQs
问题1：为什么斜线标注时文字方向与尺寸线不平行？如何解决？
解答：通常是因为标注样式中的“文字对齐”选项设置为“水平”，进入“标注样式管理器”，选择当前样式，点击“修改”→“文字”选项卡，将“文字对齐”改为“与尺寸线平行”即可，若仅需修改单个标注，可选中标注后右键选择“特性”，在“文字”区域调整“文字角度”为0°（与尺寸线平行）或指定角度。
问题2：斜线标注的尺寸数值与实际测量长度不符，如何校准？
解答：首先检查对象捕捉是否准确拾取了斜线端点；其次确认“主单位”选项卡中的“比例因子”是否为1（若按比例绘图，需设置比例因子以还原实际尺寸）；最后通过“特性”面板检查“测量单位比例”是否被误修改，若仍存在误差，可使用“对齐标注”（DAL命令）重新标注，该命令会自动计算斜线实际长度,不受角度影响。
