职称计算机CAD命令是工程技术人员在职称计算机考试中必须掌握的核心技能,这些命令涵盖了从二维绘图到三维建模、从图形编辑到尺寸标注等全流程操作，熟练掌握不仅能提升绘图效率，更是衡量专业能力的重要标准，以下将结合考试重点和应用场景，对常用CAD命令进行系统梳理。
基础绘图命令
基础绘图命令是CAD操作的基石,直接决定了图形的生成效率，直线（LINE）命令是最常用的命令，通过输入起点和终点坐标（如“0,0”到“100,50”）或结合极坐标（如“100<30”）绘制直线，配合“闭合（C）”选项可快速绘制多边形，圆（CIRCLE）命令提供多种绘制方式，包括圆心半径（默认）、圆心直径（“D”选项）、两点画圆（“2P”）和三点画圆（“3P”），例如通过“3P”选项依次捕捉三个点即可确定圆，矩形（RECTANG）命令支持绘制带圆角或倒角的矩形，通过“圆角（F）”或“倒角（C）”选项设置参数，输入“100,60”作为尺寸，再输入“F,10”可生成圆角半径为10的矩形，多段线（PLINE）命令则可绘制由直线和圆弧组成的连续线段，通过“宽度（W）”选项设置线宽，适合绘制箭头、带宽度的边框等复杂图形。
图形编辑命令
图形编辑命令是实现图形修改和优化的关键,删除（ERASE）命令可通过选择对象（窗选、框选或点选）快速删除不需要的图形，配合“OOPS”命令可恢复最后一次删除的对象，复制（COPY）命令支持单次复制（“O”选项）和多次复制（默认），例如将选中对象复制到指定坐标点（如“@50,0”），移动（MOVE）命令通过基点和目标点定位对象，结合“位移（D）”选项可直接输入位移值（如“50,30”），修剪（TRIM）和延伸（EXTEND）命令是修剪线段的核心工具，需先选择剪切边或边界对象，再点击要修剪或延伸的对象，例如用TRIM命令删除两条直线相交处的多余部分，偏移（OFFSET）命令可生成平行对象，通过指定距离（如“20”）或通过点创建平行线、圆等，常用于绘制墙体、道路等平行结构，阵列（ARRAY）命令包括矩形阵列（“R”）和环形阵列（“P”），矩形阵列可设置行数、列数及间距（如“行数：3，列数：4，行距：30，列距：40”），环形阵列可设置项目数量、填充角度及是否旋转对象，适合绘制法兰孔、装饰图案等。
尺寸标注与文字命令
尺寸标注是工程图纸的重要组成部分,确保图形的可读性和规范性，线性标注（DIMLINEAR）用于标注水平、垂直或旋转方向的尺寸，通过指定第一条尺寸界线原点和第二条尺寸界线原点即可生成标注，对齐标注（DIMALIGNED）则标注倾斜对象的实际长度，自动适应对象方向，半径标注（DIMRADIUS）和直径标注（DIMDIAMETER）分别用于标注圆或圆弧的半径和直径，标注前需选择圆或圆弧对象，连续标注（DIMCONTINUE）和基线标注（DIMBASELINE）需在现有标注基础上创建，连续标注从前一个尺寸的第二条尺寸界线开始，基线标注则从同一条基线开始，适合标注阶梯尺寸，文字（TEXT）命令用于添加单行文字，通过指定文字起点、高度和旋转角度输入内容，如“高度：5，旋转角度：0”；多行文字（MTEXT）命令则支持创建多行段落文字，可设置字体、颜色、对齐方式等格式，通过文字编辑器输入复杂文本内容。

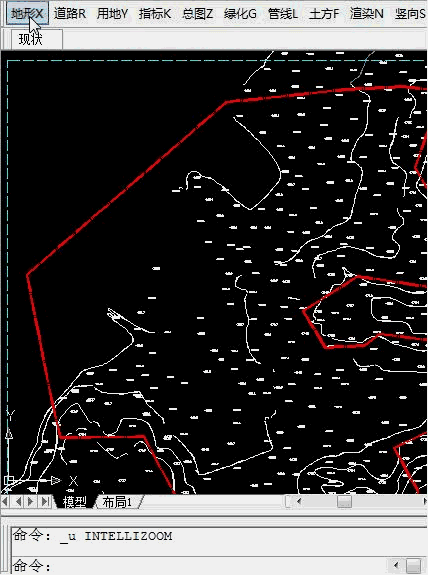

图层与显示控制命令
图层管理是高效绘图的核心,通过图层可将不同类型的图形分类管理，图层（LAYER）命令可创建新图层（如“墙体”“门窗”），设置图层颜色（如红色）、线型（如Continuous、Center）和线宽（如0.3mm），并通过“开/关”“冻结/解冻”“锁定/解锁”控制图层状态，例如冻结“辅助线”图层可隐藏该层图形而不参与显示运算，视图缩放（ZOOM）命令中，“全部（A）”显示所有图形，“窗口（W）”放大指定区域，“比例（S）”按比例缩放（如“0.5x”为缩小一半），平移（PAN）命令则通过移动视图观察图形不同区域，实时更新显示内容，鸟瞰视图（DSVIEWER）可全局查看图形，通过矩形框调整显示范围。
三维建模与输出命令
三维建模命令适用于创建立体模型,三维多段线（3DPOLY）绘制三维空间中的连续线段，通过“圆弧（A）”选项可添加三维圆弧，拉伸（EXTRUDE）命令将二维图形拉伸为三维实体，需先绘制二维闭合图形（如圆、矩形），设置拉伸高度（如“50”）或倾斜角度（如“10°”），旋转（REVOLVE）命令通过旋转二维图形生成回转体，选择旋转轴（如X轴）和旋转角度（默认360°）即可创建圆柱、圆锥等实体，视觉样式（VSCURRENT）命令可切换三维模型显示模式，如“二维线框”“三维隐藏”“真实”等，提升模型可视化效果，打印（PLOT）命令用于输出图纸，可设置纸张尺寸（如A4）、打印比例（如“1:100”）、打印范围（窗口、图形界限）等参数，确保图纸符合规范。
相关问答FAQs
Q1：职称计算机考试中，如何快速选择复杂图形中的多个对象？
A：可通过以下方法快速选择对象：① 窗选（从左到右拖动鼠标）：选择完全位于矩形窗口内的对象；② 框选（从右到左拖动鼠标）：选择矩形窗口内及与之相交的所有对象；③ 栏选（输入“F”后点击点）：绘制一条虚线，与虚线相交的对象均被选中；④ 过滤选择（输入“FILTER”）：设置对象特性（如颜色、图层）作为筛选条件，批量选择符合条件的对象，考试中建议结合“Shift+选择”取消误选对象，提高选择效率。
Q2：CAD中如何确保尺寸标注与图形比例一致？
A：确保尺寸标注比例一致需注意三点：① 绘图前设置统一的绘图比例（如1:100），按实际尺寸绘制图形；② 在标注样式（DIMSTYLE）中设置合适的比例因子，主单位”选项卡中的“测量比例因子”设为绘图比例的倒数（如1:100比例则设为100）；③ 使用“标注更新”命令将现有标注应用新样式，若已绘制图形未按比例，可通过“比例缩放（SCALE）”命令调整图形尺寸后再标注，确保标注数值与实际尺寸一致。
