在CAD软件中,标注尺寸是工程设计中不可或缺的一环，它直接关系到图纸的可读性和准确性，CAD标尺寸命令（通常指“DIM”系列命令）是AutoCAD等软件中用于创建和管理尺寸标注的核心工具集，通过这些命令，用户可以快速为图形对象添加线性、角度、半径、直径等多种类型的尺寸标注，并对其进行样式调整、位置编辑等操作，以满足不同行业和设计规范的要求。
CAD标尺寸命令的基础与启动
CAD的尺寸标注功能主要通过“标注”菜单或“标注”工具栏调用，也可直接输入命令名称执行，常用启动方式包括：
- 菜单栏：依次点击“标注”→选择具体标注类型（如“线性”“对齐”等）。
- 工具栏：在“标注”工具栏中点击对应图标（如线性标注图标为“∥”）。

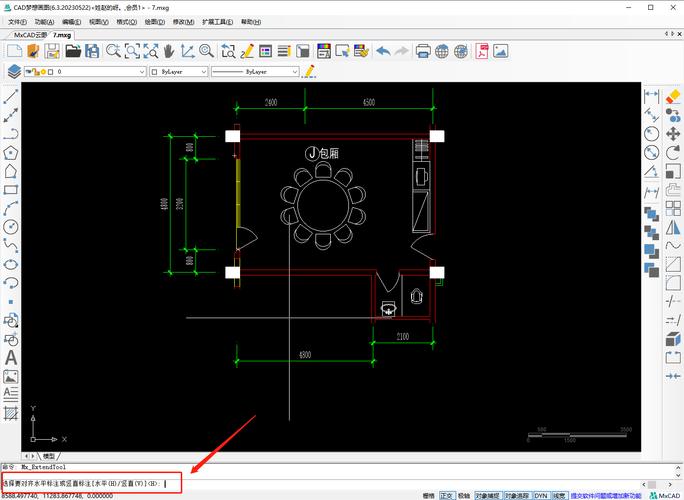

- 命令行：直接输入命令简写（如“DIMLI”代表“线性标注”）或完整命令（如“DIMLINEAR”）。
掌握命令行输入是提高绘图效率的关键,尤其对于熟练用户而言，通过命令行可以快速切换标注类型并调整参数。
常用尺寸标注命令详解
线性标注（DIMLINEAR，命令简写：DIMLI）
用于标注水平、垂直或旋转方向的线性尺寸，是最基础的标注类型，执行命令后，需依次选择标注的起点和终点，然后指定尺寸线位置，标注矩形的长度时，选择两个长端点即可生成水平或垂直尺寸线。
对齐标注（DIMALIGNED，命令简写：DIMALI）
与线性标注不同,对齐标注的尺寸线始终与两个标注点连线平行，适用于标注倾斜对象的实际长度，如斜边、非水平/垂直线段等，操作步骤与线性标注类似，但无需手动调整角度。
角度标注（DIMANGULAR，命令简写：DIMANG）
用于标注两条直线、三个点或圆弧的角度，执行命令后，可选择两条直线（或圆弧及端点），系统自动计算角度并生成标注文本，标注三角形的内角时，依次选择两条边即可。
半径/直径标注（DIMRADIUS/DIMDIAMETER，命令简写：DIMRAD/DIMDIA）
- 半径标注：用于标注圆或圆弧的半径，执行后选择圆或圆弧，系统自动生成带“R”前缀的尺寸文本。
- 直径标注：用于标注圆或圆弧的直径，文本前缀自动添加“Φ”（需确保文字样式支持特殊符号）。
基线标注（DIMBASELINE，命令简写：DIMBASE）
以已有尺寸标注的第一条尺寸界线为基准,连续标注多个线性尺寸，常用于标注阶梯尺寸或系列尺寸，执行前需先创建一个线性标注，然后启动基线标注，依次选择其他标注点即可。
连续标注（DIMCONTINUE，命令简写：DIMCONT）

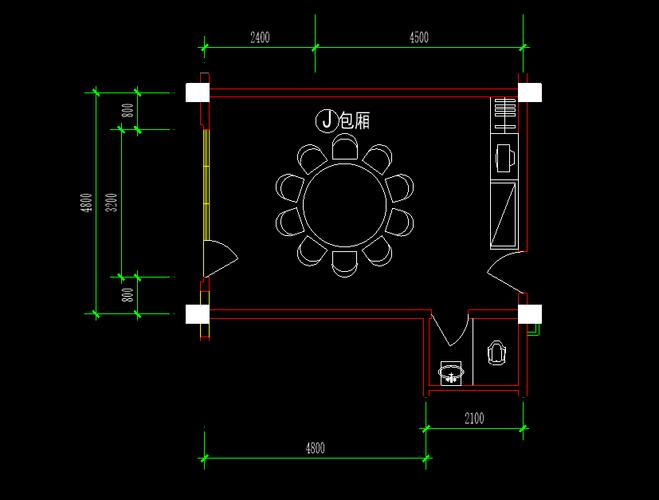

与基线标注类似,但以前一个尺寸的第二条尺寸界线为基准连续标注，适用于需要紧密排列的尺寸链，标注建筑轴线间距时，可快速生成连续的线性尺寸。
快速标注（QDIM，命令简写：QDIM）
批量标注图形对象的尺寸,支持一次性选择多个对象（如直线、圆、点等），并自动生成线性、坐标、半径等类型的标注，极大提高标注效率。
尺寸标注的样式与编辑
标注样式管理（DIMSTYLE，命令简写：D或DIMSTY）
尺寸标注的外观（如文字高度、箭头样式、尺寸线颜色等）由“标注样式”控制，通过“标注样式管理器”，用户可以创建、修改和标注样式，或基于ISO、ANSI等标准样式进行自定义，在机械制图中，可将箭头样式改为“实心闭合”，文字高度设为3.5mm；在建筑制图中，可调整尺寸线间距以适应复杂图形。
标注的编辑与修改
- 编辑标注文字（DIMTEDIT）：调整标注文字的位置（如左对齐、右对齐、居中）或旋转角度。
- 标注更新（DIMUPDATE）：当标注样式修改后，通过此命令更新已有标注以匹配新样式。
- 特性匹配（MATCHPROP）：将一个标注的特性（如样式、文字高度）复制到其他标注，统一标注外观。
标注尺寸的实用技巧
- 对象捕捉辅助：标注时务必开启“端点”“交点”等对象捕捉模式，确保标注点的准确性。
- 尺寸界线超出控制：在标注样式“调整”选项卡中，可设置尺寸界线超出尺寸线的长度，避免标注重叠。
- 公差标注：通过“标注样式”中的“公差”选项卡，可添加尺寸公差（如对称公差、极限偏差），满足机械精度要求。
- 关联标注：默认情况下，标注与图形对象关联，修改图形尺寸时标注会自动更新，需确保“DIMASSOC”系统变量设置为1（关联）。
常见尺寸标注问题及解决方法
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 标注文字显示为“？” | 文字样式未正确设置或字体缺失 | 修改文字样式，选用SHX字体或TrueType字体 |
| 尺寸线显示不完整 | 尺寸界线起点超出对象边界 | 调整标注样式中的“起点偏移量” |
| 标注无法关联图形对象 | “DIMASSOC”变量设置为0（非关联） | 输入“DIMASSOC”命令，设置为1 |
相关问答FAQs
Q1：如何快速标注多个对象的相同尺寸？
A：使用“快速标注（QDIM）”命令，选择多个需要标注的对象（如多个圆或直线），然后在命令行选择“连续（C）”“基线（B）”等选项，即可批量生成尺寸标注，避免逐个操作，大幅提升效率。
Q2：标注时如何修改箭头样式和文字大小？
A：通过“标注样式管理器（DIMSTYLE）”统一修改，输入“D”命令打开管理器，选择当前样式或新建样式，进入“符号和箭头”选项卡调整箭头类型（如“实心闭合”“倾斜”），在“文字”选项卡中设置文字高度和样式，最后点击“置为当前”并关闭即可，所有新标注将应用新样式。
