CAD2014作为AutoCAD的经典版本,其标注功能是工程设计中不可或缺的核心工具，能够准确表达图形的尺寸、公差、注释等信息，掌握标注命令的使用方法，不仅能提高绘图效率，还能确保图纸的规范性和专业性，以下将详细介绍CAD2014中常用的标注命令及其应用场景、操作步骤和注意事项。

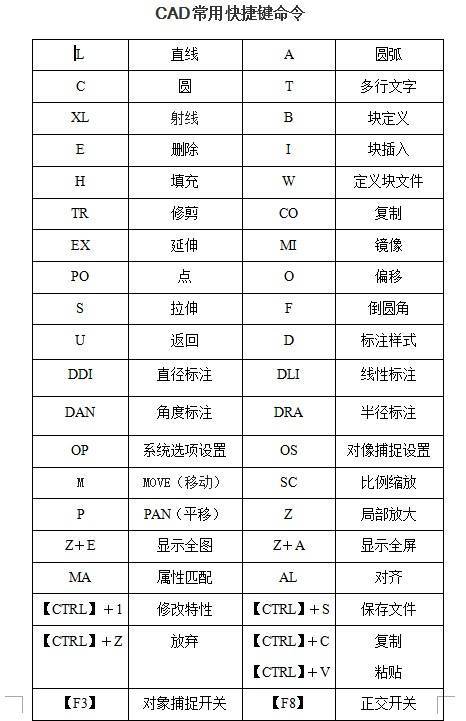

在CAD2014中,标注命令主要分布在“注释”选项卡下的“标注”面板中，也可以通过输入命令别名快速调用，常见的标注类型包括线性标注、对齐标注、弧长标注、坐标标注、半径标注、直径标注、角度标注、基线标注、连续标注、快速标注、公差标注和引线标注等，每种标注类型都有其特定的适用对象和功能特点。

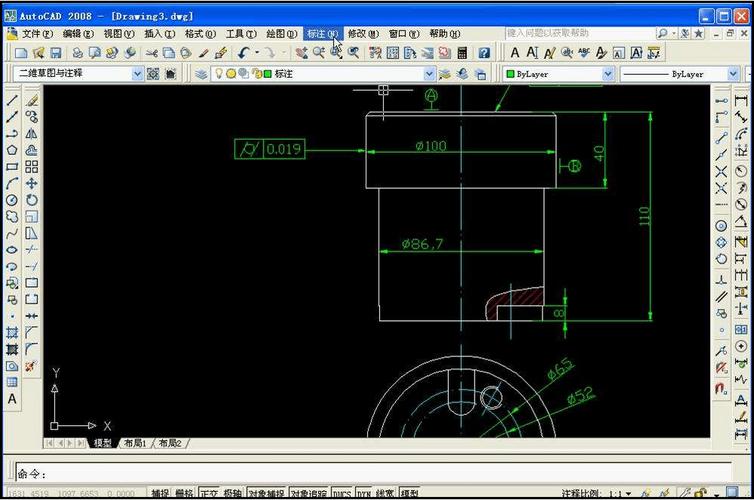

线性标注（DIMLINEAR）是最基础的标注命令，用于标注水平、垂直或旋转方向的线性尺寸，执行命令后，用户需要选择要标注的几何对象（如线段、两点或延伸线原点），然后指定尺寸线的位置，系统会自动测量并显示对象的实际长度，在标注过程中，可以通过“文字”选项卡修改标注文字的内容、位置和样式，或通过“调整”选项卡控制尺寸线、箭头和文字的布局方式，当标注空间不足时，可以选择“文字或箭头”选项，优先显示文字或箭头。
对齐标注（DIMALIGNED）与线性标注类似，但它的尺寸线始终与标注对象平行，适用于标注倾斜线段的实际长度，操作步骤与线性标注基本一致，只需选择倾斜线段的两个端点，系统会自动计算对齐距离并放置尺寸线，在对齐标注中，无需手动设置旋转角度，特别适合标注非水平、非垂直的线性尺寸，如斜边、轮廓线等。
弧长标注（DIMARC）用于标注圆弧或多段线弧段的长度，执行命令后，选择弧段并指定尺寸线位置，系统会显示弧长值，并在尺寸数字上方添加弧长符号（“⌒”），通过“符号”选项卡，可以设置弧长符号的显示位置（文字上方、左侧或不显示），以符合不同制图标准的要求，弧长标注常用于机械设计中的圆弧结构或建筑设计中的弧形构件。
坐标标注（DIMORDINATE）用于标注点的X坐标或Y坐标，适用于需要精确表示点位置的场合，如建筑施工图中的轴线定位，执行命令后，选择要标注的点，然后沿X轴或Y轴方向移动光标，确定引线位置，系统会自动显示该点的坐标值，通过“选项”面板，可以切换X坐标或Y坐标标注，并设置引线是否为正交模式。
半径标注（DIMRADIUS）和直径标注（DIMDIAMETER）分别用于标注圆或圆弧的半径和直径，执行命令后，选择圆弧或圆，系统会自动测量半径或直径值，并显示在尺寸线上，直径标注会在数字前自动添加直径符号（“φ”），而半径标注则会添加半径符号（“R”），通过“文字”选项卡，可以修改符号的显示方式或调整文字位置，对于大圆弧，还可以选择“折弯标注”选项，通过指定折弯位置，使尺寸线更清晰地显示。
角度标注（DIMANGULAR）用于标注两条非平行直线、圆弧或圆之间的角度，执行命令后，选择两条直线（或圆弧、圆上的点），系统会自动计算角度值并显示在尺寸线弧上，角度标注的单位可以是度、分、秒或弧度，通过“主单位”选项卡进行设置，对于圆弧，标注的是圆弧的中心角；对于圆，标注的是三点之间的圆心角。
基线标注（DIMBASELINE）和连续标注（DIMCONTINUE）是两种快速标注多个线性尺寸的命令，基线标注以第一个标注的尺寸界线为基准，依次标注多个对象的尺寸，所有尺寸共享同一条尺寸界线；连续标注则以上一个标注的第二条尺寸界线为基准，连续标注相邻对象的尺寸，形成串联式的尺寸链，使用这两个命令前，必须先创建一个线性标注、对齐标注或角度标注作为基准，通过“基线间距”选项卡，可以调整基线标注中各尺寸线之间的距离，避免重叠。
快速标注（QDIM）是一个高效的批量标注工具，可以快速创建多种类型的标注，如线性标注、连续标注、基线标注、坐标标注、半径标注等，执行命令后，选择要标注的几何对象（如多个线段、圆弧或点），然后在命令行中选择标注类型（如“连续”“基线”等），系统会自动生成标注，快速标注特别适用于标注复杂图形中的多个对象，能显著提高绘图效率。

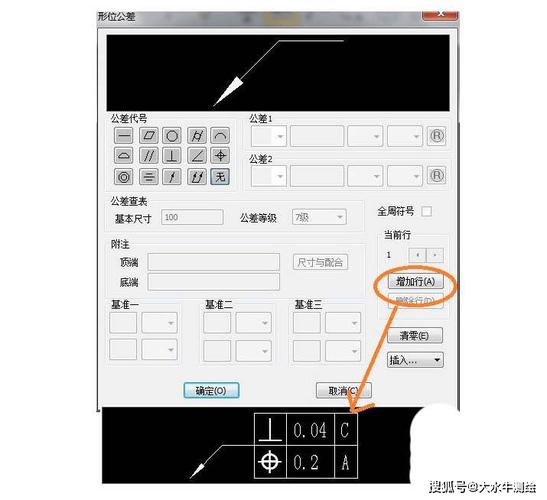

公差标注（TOLERANCE）用于添加形位公差，如平行度、垂直度、同轴度等，执行命令后，会弹出“形位公差”对话框，可以设置公差符号、公差值和基准符号，公差标注通常与引线标注配合使用，以明确标注位置，在机械设计中，公差标注是保证零件加工精度的重要手段。
引线标注（QLEADER）用于添加带有箭头的引线和注释文字，常用于标注倒角、材料说明或特殊要求，执行命令后，指定引线的起点和转折点，然后输入注释文字，通过“引线设置”对话框，可以设置引线的类型（直线、样条曲线）、箭头样式和文字附着位置，引线标注的灵活性较高，可以根据需要调整引线的方向和长度。
在使用CAD2014标注命令时,需要注意以下几点：应提前设置好标注样式（DIMSTYLE），包括文字高度、箭头大小、尺寸线间距等参数，以确保标注的统一性和规范性，合理使用标注对象捕捉（如端点、交点、圆心等），以提高标注精度，对于复杂图形，可以结合使用多种标注类型，并通过“标注”面板中的“更新”命令，统一修改标注样式，标注完成后，建议使用“快速选择”或“过滤器”功能，检查标注是否遗漏或错误，确保图纸的准确性。
以下是关于CAD2014标注命令的相关问答FAQs：
问题1：为什么CAD2014中的标注文字显示为问号或乱码？
解答：这通常是由于标注样式中的文字样式未正确设置导致的，解决方法是：打开“标注样式管理器”，选择当前标注样式，点击“修改”，进入“文字”选项卡，检查“文字样式”是否选择了正确的中文字体（如“宋体”“仿宋”等），如果未设置中文字体，可在“文字样式”对话框中新建或修改样式，将“字体名”设置为支持中文的字体，并保存后重新标注即可。
问题2：如何快速修改CAD2014中所有标注的箭头大小？**解答：**可以通过批量修改标注样式来实现，具体步骤为：1. 打开“标注样式管理器”，选择当前标注样式，点击“修改”；2. 进入“符号和箭头”选项卡，修改“箭头大小”为所需数值；3. 点击“确定”后，返回标注样式管理器，点击“置为当前”，然后关闭对话框；4. 使用“快速选择”命令（输入QSELECT），在“对象类型”中选择“标注”，点击“确定”选中所有标注；5. 执行“标注更新”命令（输入-DIMSTYLE），在命令行输入“应用”，即可将所有标注的箭头大小统一修改为新设置。
