在AutoCAD中进行尺寸标注是工程设计中不可或缺的重要环节,准确的尺寸标注能够清晰表达设计意图，确保生产或施工的准确性，AutoCAD提供了丰富的标注命令和工具，以满足不同类型的标注需求，下面将详细介绍AutoCAD中常用的尺寸标注命令及其使用方法、适用场景和操作技巧。

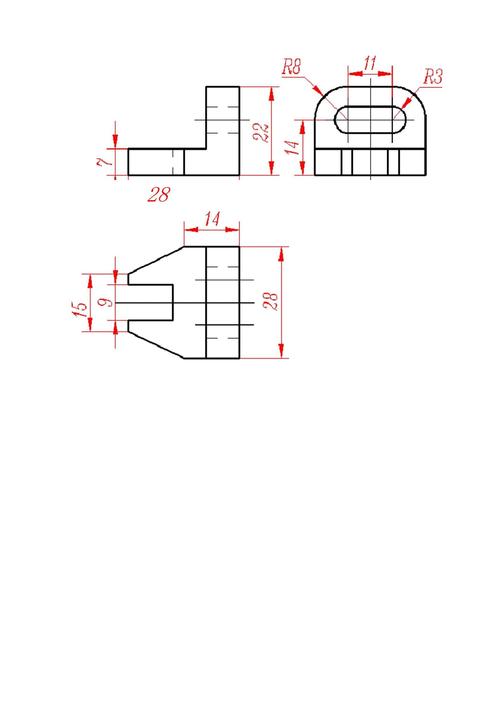

线性标注是应用最广泛的标注类型之一,用于标注水平或垂直方向的尺寸长度，执行线性标注的命令为“DIMLINEAR”（快捷键为“DLI”），启动命令后，AutoCAD会提示用户选择第一个尺寸界线原点和第二个尺寸界线原点，用户可以通过捕捉对象的关键点（如端点、交点等）来精确定位原点，选择完两个原点后，系统会提示用户指定尺寸线的位置，此时用户可以通过移动鼠标动态调整尺寸线的位置，点击鼠标左键即可完成标注，线性标注特别适用于标注矩形、直线等具有明确水平或垂直方向的图形元素。
对齐标注则用于标注倾斜方向的尺寸长度,其尺寸线与标注对象平行，执行对齐标注的命令为“DIMALIGNED”（快捷键为“DAL”），该命令的操作流程与线性标注类似，首先选择两个尺寸界线原点，系统会自动根据两点的连线方向生成尺寸线，确保尺寸线与标注对象完全平行，对齐标注在标注斜线、斜边等非水平或垂直方向的图形时非常有用，能够真实反映倾斜对象的实际长度。
基线标注用于标注具有共同基准的多个尺寸,通常用于机械设计中的台阶尺寸或建筑中的层高标注，执行基线标注的命令为“DIMBASELINE”（快捷键为“DBA”），使用基线标注前，必须先创建一个线性标注、对齐标注或角度标注作为基准标注，启动命令后，系统会自动以基准标注的第一条尺寸界线作为基准，提示用户选择下一个尺寸界线原点，依次选择即可生成多个连续的基线标注，用户可以通过“DIMSTYLE”命令调整基线标注之间的间距，避免标注重叠。
连续标注用于标注首尾相连的多个尺寸,常用于标注一系列连续的线段长度，执行连续标注的命令为“DIMCONTINUE”（快捷键为“DCO”），与基线标注类似，使用连续标注前也需要先创建一个线性标注、对齐标注或角度标注作为基准标注，启动命令后，系统会自动以上一个标注的第二条尺寸界线作为下一个标注的起始点，用户只需依次选择后续的尺寸界线原点即可完成连续标注，连续标注在标注阶梯轴、多段连续墙体等场景中非常高效。
角度标注用于标注两条直线、三个点或圆弧的角度，执行角度标注的命令为“DIMANGULAR”（快捷键为“DAN”），选择角度标注命令后，用户可以选择两条直线（系统会自动计算其夹角）、选择三个点（第一个点为顶点，第二、三个点分别为角的两个端点）或直接选择圆弧（系统会标注圆弧的圆心角），标注完成后，尺寸文本会显示角度值，默认单位为度。
半径标注和直径标注分别用于标注圆或圆弧的半径和直径,执行半径标注的命令为“DIMRADIUS”（快捷键为“DRA”），执行直径标注的命令为“DIMDIAMETER”（快捷键为“DDI”），选择命令后，只需选择要标注的圆或圆弧，系统会自动生成半径或直径尺寸文本，并显示圆心符号（直径标注时），用户可以通过标注样式设置是否显示圆心标记或中心线。
弧长标注用于标注圆弧的长度,执行弧长标注的命令为“DIMARC”（快捷别为“DAR”），选择圆弧后，系统会沿圆弧路径生成尺寸线，并显示圆弧的长度值，弧长标注特别适用于需要精确控制圆弧长度的场合，如管道、弯曲结构等。
坐标标注用于标注点的坐标位置,通常用于机械加工中的模具设计或建筑中的绝对定位，执行坐标标注的命令为“DIMORDINATE”（快捷键为“DOR”），选择命令后，用户需要先指定要标注的点，然后沿X轴或Y轴方向移动鼠标，系统会自动生成该点在X轴或Y轴方向的坐标值，坐标标注可以快速定位零件或构件在坐标系中的位置。
除了上述基本标注命令外,AutoCAD还提供了标注样式管理器（“DIMSTYLE”或“D”命令），用于统一设置标注的外观，如尺寸线、尺寸界线、箭头、文本样式等，通过标注样式管理器，用户可以创建符合行业标准的标注样式，并在不同图纸间调用，确保标注的一致性和规范性，标注编辑命令（如“DIMEDIT”用于编辑标注文本内容，“DIMTEDIT”用于调整标注文本位置）和标注更新命令（“DIMUPDATE”）等，可以帮助用户快速修改和更新已有的标注，提高绘图效率。

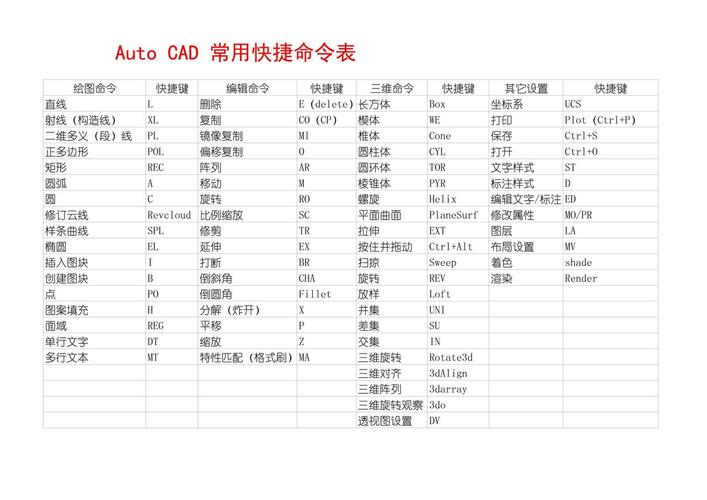

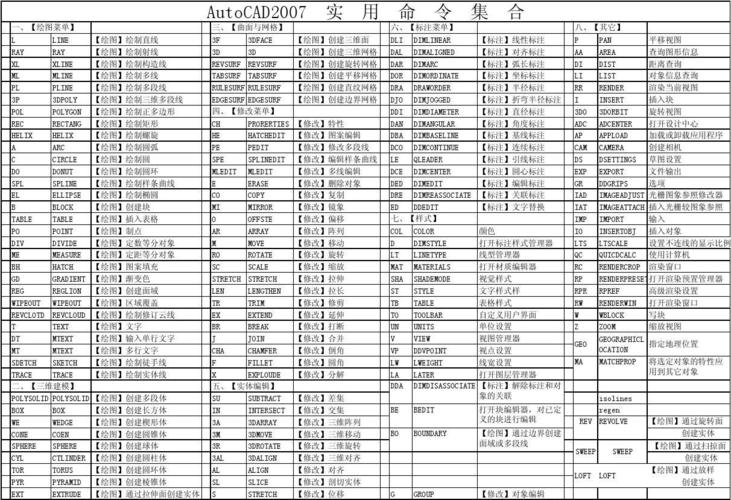

为了更直观地展示常用标注命令及其功能,以下通过表格进行总结：
| 命令名称 | 快捷键 | 功能描述 | 适用场景 |
|---|---|---|---|
| 线性标注 | DLI | 标注水平或垂直方向的尺寸长度 | 矩形、直线等水平/垂直元素 |
| 对齐标注 | DAL | 标注倾斜方向的尺寸长度 | 斜线、斜边等倾斜元素 |
| 基线标注 | DBA | 标注具有共同基准的多个尺寸 | 台阶尺寸、层高标注 |
| 连续标注 | DCO | 标注首尾相连的多个尺寸 | 阶梯轴、连续墙体 |
| 角度标注 | DAN | 标注角度值 | 两直线夹角、圆弧圆心角 |
| 半径标注 | DRA | 标注圆或圆弧的半径 | 圆角、圆弧结构 |
| 直径标注 | DDI | 标注圆或圆弧的直径 | 圆形孔、轴类零件 |
| 弧长标注 | DAR | 标注圆弧的长度 | 管道、弯曲结构 |
| 坐标标注 | DOR | 标注点的坐标位置 | 模具设计、绝对定位 |
| 标注样式管理器 | D | 管理和设置标注样式 | 统一标注外观、规范标注 |
在实际应用中,用户需要根据标注对象的特点和设计要求选择合适的标注命令，熟练掌握标注样式的设置和标注编辑技巧，能够有效提升标注的准确性和绘图效率，在机械制图中，通常需要使用线性标注、直径标注和角度标注来精确描述零件的尺寸和形状；而在建筑制图中，则更多使用线性标注、基线标注和连续标注来标注墙体、门窗等构件的尺寸，AutoCAD还提供了快速标注（“QDIM”命令），可以一次性选择多个对象进行标注，极大提高了批量标注的效率。
相关问答FAQs：
-
问题：为什么在AutoCAD中进行尺寸标注时，尺寸文本显示为问号或乱码？ 解答：这通常是由于当前标注样式中的文字样式使用了AutoCAD不支持的字体或字体编码缺失导致的，解决方法是打开“标注样式管理器”，选择当前标注样式，进入“文字”选项卡，将“文字样式”修改为AutoCAD内置的标准文字样式（如“Standard”），并确保该文字样式使用的字体（如“txt.shx”或“gbcbig.shx”）在系统中已正确安装，如果需要使用中文字体，建议选择“gbcbig.shx”或“TrueType”字体中的“宋体”“黑体”等常见字体，避免使用特殊或自定义字体。
-
问题：如何调整基线标注中各尺寸线之间的间距？ 解答：基线标注的间距由标注样式中的“基线间距”参数控制，调整方法如下：打开“标注样式管理器”，选择当前标注样式，点击“修改”，进入“线”选项卡，在“尺寸线”区域找到“基线间距”选项，输入所需的间距值（通常为8-10mm，具体可根据图纸比例和打印要求调整），点击“确定”保存设置后，重新生成基线标注即可看到间距变化，需要注意的是，该间距仅影响基线标注，对连续标注无效。
