在CAD绘图过程中，角度的绘制与修改是高频操作，掌握角度命令的快捷键能显著提升绘图效率，CAD中与角度相关的命令主要通过“角度标注”“角度构造线”“旋转对象”等功能实现，不同版本的CAD（如AutoCAD、浩辰CAD等）快捷键基本一致，核心快捷键围绕“DIMANGULAR”（角度标注）、“XL”（构造线）、“RO”（旋转）等展开，以下从基础命令、操作步骤、实用技巧及注意事项等方面详细说明。

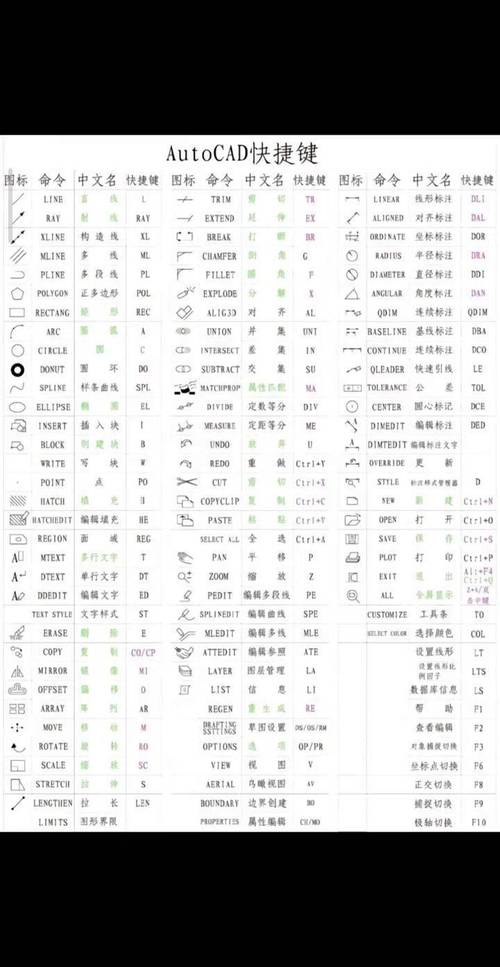

核心角度命令及快捷键详解
角度标注命令：DIMANGULAR（快捷键：DAN）
功能：用于标注两条直线、圆弧或三点之间的夹角，是绘制工程图时最常用的角度标注工具。
操作步骤：
- 输入快捷键“DAN”回车，启动命令；
- 根据提示选择标注对象：
- 标注两直线夹角：直接点击相交的两条直线，系统自动计算并显示角度值；
- 标注圆弧角度：点击圆弧，系统以圆弧的起点和终点及圆心构成的角度进行标注；
- 标注三点角度：依次指定角的顶点、起点和终点，适用于无直线或圆弧的任意角度标注。
- 拖动鼠标确定标注位置，点击完成。
参数调整：双击标注文字，打开“标注样式管理器”，可修改精度、前缀/后缀（如添加“°”符号）、箭头样式等。
构造线绘制角度线：XLINE（快捷键：XL）
功能：通过指定角度或参考对象绘制无限长的构造线，常用于绘制辅助角度线、基准线。
角度绘制方式：
- 输入“XL”回车，命令行提示“指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]”；
- 输入“A”选择“角度”模式，可进一步选择：
- 输入绝对角度：直接输入角度值（如45），绘制与X轴正向成45°的构造线；
- 参考直线：选择“参考(R)”，先指定一条参考直线，再输入与参考线的夹角（如30，表示与参考线成30°）。
- 指定构造线通过的点，完成绘制。
实用技巧：结合“极轴追踪”（设置增量角为所需角度，如15°）,可快速绘制特定倍数的角度线。

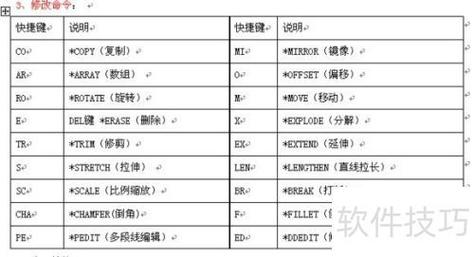

旋转对象命令：ROTATE（快捷键：RO）
功能：将选定对象绕指定基点旋转指定角度，是修改对象角度的核心命令。
操作步骤：
- 输入“RO”回车，选择需旋转的对象，回车确认；
- 指定旋转基点（如圆心、交点等）；
- 输入旋转角度值：
- 正角度：逆时针旋转（默认方向）；
- 负角度：顺时针旋转（如输入-90表示顺时针转90°）；
- 若需旋转至特定角度，可输入“R”选择“参照”模式，先指定参考角度的两点（如对象当前边的两个端点），再输入目标角度值。
进阶技巧：结合“复制(C)”选项，可在旋转的同时保留原对象（如输入“RO”→选对象→指定基点→输入“C”→输入角度）。
倒角与圆角命令（角度相关）
- 倒角命令：CHAMFER（快捷键：CHA）
通过指定距离或角度，在两条直线间绘制倒角，可设置“角度-距离”模式（如输入“A”后先倒角长度，再倒角角度）。 - 圆角命令：FILLET（快捷键：F）
通过指定半径连接两条直线或圆弧，半径值影响圆弧的弯曲程度，间接形成“角度”过渡。
角度命令操作中的常见问题与解决
角度标注显示为弧度或格式错误
原因：标注样式中的“单位格式”或“精度”设置错误。
解决：输入“D”打开“标注样式管理器”，选择当前样式→“修改”→“主单位”→将“单位格式”设为“十进制度数”，“精度”根据需求调整（如0.0），确保“前缀”或“后缀”中未误添加弧度符号（rad）。
旋转对象时角度方向与预期相反
原因：CAD默认逆时针为正角度，顺时针为负角度，输入角度值时符号错误。
解决：
- 若需逆时针旋转90°，输入“90”；顺时针旋转则输入“-90”；
- 或在“选项”→“绘图”中勾选“顺时针”复选框，此时正角度变为顺时针方向（不推荐修改默认设置，易导致混乱）。
构造线无法按指定角度绘制
原因：未开启“极轴追踪”或增量角设置错误，或输入角度时误添加符号（如“°”）。
解决：
- 右键状态栏“极轴”→“设置”，在“增量角”中勾选所需角度（如30°），或直接输入新角度值；
- 绘制构造线时，确保输入的角度值为纯数字（如45，而非45°）。

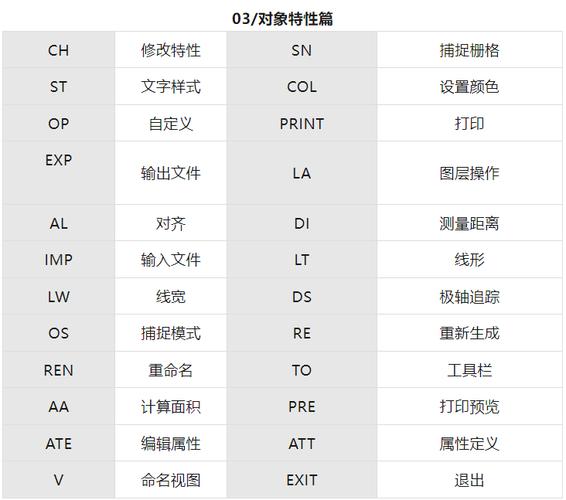

实用技巧总结
- 快速绘制30°、60°等常用角度：利用“直线”命令（L）+“极轴追踪”，设置增量角为30°，直接拖动绘制；
- 批量修改角度标注：使用“快速选择”（Ctrl+Shift+T）选中所有角度标注，通过“特性”面板（Ctrl+1）统一修改样式；
- 角度与对齐标注转换：双击角度标注，在“文字替代”中输入函数（如“%%p<动态输入值>”）可添加特殊符号。
相关问答FAQs
Q1：为什么用DAN标注角度时，提示“未找到有效的直线、圆弧或指定点”？
A1：通常是因为所选对象不符合标注条件，需确保：① 标注的两条直线必须存在实际交点（或延长线相交）；若为平行线，无法标注角度；② 三点标注时，需按“顶点→起点→终点”顺序准确拾取点，避免三点共线。
Q2：如何用RO命令将矩形精确旋转45°，并保留原图形？
A2：操作步骤如下：① 输入“RO”回车，选中矩形，回车确认；② 指定矩形中心点为旋转基点（可通过“中点捕捉”定位）；③ 输入“C”启用“复制”模式，再输入“45”作为旋转角度；④ 完成后得到旋转45°的新矩形,原图形保留。
