在CAD软件中，测量长度是最基础且常用的操作之一，无论是工程设计、建筑施工还是机械制图，精确的长度测量都至关重要，CAD提供了多种测量长度的命令，每种命令适用于不同的场景，掌握这些命令的用法能显著提升绘图效率和准确性,以下是常用测量长度命令的详细介绍及操作方法。
（图片来源网络，侵删）
常用测量长度命令及操作
DIST（距离）命令
DIST命令用于测量两点之间的直线距离，是最直接的长度测量工具。
- 操作步骤：
- 在命令行输入“DIST”或快捷键“DI”，按回车键；
- 依次点击起点和终点（可通过鼠标拾取或输入坐标）；
- 命令行会显示两点间的距离（长度）、X/Y方向的增量以及与X轴的夹角。
- 适用场景：快速测量两点间的直线距离，如墙长、构件间距等。
LIST（列表）命令
LIST命令可查看对象的详细信息，包括长度、面积、图层等。
- 操作步骤：
- 选择要测量的对象（如直线、多段线、圆弧等）；
- 输入“LIST”或快捷键“LI”，按回车键；
- 弹出文本窗口，显示对象的几何属性，长度”即为所需结果。
- 适用场景：测量单个对象（如曲线、多段线）的长度，尤其适用于不规则线段。
MEASUREGEOM（几何测量）命令
MEASUREGEOM是综合性测量命令，可测量距离、半径、角度、面积等。
- 操作步骤：
- 输入“MEASUREGEOM”或快捷键“ME”；
- 命令行提示选择测量类型，输入“DIST”或直接选择对象；
- 根据提示拾取点或选择对象，即可显示长度结果。
- 适用场景：需要同时测量多种参数时，功能比DIST更全面。
LENGTHEN（拉长）命令
LENGTHEN命令主要用于修改对象长度，但也可查询当前长度。
（图片来源网络，侵删）
- 操作步骤：
- 输入“LENGTHEN”或快捷键“LEN”；
- 命令行提示选择对象，点击目标线段；
- 命令行会显示当前长度，并可输入“DE”增量或“P”百分比进行修改。
- 适用场景：在调整线段长度的同时查看原长度，适用于需要微调的图形。
BPOLY（边界创建）命令
对于由多个线段围成的封闭区域，可通过BPOLY创建多段线边界后测量其周长。
- 操作步骤：
- 输入“BPOLY”，在封闭区域内点击；
- 创建边界多段线后，使用LIST命令查询其长度（即周长）。
- 适用场景：测量不规则封闭图形的总边长（如房间周长、地块轮廓）。
不同对象的测量技巧

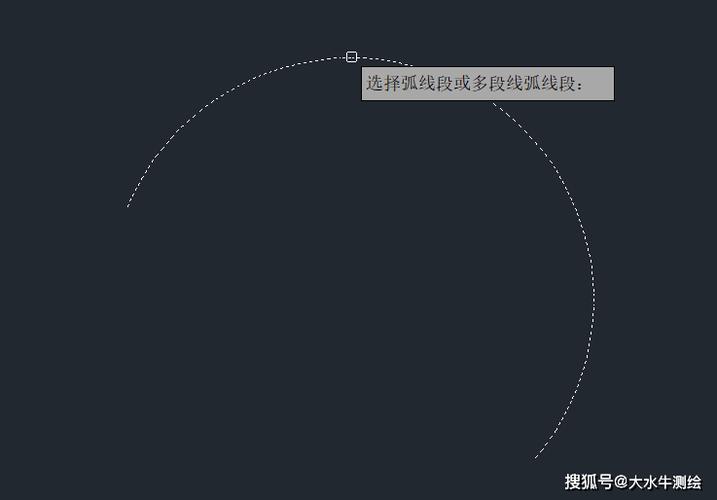

| 对象类型 | 推荐命令 | 注意事项 |
|---|---|---|
| 直线 | DIST、LIST | 直接选择对象即可，DIST需指定两点。 |
| 多段线（含曲线） | LIST、LENGTHEN | LIST显示总长度，LENGTHEN可动态修改并显示原长度。 |
| 圆弧 | LIST、MEASUREGEOM | LIST显示弧长，MEASUREGEOM可同时显示弦长和半径。 |
| 组合线段（未封闭） | BPOLY+LIST | 需先创建边界多段线，再测量总长度。 |
| 3D模型 | DIST、MEASUREGEOM | DIST可测量3D空间两点距离，MEASUREGEOM支持3D对象测量。 |
注意事项
- 单位设置：测量前需确认CAD的图形单位（如毫米、米），避免单位错误导致数据偏差。
- 对象选择：复杂图形中可使用“快速选择”（QSELECT）过滤特定对象（如仅测量图层为“墙体”的线段）。
- 动态显示：开启“动态输入”（F12）可在鼠标悬停时实时显示长度，提升操作效率。
相关问答FAQs
Q1：如何测量由多条直线组成的折线总长度？
A1：若折线未合并为多段线，可使用以下方法：
- 输入“BPOLY”，在折线围成的区域内点击，创建边界多段线；
- 选择新创建的多段线，输入“LIST”，在文本窗口中查看“长度”值。
Q2：测量长度时如何忽略Z轴坐标的影响？
A2：在3D模型中，DIST命令默认计算3D直线距离，若需测量XY平面内的投影长度，可在命令行输入“DIST”后，选择“XY”选项，或在测量前使用“FLATSHOT”命令生成2D轮廓再测量。
