AutoCAD作为全球领先的计算机辅助设计（CAD）软件，其强大的绘图功能离不开一系列基础命令的灵活运用，这些基本命令是用户高效完成设计工作的核心工具，涵盖了图形绘制、编辑、标注、显示控制等关键环节，掌握这些命令，不仅能显著提升绘图效率，还能确保设计精度和规范性，以下将详细介绍AutoCAD中最常用且基础的核心命令，帮助用户构建扎实的操作基础。
在图形绘制方面,直线（Line）是最基本的命令，用于创建连续的线段，通过输入“L”或“LINE”命令，用户可以指定起点和终点，或通过输入相对坐标（如@100,0）来绘制特定长度的线段，圆（Circle）命令（输入“C”或“CIRCLE”）提供了多种绘制方式，包括圆心半径、圆心直径、两点定义直径、三点定义圆弧以及切点、切点、半径（TTR）模式，满足不同场景下的圆形绘制需求，多段线（Pline，输入“PL”或“PLINE”）则是一种功能强大的复合线对象，它可以由直线和圆弧组成，并具有统一的宽度特性，常用于绘制轮廓线、箭头等需要统一属性的图形，矩形（Rectang，输入“REC”或“RECTANG”）命令通过指定两个对角点快速创建矩形，支持倒角、圆角、宽度等参数设置，圆弧（Arc，输入“A”或“ARC”）命令提供了多种绘制方法，如三点、起点圆心终点、圆心起点角度等，灵活绘制不同弧度的圆弧，多边形（Polygon，输入“POL”或“POLYGON”）命令可绘制3至1024条边的正多边形，支持内接于圆或外切于圆两种模式，常用于绘制螺栓孔、建筑平面图中的特殊结构等。
图形编辑命令是对已绘制图形进行修改和优化的关键,删除（Erase，输入“E”或“ERASE）命令用于移除不需要的对象，选中对象后按回车键即可完成删除，复制（Copy，输入“CO”或“COPY”）命令可将对象复制到指定位置，支持单次复制和多次复制（使用“M”选项），并通过基点和第二点确定复制位置，移动（Move，输入“M”或“MOVE”）命令与复制类似，但会移除原始对象，常用于调整图形布局，旋转（Rotate，输入“RO”或“ROTATE”）命令可将对象绕指定基点旋转指定角度，输入正值为逆时针旋转，负值为顺时针旋转，缩放（Scale，输入“SC”或“SCALE”）命令用于按比例放大或缩小对象，需要指定基点和比例因子，比例因子大于1放大，小于1缩小，修剪（Trim，输入“TR”或“TRIM”）命令是修改图形边界的常用工具，通过选择剪切边，修剪掉对象不需要的部分，需注意先选择剪切边，再选择要修剪的对象，延伸（Extend，输入“EX”或“EXTEND”）命令与修剪相反，将对象延伸到指定的边界对象上，操作步骤与修剪类似，偏移（Offset，输入“O”或“OFFSET”）命令用于创建与选定对象平行且等距的新对象，常用于绘制平行线、同心圆等，距离值可正可负，决定偏移方向，镜像（Mirror，输入“MI”或“MIRROR”）命令通过指定镜像线创建对象的对称副本，可选择是否删除源对象，在绘制对称图形时极为高效，阵列（Array，输入“AR”或“ARRAY”）命令可将对象按矩形、路径或环形方式复制多个副本，矩形阵列需设置行数、列数及间距，环形阵列需设置中心点、项目总数和填充角度，极大提升了重复性图形的绘制效率。
图形显示控制命令帮助用户更好地查看和编辑复杂图形,缩放（Zoom，输入“Z”或“ZOOM）命令提供了多种视图缩放方式，实时缩放”（ZOOM Realtime）按住鼠标左键拖动即可缩放视图，“窗口缩放”（ZOOM Window）通过指定矩形区域放大显示，“全部缩放”（ZOOM All）显示整个图形范围或图形界限，平移（Pan，输入“P”或“-PAN）命令用于移动视图而不改变缩放比例，按住鼠标左键拖动即可实现视图平移，视图命名（View，输入“-VIEW”或通过视图管理器）可将当前视图保存为命名视图，方便在复杂图纸中快速切换到特定显示区域。
图层管理是AutoCAD高效绘图的核心功能之一,图层（Layer，输入“LA”或“LAYER”）命令可打开图层特性管理器，创建新图层、设置图层名称、颜色、线型、线宽等属性，通过将不同类型的对象（如轴线、墙体、家具）分配到不同图层，用户可以方便地控制对象的显示、隐藏和打印，例如关闭“家具”图层可快速查看墙体布局，冻结“轴线”图层可避免编辑时误操作，图层的状态包括开/关、冻结/解冻、锁定/解锁，冻结图层上的对象不参与重生成和打印，锁定图层上的对象不可编辑但可见。
尺寸标注和文字注释是图纸的重要组成部分,线性标注（Dimlinear，输入“DIMLIN”或通过标注菜单）用于标注水平、垂直或旋转方向的线性尺寸，需要指定尺寸界线的原点和尺寸线位置，对齐标注（Dimaligned，输入“DIMALI”）用于标注倾斜对象的实际长度，尺寸线与对象平行，半径标注（Dimradius，输入“DIMRAD”）和直径标注（Dimdiameter，输入“DIMDIA”）分别用于标注圆和圆弧的半径和直径，文字（Text，输入“TEXT”或“MTEXT”）命令用于添加单行或多行文字，多行文字（MTEXT）支持更丰富的格式设置，如字体、大小、颜色、段落等，常用于添加技术说明、标题等内容。
对象捕捉和追踪是确保绘图精度的关键工具,对象捕捉（Osnap，输入“OSNAP”或通过状态栏开关）可精确捕捉对象的特殊点，如端点、中点、圆心、交点、垂足等，避免手动输入坐标带来的误差，极轴追踪（Polar Tracking）可按指定角度增量追踪点，常用于绘制倾斜线，对象捕捉追踪（Object Snap Tracking）结合对象捕捉和极轴追踪，可基于捕捉点进行追踪，例如捕捉一条线的中点并沿垂直方向追踪。

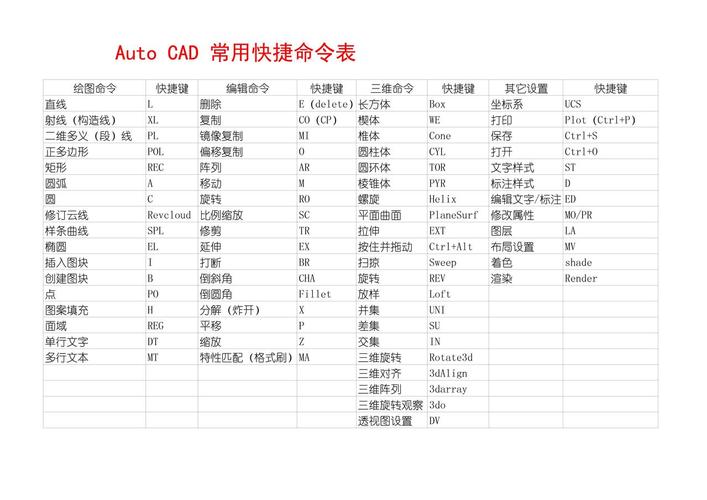

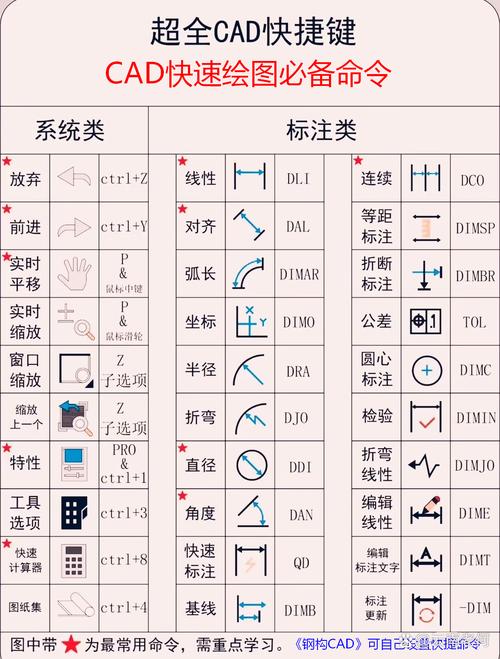

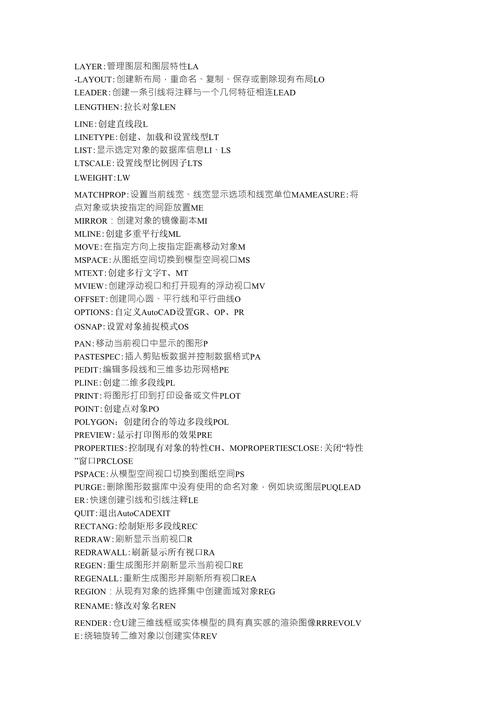

为了更直观地展示部分常用命令的快捷键和功能,以下表格列举了部分核心命令：
| 命令名称 | 快捷键 | 主要功能 |
|---|---|---|
| 直线 | L | 创建连续线段 |
| 圆 | C | 绘制圆形，支持多种绘制方式 |
| 复制 | CO | 复制对象到指定位置 |
| 移动 | M | 移动对象到指定位置 |
| 修剪 | TR | 修剪对象到边界 |
| 偏移 | O | 创建等距平行对象 |
| 缩放 | SC | 按比例缩放对象 |
| 图层 | LA | 管理图层属性和状态 |
| 文字 | T/MTEXT | 添加单行或多行文字 |
| 对象捕捉 | OSNAP | 精确捕捉特殊点 |
熟练掌握这些AutoCAD基本命令,是用户从入门到精通的必经之路，通过反复练习和实际项目应用，用户将逐渐掌握命令的组合使用技巧，形成高效的设计工作流程，从而在工程设计、建筑制图、机械设计等领域发挥AutoCAD的强大功能。
相关问答FAQs：
Q1: 如何在AutoCAD中快速绘制多个间距相同的矩形？
A1: 可使用“偏移”（Offset，输入“O”）命令，首先绘制一个基准矩形，然后执行偏移命令，输入指定的偏移距离，选择矩形并点击偏移方向（内部或外部），即可生成一个等距矩形，重复此操作或使用“阵列”（Array，输入“AR”）命令中的“矩形阵列”选项，设置行数、列数和间距，可一次性生成多个间距相同的矩形。
Q2: 为什么在AutoCAD中绘制的圆看起来像正多边形？
A2: 这是因为视图显示精度不足导致的，AutoCAD为了提高显示速度，默认使用较低精度显示圆和圆弧，使其显示为直线段组成的近似图形，解决方法有两种：一是使用“视图”（View）命令中的“重生成”（Regen，输入“RE”）命令，重新生成图形以显示更高精度的圆；二是在“选项”（Options，输入“OP”）对话框的“显示”选项卡中，调整“圆和圆弧的平滑度”值（默认为1000，可适当调高至10000或更高），然后重生成图形即可看到平滑的圆。
