在CAD软件中，"无限缩小"并非一个独立的命令名称，而是通过一系列命令组合实现的视图操作功能，其核心目的是调整绘图区域的显示比例，使图形整体或局部以更小的尺寸呈现，方便用户观察整体布局、检查图形衔接或进行大范围编辑，这一功能通常与视图缩放、动态观察等命令紧密相关，以下是具体实现方式、操作逻辑及注意事项的详细说明。

实现"无限缩小"的核心命令组合

CAD中实现缩小显示主要通过"ZOOM"（缩放）命令族，结合其他辅助命令完成,以下是常用方法及操作步骤：

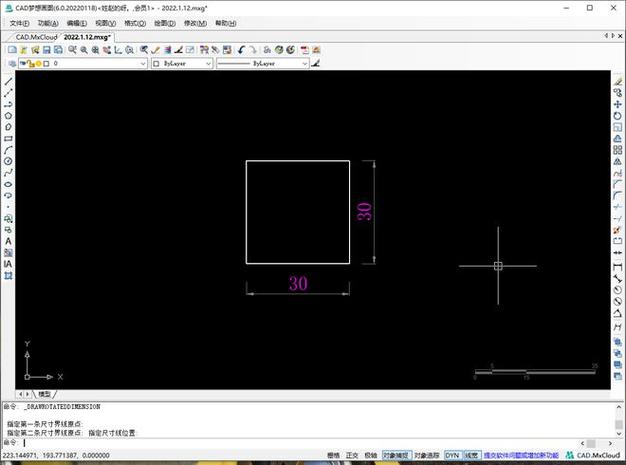

ZOOM命令的基础缩放功能

• 命令输入：在命令行输入"ZOOM"（或快捷键"Z"）,回车后根据提示选择选项。
• 关键选项：
  • "全部（A）"：缩放显示图形界限（LIMITS）内的所有对象，若图形超出界限，则显示所有图形实体，适合快速查看整体布局，但缩放比例受图形范围限制，并非理论上的"无限"。
  • "范围（E）"：最大化显示所有图形对象，不考虑图形界限，能将当前可见图形缩放至充满视口，若图形范围较大，可实现比"全部"更显著的缩小效果。
  • **动态缩放（D）：通过临时视图框调整显示区域，拖动鼠标可实时缩放，配合右键菜单切换模式,适合灵活控制缩小比例。
  • **上一个（P）：恢复上一个视图状态，可在多次缩放操作中快速切换,但无法直接实现无限缩小。

结合视图生成与块参照实现大范围缩小

若需将图形缩小至极小比例（如1:1000以下）,可通过以下间接方法：

• 创建视图块：将需缩小的图形定义为块（BLOCK命令），插入时指定极小的缩放比例（如0.001），将一个建筑总平面图定义为块，以0.01的比例插入,可实现100倍的缩小显示。
• 使用布局空间视口：在模型空间绘图后，切换至布局空间（TILEMODE=0），通过"MVIEW"命令创建多个视口，在视口特性中设置自定义缩放比例（如1:2000）,使图形在视口中按比例缩小显示。

第三方插件或LISP程序扩展

部分高级用户可通过编写LISP程序或安装插件实现自定义缩放逻辑，编写循环执行ZOOM E命令的LISP程序，逐步缩小显示直至达到预设比例极限，但需注意CAD软件本身的显示精度限制（通常最小显示比例约为1:10^7）。

操作逻辑与注意事项

显示精度与图形范围的关系

CAD的"无限缩小"受限于软件的图形范围（Drawing Limits）和显示引擎，当图形缩小至一定程度后，可能因像素密度不足导致图形显示为模糊或空白，此时需通过"REGEN"（重生成）命令刷新显示，或调整"VIEWRES"系统变量控制圆和圆弧的平滑度。

与"实时平移"（PAN）的配合使用

缩小后通常需配合"PAN"（快捷键"P"）命令移动视图，观察图形不同区域，操作时，按住鼠标中键拖动可直接平移,无需单独输入命令。

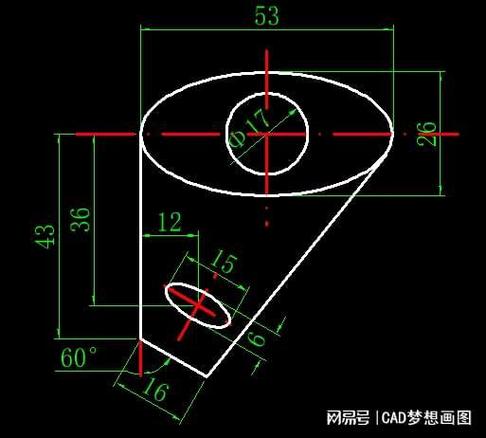

模型空间与布局空间的区别

• 模型空间：绘图主环境，ZOOM命令的"全部"和"范围"选项受实际图形尺寸影响,缩小比例有限。
• 布局空间：用于打印布局，通过视口控制比例，可实现更精确的缩小显示,适合大比例尺图纸输出。

性能优化建议

频繁缩放大型文件可能导致卡顿,可通过以下方式优化：

• 使用"QSELECT"快速选择并隔离无需显示的图层。
• 关闭"文字"或"光栅图像"等复杂对象的显示（输入"TEXTTOFRONT"调整显示优先级）。
• 分解（EXPLODE）或简化（OVERKILL）冗余对象,减少图形复杂度。

不同CAD版本的命令差异

相关问答FAQs

问题1：为什么使用ZOOM命令缩小图形后，部分对象消失或显示异常？
解答：这通常由以下原因导致：① 图形对象被放置在图形界限（LIMITS）之外，而ZOOM"全部"选项仅显示界限内内容；② 对象所在图层被冻结（FREEZE）或关闭（OFF）；③ 显示精度不足，需输入"REGEN"重生成或调整"VIEWRES"变量值至100，建议检查图层状态，确保所有对象在图形界限内，并使用"范围（E）"选项替代"全部（A）"选项。

问题2：如何在CAD中将图形缩小至1:5000的比例并打印？
解答：需通过布局空间实现：① 切换至布局选项卡，删除默认视口；② 输入"MVIEW"命令，创建矩形视口；③ 双击视口进入模型空间，输入"ZOOM"后选择"1/XP"，输入5000（即1:5000比例）；④ 使用"PAN"调整图形位置；⑤ 返回布局空间，设置打印比例1:1，通过"页面设置管理器"配置打印机与纸张尺寸，最终打印时图形将以1:5000比例输出。
