CAD制图作为工程设计领域的基础工具，其高效性很大程度上取决于对常用命令的熟练掌握，从基础的图形绘制到复杂的编辑修改，命令的灵活运用能显著提升绘图效率与精度，以下将详细介绍CAD制图中的常用命令，涵盖绘图、修改、标注、辅助功能等核心模块。
在绘图类命令中，直线（LINE）是最基础的命令，通过指定起点和终点绘制直线段，配合“闭合（C）”选项可快速绘制首尾相连的多边形。圆（CIRCLE）命令提供多种绘制方式，如“圆心、半径（R）”“两点（2P）”“三点（3P）”及“相切、相切、半径（T）”，满足不同场景下的圆绘制需求。矩形（RECTANG）命令可绘制带圆角或倒角的矩形，通过指定对角点或长度宽度快速生成规则四边形。多段线（PLINE）则允许绘制由直线和圆弧组成的连续线段，且可统一设置线宽，适用于绘制复杂轮廓，如箭头、带宽度的道路等。多边形（POLYGON）命令能快速绘制3-1024边的正多边形，支持“内接于圆（I）”“外切于圆（C）”及“边（E）”三种绘制方式。圆弧（ARC）命令参数较多，常用“三点（3P）”“起点、圆心、端点（SCE）”等方式绘制，需注意圆弧的方向性。椭圆（ELLIPSE）命令可通过“轴端点、轴距离”或“中心点、轴距离”绘制椭圆，配合“旋转（R）”选项可绘制倾斜椭圆。块定义（BLOCK）与插入块（INSERT）命令是实现绘图标准化的重要工具，将常用图形定义为块，可重复调用并统一修改,大幅减少重复劳动。
修改类命令是优化图形结构的核心。删除（ERASE）用于移除多余对象，选中对象后按回车键即可删除。复制（COPY）命令可复制对象到指定位置，配合“多个（M）”选项可一次复制多个副本。镜像（MIRROR）能沿指定镜像线对称复制对象，适用于绘制对称图形，可通过“系统变量MIRRTEXT”控制文字是否镜像。偏移（OFFSET）命令用于创建与选定对象平行的新对象，常用于绘制同心圆、平行线等，可设置偏移距离。阵列（ARRAY）包括“矩形阵列（RECTANG）”“路径阵列（PATH）”和“极轴阵列（POLAR）”，快速生成按规律排列的图形，如楼梯、法兰孔等。移动（MOVE）与旋转（ROTATE）分别用于改变对象位置和角度，移动时需指定基点和位移点，旋转时需指定基点和旋转角度。缩放（SCALE）命令可按比例放大或缩小对象，需指定基点及比例因子，若参照长度，则可实现等比例缩放。修剪（TRIM）与延伸（EXTEND）是互逆操作，修剪用于裁剪对象超出边界的部分，延伸用于将对象延伸至指定边界，需先选择边界对象。倒角（CHAMFER）与圆角（FILLET）用于在对象间创建斜角或圆角，可设置距离或半径,适用于机械零件的边角处理。
标注类命令是确保图形信息准确传递的关键。线性标注（DIMLINEAR）用于标注水平或垂直方向的尺寸，需指定尺寸界线的起点和尺寸线位置。对齐标注（DIMALIGNED）可标注倾斜对象的实际长度，尺寸线与对象平行。半径标注（DIMRADIUS）与直径标注（DIMDIAMETER）分别用于标注圆或圆弧的半径与直径，自动添加前缀“R”或“Φ”。角度标注（DIMANGULAR）用于标注两条非平行直线、圆弧或圆的角度。基线标注（DIMBASELINE）与连续标注（DIMCONTINUE）在已有标注基础上快速生成多个连续尺寸，基线标注以同一基准线为起点，连续标注以前一尺寸的第二条尺寸界线为基准。公差标注（TOLERANCE）与形位公差标注（LEADER）用于机械设计中添加尺寸公差和形位公差,确保零件加工精度。
辅助功能类命令能提升绘图效率与准确性。对象捕捉（OSNAP）是精确绘图的核心，可捕捉端点、中点、圆心、交点等关键点，需通过“草图设置”启用相应捕捉模式。极轴追踪（POLAR TRACKING）可按指定角度增量追踪点，常与对象捕捉配合绘制倾斜线。图层（LAYER）管理命令通过创建不同图层（如中心线层、尺寸层、虚线层），分层管理图形对象，便于编辑和显示控制。特性匹配（MATCHPROP）能将源对象的属性（如线型、颜色、线宽）应用到目标对象，实现属性快速统一。查询（LIST/ID）命令可查询对象的详细信息（如坐标、长度、面积），ID命令则用于查询指定点的坐标。视图缩放（ZOOM）与平移（PAN）是调整视图显示的基本命令，缩放包括“实时（R）”“窗口（W）”“全部（A）”等方式,平移则用于移动视图区域。

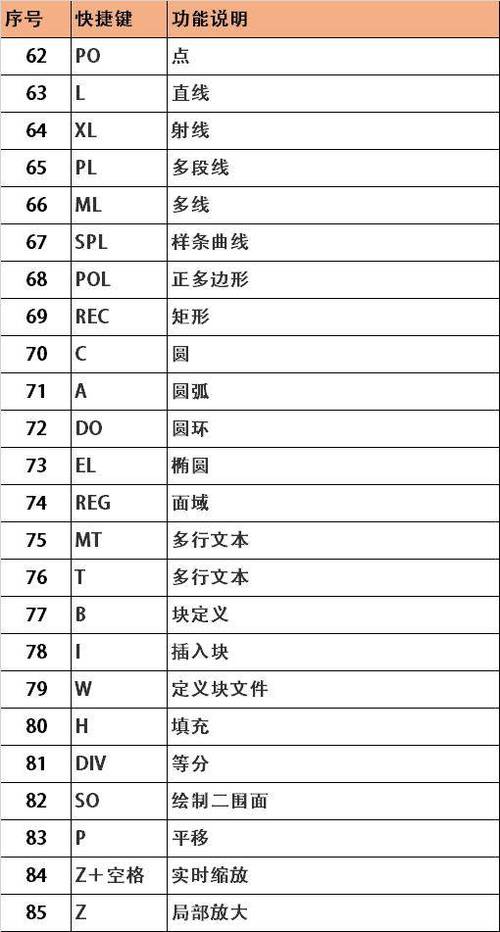

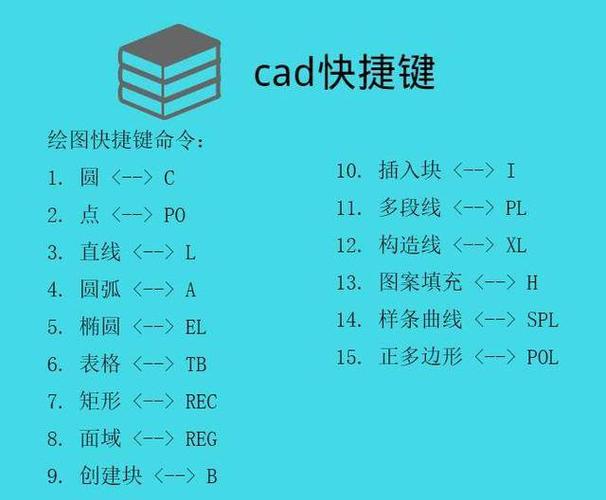

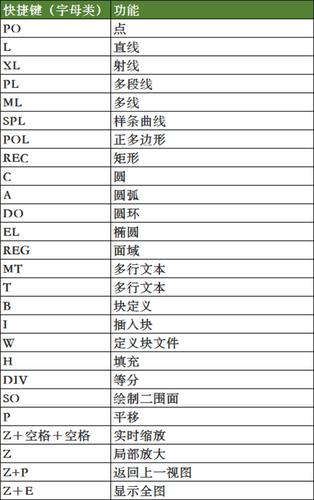

以下为常用快捷键对照表,帮助提升操作效率：
| 功能 | 快捷键 | 功能 | 快捷键 |
|---|---|---|---|
| 直线 | L | 删除 | E |
| 圆 | C | 复制 | CO/CP |
| 矩形 | REC | 镜像 | MI |
| 多段线 | PL | 偏移 | O |
| 修剪 | TR | 移动 | M |
| 旋转 | RO | 缩放 | SC |
| 线性标注 | DLI | 半径标注 | DRA |
| 对象捕捉 | F3 | 图层 | LA |
| 特性匹配 | MA | 视图缩放-全部 | ZA |
相关问答FAQs：
Q1：如何快速绘制多个相同间距的图形？
A：可使用“阵列（ARRAY）”命令中的“矩形阵列”或“路径阵列”，绘制多个等间距的圆，选择“矩形阵列”，设置行数、列数、间距及阵列角度，即可一次性生成，若需沿路径（如曲线）阵列，可选择“路径阵列”，指定路径对象和项目数量，系统会自动沿路径分布图形。
Q2：CAD中文字显示为问号或乱码怎么办？
A：通常是由于文字样式与当前字体不匹配导致，解决方法：打开“文字样式（STYLE）”对话框，检查当前使用的字体是否为CAD支持的字体（如.shx字体或TrueType字体），若为问号，可更换为正确的字体（如“宋体”“txt.shx”），然后点击“置为当前”并应用，若仍无法解决，可能是文件编码问题,建议重新输入文字或检查字体文件是否损坏。
