偏移命令是计算机辅助设计（CAD）软件中一种常用的编辑工具，主要用于创建与选定对象平行且保持一定距离的新对象，该命令在二维和三维设计中都有广泛应用，能够快速生成相似的图形结构，显著提高绘图效率，偏移命令的核心功能是通过指定距离或点来复制并平移对象，同时保持原对象的形状、大小和方向不变，适用于直线、多段线、圆、弧、矩形等多种几何元素。
偏移命令的操作通常分为距离偏移和通过点偏移两种方式，距离偏移需要用户输入一个具体的数值，新对象将与原对象在该数值距离上平行复制；通过点偏移则允许用户通过点击指定点，新对象将自动通过该点并与原对象平行，在绘制道路轮廓时，使用偏移命令可以快速生成车道线或路沿石；在机械设计中，可用于创建同心圆或平行轮廓线，需要注意的是，偏移命令对多段线等复合对象尤为有效，因为它能保持整体形状的连续性,而不会打断对象的结构。
偏移命令的参数设置和使用场景较为灵活，以AutoCAD软件为例，执行偏移命令后，用户可以通过命令行输入“O”并回车，随后选择偏移对象并指定偏移距离或点，偏移命令还支持“删除”和“图层”选项：勾选“删除”可在偏移后自动删除原对象；选择“图层”可将新对象放置在指定图层上，这些选项使偏移命令在不同设计需求中更具适应性，在建筑平面图中，通过偏移墙体线可以快速生成门窗洞口,同时保留原墙体线作为参考。
以下是偏移命令在不同对象类型中的效果对比表：
| 对象类型 | 偏移效果 | 注意事项 |
|---|---|---|
| 直线 | 生成与原直线平行的另一条直线，长度不变 | 偏移方向需通过点击位置确定 |
| 圆 | 生成同心圆，半径根据偏移距离增大或减小 | 负值偏移向内，正值偏移向外 |
| 多段线 | 保持顶点关系和线宽，整体平行偏移 | 若多段线含圆弧，偏移后圆弧半径会调整 |
| 矩形 | 生成与原矩形平行的另一个矩形，边长不变 | 偏移后矩形面积可能因圆角处理而变化 |
| 样条曲线 | 生成形状相似的平行曲线，但控制点会重新计算 | 复杂曲线偏移后可能出现形状失真 |

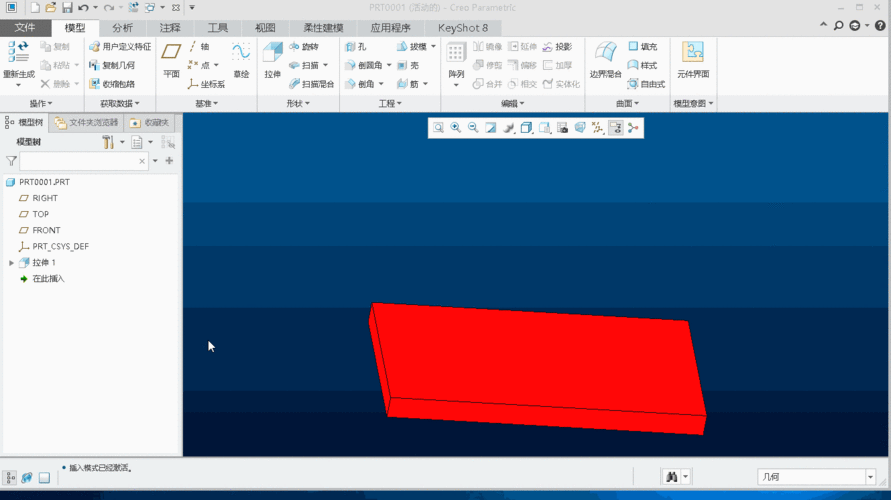

尽管偏移命令功能强大，但在使用时仍需注意常见问题，偏移封闭对象（如多边形）时，若偏移距离过大，可能导致对象自相交或变形；偏移多段线时，若原对象包含非线段元素（如宽度不一致的线段），偏移结果可能不符合预期，在三维建模中，偏移命令通常仅适用于二维对象，若需在三维空间中偏移曲面,需使用专门的曲面偏移工具。
相关问答FAQs：
Q1: 偏移命令可以用于非连续线型（如虚线）吗？
A1: 可以，偏移命令会保留原对象的线型特性，偏移生成的对象将自动继承相同的线型，但需注意，若偏移后线型比例不合适，可能需要通过“LTSCALE”命令调整显示效果。
Q2: 为什么偏移后的多段线出现断裂或尖角？
A2: 通常是由于原多段线包含极小的线段或角度过小的圆弧，建议在偏移前使用“PEDIT”命令的“合并”或“平滑”选项优化多段线结构,或适当增大偏移距离以避免自相交。
