在CAD软件中，尺寸标注是工程设计中不可或缺的重要环节，它直接关系到图纸的可读性和准确性，CAD量尺寸命令（即尺寸标注工具）能够帮助用户快速、精确地测量并标注图形对象的尺寸信息，如长度、角度、直径、半径等，不同CAD软件（如AutoCAD、浩辰CAD、中望CAD等）的尺寸标注命令虽略有差异，但核心功能和使用逻辑高度相似，以下将以AutoCAD为例，详细解析常用尺寸标注命令的使用方法、技巧及注意事项。
尺寸标注的基本组成与类型
尺寸标注通常由尺寸线、尺寸界线、箭头（或斜线）和尺寸文字四部分组成，根据标注对象的不同，CAD提供了多种标注类型，主要包括：线性标注（标注水平、垂直或倾斜方向的长度）、对齐标注（标注倾斜对象的实际长度）、角度标注（标注两条非平行线之间的角度）、半径标注（标注圆或圆弧的半径）、直径标注（标注圆或圆弧的直径）、弧长标注（标注圆弧的长度）、坐标标注（标注点的坐标位置）等，还有基线标注和连续标注,它们基于已有标注快速创建连续或平行的尺寸链。

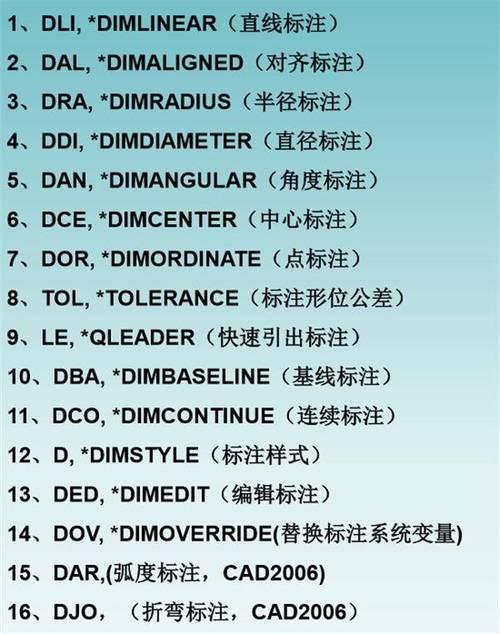

常用尺寸标注命令详解
线性标注（DIMLINEAR）
用于标注水平或垂直方向的尺寸，执行命令后，依次选择标注的两个端点，或直接选取对象，系统会自动生成水平或垂直的尺寸线，若需标注倾斜尺寸，可通过指定“旋转（R）”选项自定义尺寸线角度。
操作步骤：
- 输入命令
DIMLINEAR，回车； - 指定第一条尺寸界线原点（或选择对象）；
- 指定第二条尺寸界线原点；
- 拖动鼠标确定尺寸线位置,单击完成标注。
对齐标注（DIMALIGNED）
与线性标注不同，对齐标注的尺寸线始终与标注对象平行，适用于标注倾斜直线的实际长度，操作步骤与线性标注类似，但无需考虑方向，系统会自动对齐。
适用场景：标注斜边、非水平/垂直的轮廓尺寸。
角度标注（DIMANGULAR）
用于标注两条直线、三个点或圆弧的角度，执行命令后，可选择两条直线（顶点为交点）、三个点（顶点、起点、终点）或圆弧（圆心为顶点，端点为起点和终点）。
注意事项：若需标注钝角，需确保选择对象的顺序正确；通过“多行文字（M）”选项可添加角度符号（°）或修改文字内容。

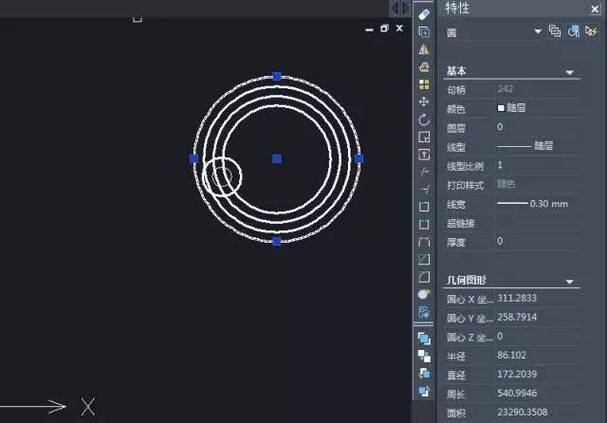

半径/直径标注（DIMRADIUS/DIMDIAMETER）
- 半径标注（DIMRADIUS）：选择圆或圆弧后，系统自动生成半径尺寸，箭头指向圆心。
- 直径标注（DIMDIMETER）：操作类似半径标注，但显示直径符号（Ø）。
技巧：通过“文字（T）”选项可自定义前缀或后缀，如添加“R”或“Ø”；通过“箭头位置”调整箭头指向圆内或圆外。
基线标注（DIMBASELINE）与连续标注（DIMCONTINUE）
两者均需以已有线性标注或角度标注为基准：
- 基线标注：从第一条尺寸界线开始，生成多个平行的尺寸标注，适用于总长或基准尺寸的标注。
- 连续标注：从前一条尺寸的第二条尺寸界线开始，生成连续的尺寸链，适用于分段尺寸的标注。
操作步骤：先创建一个基准标注，执行命令后直接选择下一个标注点,系统自动关联前一个标注。
快速标注（QDIM）
批量标注多个对象的尺寸，支持线性、坐标、半径、直径等多种类型，执行命令后，选择对象（如多个线段、圆弧），系统会自动生成最优的标注布局,大幅提高标注效率。
尺寸标注的样式管理与编辑
标注样式（DIMSTYLE）
统一的标注样式能保证图纸的规范性，通过DIMSTYLE命令可创建、修改和标注样式，包括尺寸线、尺寸界线、箭头、文字等参数的设置。
- 调整箭头样式（实心、空心、倾斜等）；
- 设置文字高度、对齐方式（水平、与尺寸线对齐）；
- 修改尺寸界线超出长度、起点偏移量等。
建议：根据制图标准（如GB、ISO）预设常用样式,避免重复设置。
编辑标注尺寸
- 编辑标注文字（DIMTEDIT）：移动文字位置、旋转文字角度或对齐文字与尺寸线。
- 标注更新（DIMUPDATE）：当标注样式修改后，通过此命令更新已有标注。
- 夹点编辑：直接拖动尺寸线、尺寸界线或文字的夹点,快速调整位置和方向。
尺寸标注的实用技巧
- 对象捕捉辅助：标注时务必开启“端点交点、圆心”等对象捕捉，确保精度。
- 关联性标注：默认情况下，标注与图形对象关联，修改图形尺寸时标注会自动更新。
- 图层管理：将尺寸标注单独置于一个图层，便于控制显示和打印。
- 公差标注：通过“多行文字编辑器”添加公差符号（如上偏差、下偏差），或使用“公差标注”命令创建形位公差框格。
常见问题与解决
- 尺寸文字显示为问号或乱码：通常因文字样式未设置中文字体，需修改标注样式的文字字体为“宋体”或“仿宋”。
- 标注尺寸与实际尺寸不符：检查绘图比例（如按1:100绘图时，标注应使用“全局比例”调整）或单位设置（单位类型、精度）。
相关问答FAQs
问题1：如何标注带有公差的尺寸？
解答：在执行线性标注命令后，选择对象并指定尺寸线位置前，输入“多行文字（M）”或“文字（T）”，在文字编辑器中输入基本尺寸，然后使用控制码添加公差符号，输入“Φ50+0.021^-0.002”（需配合“堆叠”功能），或通过“标注样式管理器”的“公差”选项卡直接设置公差类型和数值。
问题2：为什么标注的箭头显示为小方块或无法显示？
解答：通常由两个原因导致：一是标注样式中的箭头大小设置过小，可在“标注样式管理器”中调整“箭头大小”值；二是当前标注样式使用的箭头类型为“实心闭合”，但显示问题可能由视图分辨率或打印样式引起，尝试执行“重生成（RE）”命令或检查打印样式表设置。
