CAD标注角度命令怎么用?

在CAD软件中,角度标注是工程绘图中常用的功能,用于精确标注两条直线、多段线、圆弧或对象之间的夹角,掌握角度标注命令的操作方法和技巧,能够显著提升绘图效率和标注准确性,本文将详细解析CAD中角度标注命令的使用方法、参数设置、常见问题及解决方案。

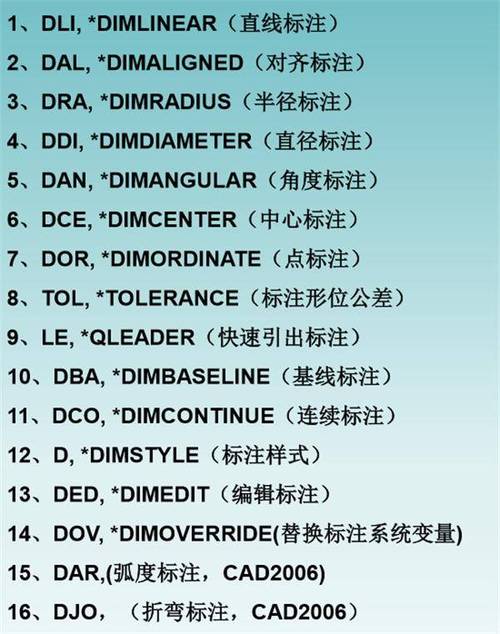

CAD标注角度命令怎么用?-图1
(图片来源网络,侵删)

角度标注命令的调用方式

在CAD中,角度标注主要通过以下三种方式调用:

  1. 功能区命令:在“注释”选项卡下的“标注”面板中,点击“角度”按钮(图标为∠)。
  2. 命令行输入:在命令行中输入DIMANGULAR或简化命令DAN,按回车键确认。
  3. 工具栏:在经典工具栏的“标注”工具栏中,选择角度标注图标。

角度标注的操作步骤

基本标注流程

以标注两条直线夹角为例,具体步骤如下:

  • 启动命令:调用DIMANGULAR命令后,命令行提示“选择圆弧、圆、直线或<指定顶点>”。
  • 选择对象
    • 若标注两条直线的夹角,依次选择第一条直线和第二条直线,系统自动计算并显示角度标注。
    • 若标注圆弧的角度,直接选择圆弧,系统将以圆弧的圆心和端点为基准进行标注。
    • 若标注圆上两点间的角度,选择圆后依次指定两点,系统以圆心为顶点标注角度。
    • 若通过指定顶点标注角度,输入V(顶点选项),依次指定角顶点、第一条边端点和第二条边端点。
  • 调整标注位置:移动光标至合适位置,单击确认标注的放置位置。
  • 完成标注:按回车键或ESC键退出命令。

不同对象的标注示例

标注对象 操作步骤
两条直线夹角 选择第一条直线→选择第二条直线→移动光标确定标注位置。
圆弧的角度 直接选择圆弧→系统自动标注圆弧的包含角。
圆上两点间的角度 选择圆→指定第一点→指定第二点→系统以圆心为顶点标注两点间的圆心角。
三点定义的角度 输入V→指定顶点→指定第一条边上的点→指定第二条边上的点→放置标注。

角度标注的参数设置

通过标注样式管理器(DIMSTYLE命令)可以调整角度标注的外观和精度:

  1. 符号和箭头:设置箭头样式(实心、小点等)、箭头大小,以及角度标注的符号(度、分、秒格式)。
  2. 文字:调整文字高度、颜色、位置(水平/垂直对齐)及是否显示公差。
  3. 主单位:设置单位格式(十进制度数、度/分/秒等)、精度(如小数位数0.00)和角度方向(顺时针/逆时针)。
  4. 调整:控制尺寸线、文字的位置,是否手动放置文字等。

常见参数调整示例:

  • 显示度分秒:在“主单位”选项卡中,将“单位格式”设为“度/分/秒”,精度选择“0d00'00””。
  • 隐藏尺寸线:在“直线”选项卡中,勾选“尺寸线1”或“尺寸线2”的“隐藏”复选框。

高级技巧与注意事项

  1. 标注钝角与锐角:选择直线的顺序会影响标注方向,若需标注钝角,可先选择形成钝角的两条直线;若需标注锐角,则反向选择直线。
  2. 关联标注:确保标注对象未被分解(EXPLODE命令),否则标注与对象的关联性会丢失,修改对象时标注不会自动更新。
  3. 连续标注:使用DIMCONTINUE命令可快速标注连续的角度,需先创建一个基准角度标注。
  4. 标注反向:若标注方向错误,可通过“特性”面板(Ctrl+1)修改“文字”选项中的“标注方向”或“尺寸线”的“角度”值。

常见问题与解决方案

  1. 问题:标注角度时显示为0°或180°。
    原因:选择的直线方向相反或共线。
    解决:重新选择直线,确保两条直线不平行;或使用“指定顶点”模式手动定义角度。

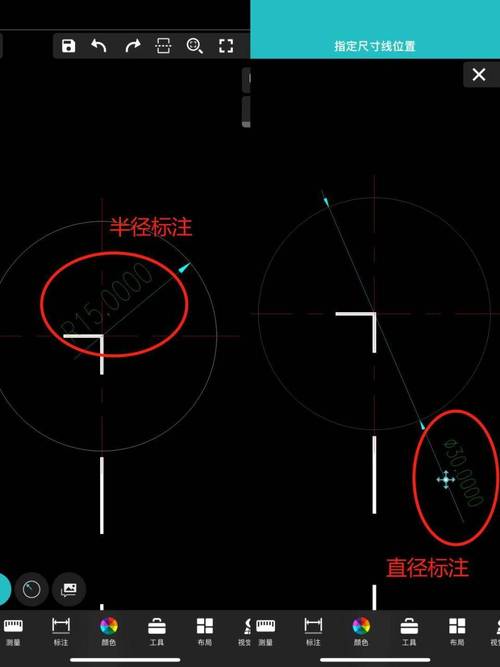

    CAD标注角度命令怎么用?-图2
    (图片来源网络,侵删)
  2. 问题:角度标注文字位置不理想。
    原因:默认放置位置不满足需求。
    解决:在标注时手动拖动文字至合适位置;或通过“标注样式”中的“文字”选项卡调整文字对齐方式。

相关问答FAQs

问题1:如何标注圆弧的圆心角?
解答:调用DIMANGULAR命令后,直接选择圆弧对象,系统会自动以圆弧的圆心和两端点为基准标注圆心角,若需标注圆弧上任意两点与圆心的夹角,需使用“指定顶点”模式,依次选择圆心、第一点和第二点。

问题2:如何将角度标注的单位设置为度/分/秒格式?
解答:输入DIMSTYLE命令打开标注样式管理器,选择当前样式后点击“修改”,在“主单位”选项卡中将“单位格式”设为“度/分/秒”,并设置精度(如“0d00'00””),最后点击“确定”应用设置,此时新创建的角度标注将显示为度/分/秒格式。

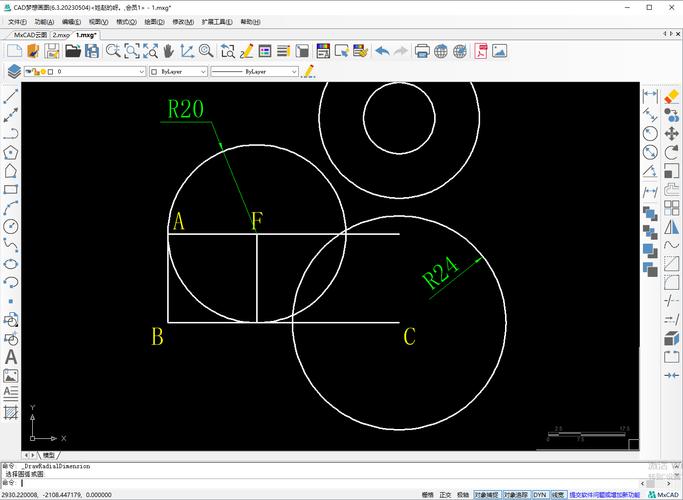

CAD标注角度命令怎么用?-图3
(图片来源网络,侵删)
