在CAD绘图过程中,剖断线是一种常用的表达方式，主要用于表示物体被截断后的内部结构或隐藏部分的轮廓，为了提高绘图效率，CAD软件为剖断线的绘制和编辑提供了专门的快捷命令，熟练掌握这些命令能够显著提升工作速度，以下是关于剖断线CAD快捷命令的详细说明，包括常用命令、操作步骤及注意事项。
在CAD中,剖断线的绘制通常涉及多个命令的组合使用，其中最核心的命令包括“BREAK”（打断）、“EXTEND”（延伸）、“TRIM”（修剪）以及“BLOCK”（块）等，以AutoCAD为例，首先需要绘制剖断线的基本轮廓，这可以通过直线（LINE）、多段线（PLINE）或样条曲线（SPLINE）命令完成，使用“PLINE”命令可以绘制连续的折线，适合创建规则的剖断线；而“SPLINE”命令则更适合绘制不规则的剖断轮廓，绘制完成后，若需要对剖断线进行断开处理，可使用“BREAK”命令，其快捷键为“BR”，执行该命令后，需选择要断开的对象并指定断点，系统会将对象在指定点处断开为两个独立部分，若需调整剖断线的长度，可结合“EXTEND”（快捷键“EX”）和“TRIM”（快捷键“TR”）命令，前者用于将对象延伸至指定边界，后者则用于修剪对象超出边界的部分。
对于复杂的剖断线,如机械制图中的波浪形剖断线，可通过“LINETYPE”命令加载特定的线型（如“ZIGZAG”），或使用“REVCLOUD”（修订云线）命令快速生成不规则的剖断效果，为提高重复利用率，可将常用的剖断线创建为块（BLOCK，快捷键“B”），通过“INSERT”（快捷键“I”）命令快速调用，在创建块时，建议定义基点，以便后续插入时精确定位，若需编辑块定义，可使用“BLOCKEDIT”命令（快捷键“BE”）进入块编辑器，对剖断线的形状、属性等进行修改。

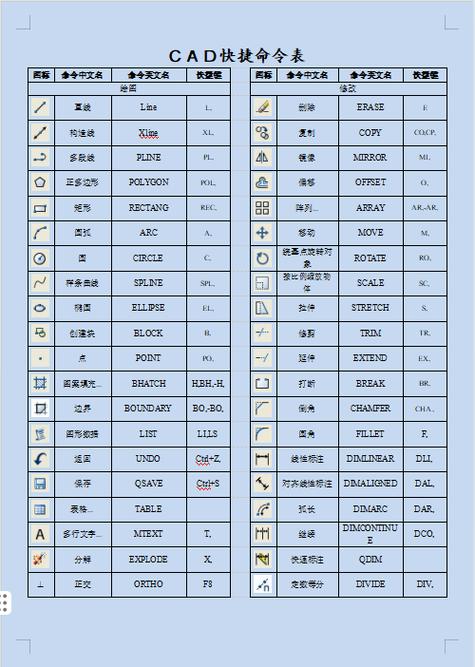

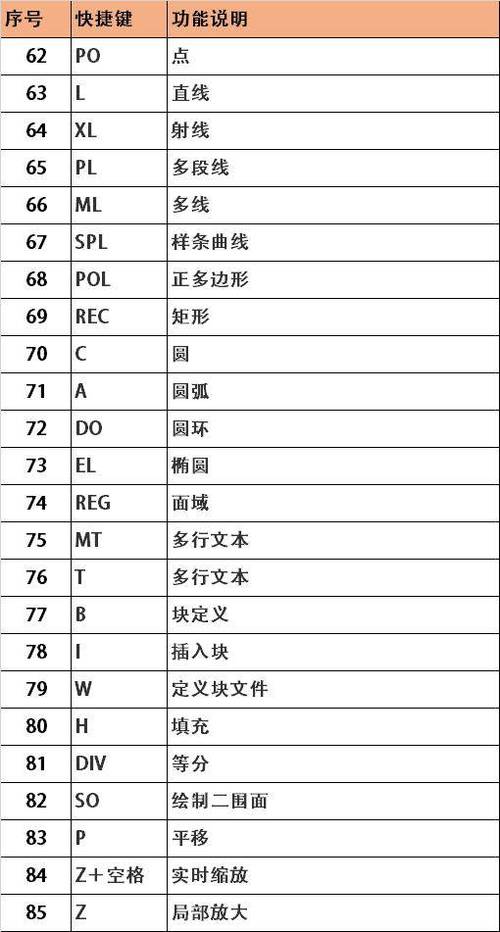

以下是剖断线绘制中常用快捷命令的总结表格：
| 命令名称 | 快捷键 | 功能说明 | 适用场景 |
|---|---|---|---|
| BREAK | BR | 断开对象 | 将剖断线在指定点处断开 |
| EXTEND | EX | 延伸对象 | 将剖断线延伸至边界 |
| TRIM | TR | 修剪对象 | 去除剖断线多余部分 |
| PLINE | PL | 绘制多段线 | 创建连续的剖断线轮廓 |
| SPLINE | SPL | 绘制样条曲线 | 生成不规则剖断线 |
| REVCLOUD | REVC | 绘制修订云线 | 快速创建波浪形剖断线 |
| BLOCK | B | 创建块 | 将常用剖断线保存为可复用对象 |
| INSERT | I | 插入块 | 调用已定义的剖断线块 |
在使用剖断线命令时,需注意以下几点：确保对象选择准确，尤其在执行“BREAK”或“TRIM”命令时，需仔细指定边界和修剪范围；合理利用图层管理，将剖断线单独放置于一个图层中，便于统一控制显示和打印属性；对于动态块的使用，可通过添加参数和动作（如拉伸、旋转）使剖断块更具灵活性，适应不同尺寸的绘图需求。
相关问答FAQs：
问题1：如何快速绘制波浪形剖断线？
解答：在AutoCAD中，可使用“REVCLOUD”命令（快捷键“REVC”）快速绘制波浪形剖断线，执行命令后，指定起点并移动鼠标，系统会自动生成连续的波浪线，若需调整波浪大小，可在命令行输入“S”并设置最大和最小弧长，完成后按回车键确认即可。
问题2：如何修改已创建的剖断线块？
解答：若需修改已定义的剖断线块，可使用“BLOCKEDIT”命令（快捷键“BE”），在弹块的编辑器中修改剖断线的形状、线型或添加属性，修改完成后，点击“保存块”并关闭编辑器，所有插入的该块将自动更新为新的定义，若仅需修改单个块实例，可先使用“EXPLODE”命令（快捷键“X”）炸开块，再进行手动编辑。
