在3ds Max中，倒角剖面命令（Bevel Profile）是一种强大的建模工具，它通过沿着指定路径拉伸二维图形并添加倒角效果，快速创建复杂的立体模型，该命令常用于制作带有斜面或装饰性边缘的物体，如家具轮廓、建筑构件、产品外壳等，与基础的挤出（Extrude）或倒角（Bevel）命令相比，倒角剖面提供了更高的灵活性，允许用户自定义截面形状和路径，从而实现更精细的造型控制。
倒角剖面命令的核心原理与参数解析
倒角剖面命令的核心操作分为两步：首先定义一个二维图形作为“截面”（Profile），再指定另一个二维图形作为“路径”（Path），截面会沿着路径进行拉伸，并在拉伸过程中根据路径的形状自动生成倒角或斜面效果，要正确使用该命令，需理解以下关键参数：
截面（Profile）与路径（Path）的选择
- 截面图形：决定模型最终的横截面形状，制作圆桌边缘时，截面可以是矩形或圆形；制作楼梯扶手时，截面可能是带有弧度的多边形，截面图形需为闭合样条线，且顶点数量不宜过多，以避免后期调整复杂。
- 路径图形：控制截面拉伸的方向和形态，路径可以是直线、曲线或复杂的多段线，但必须是单一开放或闭合的样条线，若路径为闭合图形，截面会沿路径整体旋转拉伸；若为开放路径，则截面从路径起点向终点线性延伸。
命令参数面板详解
执行“倒角剖面”命令后，在修改器堆栈中会出现参数面板，主要包含以下设置：
| 参数类别 | 具体参数 | 作用说明 |
|---|---|---|
| 截面（Profile） | Pick Profile（拾取截面） | 点击后在视图中选择作为截面的二维图形。 |
| 路径（Path） | Pick Path（拾取路径） | 点击后在视图中选择作为路径的二维图形。 |
| 封口（Capping） | Start（开始端）、End（结束端） | 控制路径起点和终点是否生成封闭面，默认勾选，适用于闭合路径或需要封闭端口的模型。 |
| 分段数（Segments） | Path（路径分段）、Profile（截面分段） | 路径分段数决定路径上的细节密度（如曲线的平滑度）；截面分段数影响倒角的细腻程度，数值越高，斜面过渡越平滑。 |
| 方向（Direction） | X/Y/Z轴对齐或沿路径方向 | 设置截面拉伸的初始方向，默认为“沿路径”，使截面始终与路径切线方向垂直。 |
| 扭曲（Twist） | 角度值 | 控制截面在拉伸过程中是否发生扭转，适用于制作螺旋或扭曲造型（如DNA双螺旋结构）。 |
高级技巧：参数化调整与优化
- 分段数优化：过高的分段数会增加模型面数，影响渲染和计算效率，在预览阶段可降低分段数，最终渲染前再根据需求调整。
- 路径与截面的对齐：若截面与路径方向不匹配，可能导致拉伸扭曲，可通过旋转截面图形或使用“对齐”工具调整初始角度。
- 焊接顶点：倒角剖面后，模型可能存在冗余顶点，执行“编辑样条线”修改器中的“焊接顶点”命令，可合并相邻顶点，提升模型规范性。
倒角剖面命令的应用场景与实例
场景1：欧式相框建模

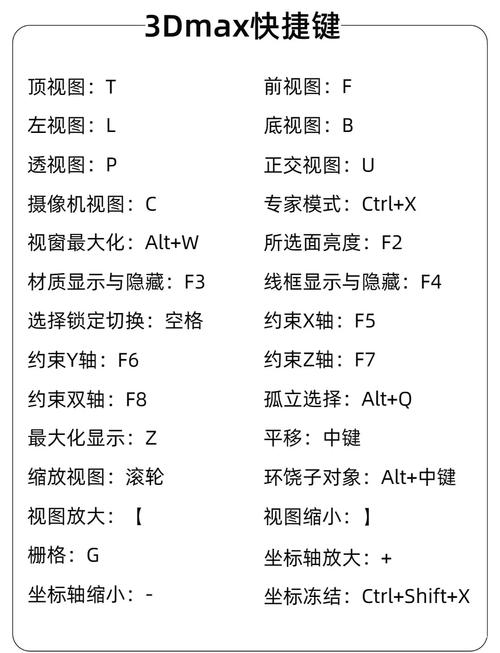

- 绘制截面：在前视图中绘制一个矩形作为相框外轮廓，内部再绘制一个小矩形作为内轮廓，通过“附加”命令合并为单一样条线，并添加“轮廓”生成相框厚度。
- 绘制路径：在顶视图中绘制一个矩形作为相框的路径。

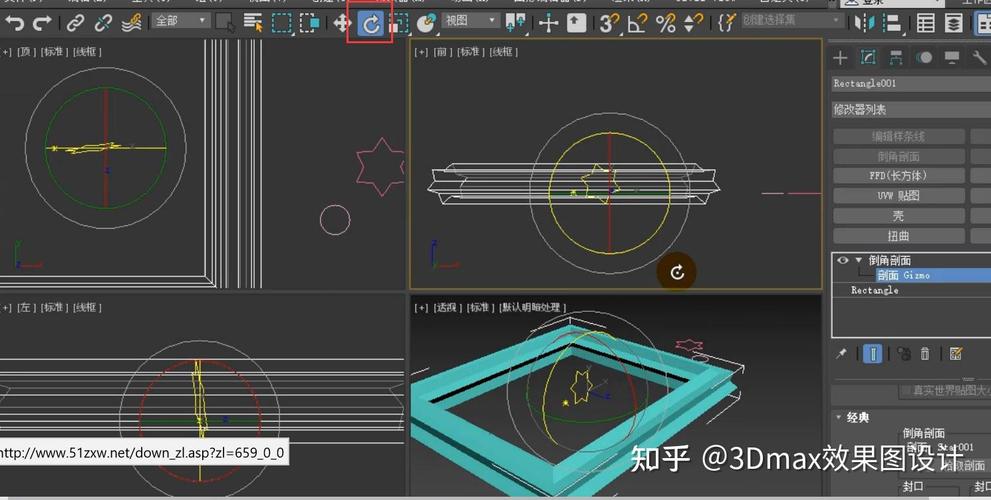

- 执行倒角剖面：选择截面图形，添加“倒角剖面”修改器，拾取路径图形，调整路径分段数为12，使相框四角过渡平滑。
- 细节优化：为模型添加“涡轮平滑”修改器，分段数设为2，消除棱角生硬感。
场景2：楼梯扶手设计
- 截面设计：在左视图中绘制扶手的横截面（如带弧度的矩形），通过“编辑样条线”调整顶点类型为“贝塞尔曲线”，使倒角更自然。
- 路径绘制：在顶视图中用“线”工具绘制楼梯的螺旋或直线路径。
- 倒角与调整：拾取路径后，设置路径分段数为50（确保曲线平滑），开启“开始端”和“结束端”封口，避免空洞，若扶手出现扭曲，可调整“方向”参数为“Z轴”对齐。
常见问题与解决方案
在使用倒角剖面命令时,用户可能会遇到以下问题：
模型出现破面或空洞
原因：路径或截面图形存在自相交、断点，或分段数不足导致曲面衔接不完整。
解决方法：

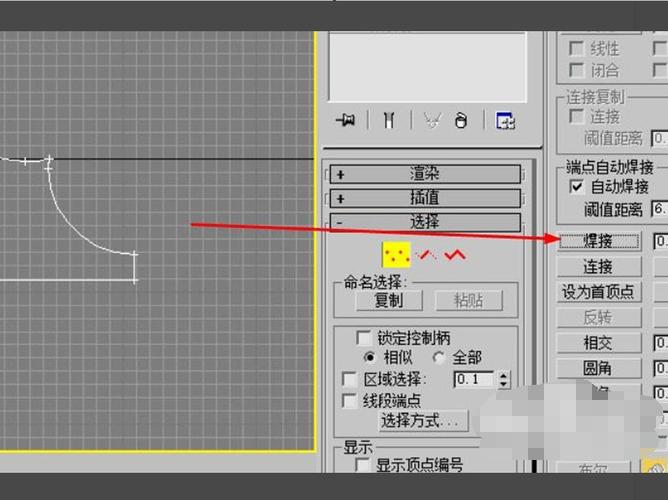

- 检查截面和路径图形是否为闭合样条线,使用“编辑样条线”的“连接”或“焊接顶点”修复断点。
- 增加路径分段数（尤其对于曲线路径），确保拉伸过程中的平滑过渡。
- 若仍存在破面,可尝试手动在破面区域添加“壳”修改器进行封闭。
截面与路径方向不匹配导致拉伸错误
原因：截面图形的初始方向与路径切线方向不垂直，导致模型扭曲或偏移。
解决方法：
- 在执行倒角剖面前,旋转截面图形，使其法线方向与预期拉伸方向一致。
- 在倒角剖面参数面板中,调整“方向”选项为“X/Y/Z轴”，强制截面沿指定轴对齐。
相关问答FAQs
Q1：倒角剖面命令与“挤出+倒角”组合有何区别？
A：倒角剖面命令通过路径和截面直接生成复杂模型，操作效率更高，且能实现非线性的拉伸形态（如螺旋、扭曲）；而“挤出+倒角”组合仅支持线性挤出，倒角效果局限于固定角度，适合制作简单的斜面物体，对于复杂路径造型，倒角剖面更具优势。
Q2：如何使用倒角剖面制作中空管道模型？
A：1. 绘制截面时，使用“矩形”工具绘制两个嵌套的矩形（外径和内径），通过“附加”合并后执行“布尔运算”挖空中心，形成环形截面。
2. 绘制直线路径（如直线或曲线）。
3. 执行倒角剖面，拾取路径后，调整“分段数”确保管道平滑，并开启“封口”选项封闭管道两端，若需调整管道厚度，可通过修改截面矩形的尺寸实现。
