在CAD 3D建模过程中，熟练掌握快捷命令能显著提升工作效率，减少鼠标操作频率，实现快速建模与编辑，以下从基础操作、视图控制、实体建模、编辑修改、显示优化等维度，详细解析常用3D快捷命令及其应用场景，并辅以操作说明和注意事项。

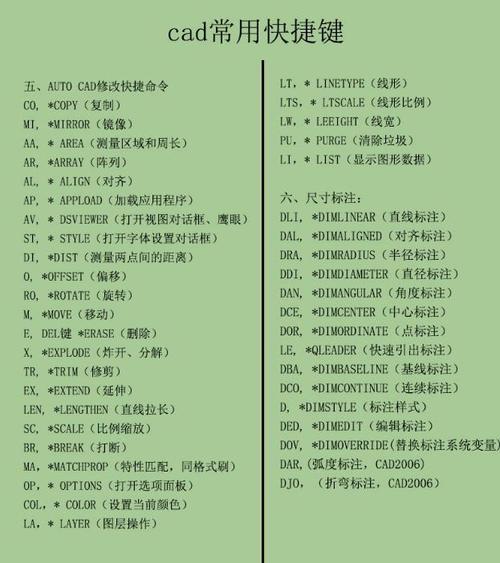

（图片来源网络，侵删）
基础操作与视图控制类命令
视图控制是3D建模的基础,灵活切换视角、调整显示模式能帮助用户更精准地操作模型。
- V（View）：打开视图管理器，可命名、保存和调用自定义视图，适用于多角度建模时快速切换视角。
- VP（Viewports）：创建多个视口，如“设置（S）”可切换为四个视口（俯视、左视、前视、等轴测），便于同步观察模型不同方向。
- SW（SWIsometric）：快速切换到西南等轴测视图，是最常用的3D视角之一，能直观显示模型的立体效果。
- SE（SEIsometric）：切换到东南等轴测视图，与西南等轴测视角方向相反，适用于特定角度观察。
- TOP/LEFT/FRONT：分别切换到俯视、左视、前视等平面视图，常用于2D草图绘制或精确对位。
- RE（Regen）：重生成模型，用于刷新显示，解决因操作导致的图形显示异常（如线条缺失）。
- RA（Redrawall）：重绘所有视口，清除屏幕残留痕迹，不影响模型数据。
- 3DO（Orbit）：启用三维动态观察器，按住鼠标左键拖动可自由旋转视角，中键缩放、右键显示快捷菜单（如“透视模式”）。
- 3DR（3Dorbit）：与3DO功能类似，但更侧重动态观察，支持调整相机距离和目标点。
- VP（Hidden）：在视口中切换隐藏线显示模式，可虚线显示被遮挡的轮廓线，需配合“隐藏线设置（HL）”调整线型比例。
实体建模类命令
3D实体建模是CAD的核心功能,以下命令可快速创建基础几何体及复杂模型。
- BOX：创建长方体，指定长宽高或两个对角点，输入“C”可绘制立方体（长宽高相等）。
- CONE：创建圆锥体，需指定底面圆心、半径（或直径）及高度，输入“E”可绘制椭圆底面圆锥。
- CYLINDER：创建圆柱体，指定底面圆心、半径（或直径）及高度，输入“E”可绘制椭圆底面圆柱。
- SPHERE：创建球体，指定球心及半径（或直径），输入“I”可绘制半球体。
- WEDGE：创建楔体，类似于长方体沿对角线切割，需指定楔体底面尺寸和高度。
- TORUS：创建圆环体，指定圆环中心、半径（圆环中心到管道中心）及管道半径（圆环截面半径）。
- PYRAMID：创建棱锥，支持多边形底面（如四棱锥、五棱锥），需指定底面边数、尺寸和高度。
- EXTRUDE（EXT）：将2D轮廓拉伸为3D实体，是命令最常用的建模命令之一，支持“路径（P）”沿曲线拉伸，或“倾斜角（T）”创建带拔模的实体（如模具型腔）。
- REVOLVE（REV）：将2D轮廓绕轴旋转为3D实体，适用于创建回转体零件（如轴、法兰、瓶身），需指定旋转轴（可选择直线、多段线等）和旋转角度（默认360°）。
- LOFT：通过多个2D轮廓截面创建复杂实体，如飞机机翼、变径管道，需按顺序选择截面，并设置路径或导向曲线。
- SWEEP：将2D轮廓沿路径曲线扫描生成实体，如弹簧、螺纹，需先绘制轮廓和路径（轮廓必须在路径所在平面内）。
编辑修改类命令
3D实体建模后,常需通过布尔运算、编辑操作调整模型细节。
（一）布尔运算命令
- UNI（Union）：并集运算，将两个或多个实体合并为一个整体，常用于组合零件。
- SUB（Subtract）：差集运算，从实体中减去与其他实体重叠的部分，如创建孔洞、凹槽，需先选择被减实体，再选择减去的实体。
- INT（Intersect）：交集运算，保留多个实体重叠部分，删除其余部分，适用于复杂相贯体建模。
（二）实体编辑命令
- MOVE（M）：移动实体，支持“位移（D）”输入精确距离，或“基点（B）”指定移动参考点。
- ROTATE（RO）：旋转实体，需指定旋转基点和角度，3D空间中需结合“旋转轴（A）”选项（如X/Y/Z轴或自定义轴）。
- SCALE（SC）：缩放实体，输入比例因子或“参照（R）”基于参考对象缩放，保持模型比例不变。
- ALIGN（AL）：对齐实体，可同时移动、旋转和缩放实体，使其与目标对象对齐，需指定源对象和目标对象的3对对应点。
- 3DARRAY（3A）：3D阵列，包括矩形阵列（行、列、层数）和环形阵列（旋转轴、项目数、填充角度），适用于重复结构建模（如散热孔、螺栓分布）。
- MIRROR3D：3D镜像，需指定镜像平面（如对象、平面、三点），适用于对称零件的快速创建。
- CHAMFER（CHA）：倒角，为实体边添加倒角，需选择基面和边，输入倒角距离。
- FILLET（F）：圆角，为实体边添加圆角，需选择边并输入圆角半径，支持“链（C）”选择连续边。
- SLICE（SL）：剖切实体，用平面或曲面切割实体，保留指定部分，常用于切割零件（如剖视图建模）。
- SECTION（SEC）：生成截面，用平面与实体相交生成2D截面轮廓，可导出为独立块或面域。
- SOLIDEDIT：实体编辑综合命令，通过子选项（如“压印（I）”“分割（P）”“抽壳（S）”）修改实体属性，抽壳（S）”可创建空心薄壁零件，如外壳、容器。
显示优化与辅助工具类命令
为提升模型显示效果和操作精度,需掌握以下显示与辅助工具命令。

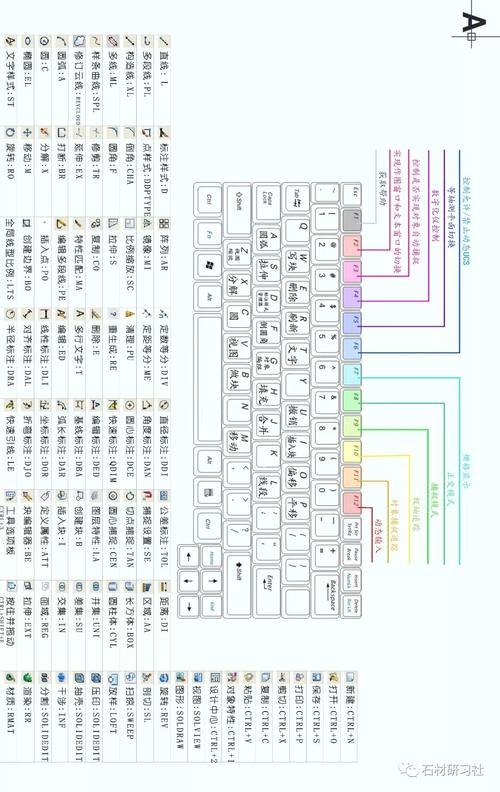

（图片来源网络，侵删）
- SHADEMODE（SHA）：设置着色模式，包括“二维线框”“三维线框”“消隐”“真实”“概念”等，真实”和“概念”可显示材质和光照，适合效果展示。
- VSCURRENT（VS）：快速设置当前视口的视觉样式，比SHADEMODE更便捷，支持“带边框着色”“灰度”“勾画”等样式。
- DISPSILH：控制是否显示实体轮廓线，设置为“1”时仅显示轮廓线，隐藏内部细节，适合观察复杂模型外形。
- OPACITY（TRANSPARENCY）：调整实体透明度，输入值0-100（0为不透明，100为完全透明），便于观察模型内部结构。
- UCS（UC）：管理用户坐标系，3D建模中常通过“新建（N）”自定义坐标系，使XY平面与建模面对齐，如倾斜表面绘制草图。
- DIMALIGNED（DAL）：对齐标注，用于标注3D模型中倾斜边的真实长度，需选择标注对象的两点。
- DIMANGULAR（DAN）：角度标注，标注两直线、平面或3D对象间的夹角。
- DIST（DI）：测量两点间距离，3D空间中可显示XYZ坐标差和直线距离，适合尺寸核对。

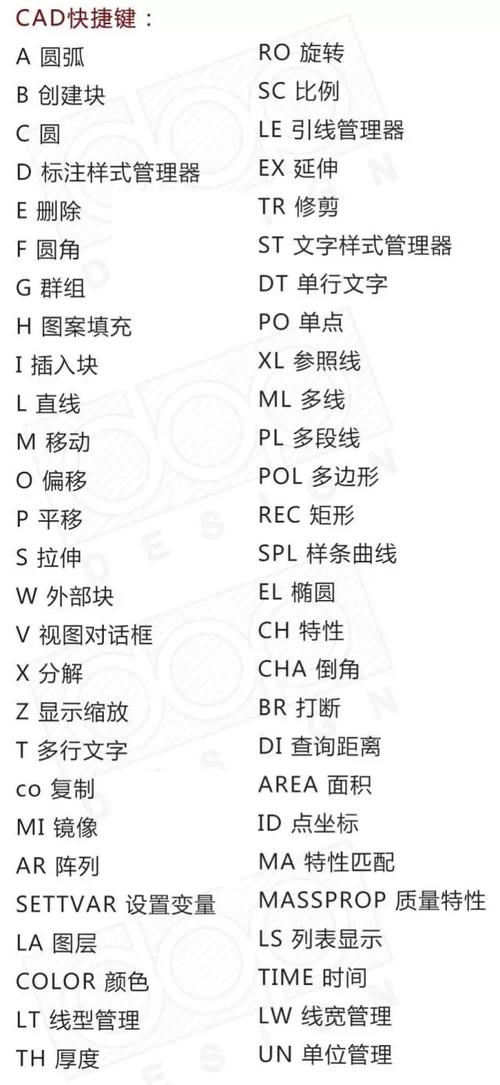

3D快捷命令操作效率提升技巧
- 命令别名自定义：通过“选项（OP）→文件→支持文件搜索路径→acad.pgp”修改命令别名，如将“EXTRUDE”简化为“E”（需避免与现有命令冲突）。
- 动态输入（DYN）：开启状态栏“动态输入”功能，可直接在光标旁输入参数，减少命令行操作，提升建模流畅度。
- 快捷键组合：例如按住“Ctrl+Shift+鼠标左键”可快速旋转视图，“Shift+鼠标中键”可平移视图，“鼠标滚轮”缩放视图（按住滚键为平移）。
- 工具栏与面板调用：通过“工具→工具栏→AutoCAD”调出“建模”“实体编辑”等工具栏，或通过“工作空间→三维建模”调出三维操作面板，直观显示常用命令。
相关问答FAQs
Q1：如何快速将2D图形转换为3D实体？
A：将2D图形转换为3D实体最常用的命令是EXTRUDE（拉伸）和REVOLVE（旋转），具体操作步骤如下：
- 拉伸（EXTRUDE）：先绘制2D闭合轮廓（如多段线、圆、椭圆），输入“EXT”并选择轮廓，指定拉伸高度（或路径），可设置倾斜角（如10°）创建带拔模的实体。
- 旋转（REVOLVE）：绘制2D闭合轮廓和旋转轴（如直线），输入“REV”选择轮廓，指定旋转轴和角度（默认360°），即可生成回转体（如圆柱、球体）。
注意：2D轮廓必须为闭合且不自交，否则无法拉伸或旋转。
Q2：3D建模中如何精确控制实体的位置和角度？
A：精确控制3D实体位置和角度需结合坐标输入、对象捕捉和辅助命令：
- 坐标输入：使用绝对坐标（如“0,0,0”）或相对坐标（如“@10,5,3”）指定基点位移，确保模型定位准确。
- 对象捕捉（OSNAP）：开启“端点（END）”“中点（MID）”“圆心（CEN）”等捕捉模式，通过“对象捕捉追踪（F11）”实现跨平面定位。
- 对齐命令（AL）：选择实体后输入“AL”，依次指定源点（如实体角点）和目标点（如参考对象角点），系统自动移动并旋转实体，实现精确对齐。
- UCS坐标系：通过“UCS”命令自定义坐标系，使XY平面与操作面对齐，例如在倾斜表面上绘制草图时，需先旋转UCS至该平面。
