在CAD软件中，合成命令是指将多个独立命令或操作步骤整合为一个简化指令，通过参数化设置实现批量处理或复杂功能的快捷执行，这类命令通常基于LISP程序、脚本或自定义工具开发，旨在提升绘图效率、减少重复操作，尤其适用于标准化设计场景，以下从合成命令的原理、常见类型、实现方式及应用场景展开详细说明。
合成命令的原理与核心价值
合成命令的本质是“命令封装”，即通过预定义逻辑将多个基础命令（如线型选择、偏移、修剪等）串联或嵌套，用户只需输入一个指令并设置关键参数，即可自动完成一系列操作，在建筑绘图中，一个“墙体绘制”合成命令可能整合了“多段线绘制”“图层切换”“尺寸标注”等步骤，用户只需输入起点和终点坐标，命令自动生成带标注的墙体，其核心价值在于：
- 效率提升：减少命令切换次数，避免重复设置（如图层、线型）。
- 标准化输出：通过固定参数确保图形符合规范（如统一线宽、颜色）。
- 错误降低：减少手动操作失误，尤其适用于复杂图形的批量处理。
常见合成命令类型及功能
合成命令可根据功能分为以下几类，具体应用示例如下表所示：
| 类型 | 功能描述 | 典型应用场景 |
|---|---|---|
| 绘图类 | 整合基础绘图命令（如直线、圆、矩形）并添加自动属性（如填充、阵列） | 绘制带填充的窗户、生成标准螺栓符号 |
| 编辑类 | 组合修改命令（如偏移、修剪、延伸），支持批量处理选中的对象 | 一次性完成多条道路中心线的偏移与标注 |
| 标注类 | 自动关联尺寸标注与图形对象，并添加统一样式（如公差、引线） | 机械零件图的批量尺寸标注 |
| 图层管理类 | 集成图层创建、切换、冻结等操作，根据对象类型自动分配图层 | 建筑平面图中按房间功能分配图层 |
实现合成命令的技术方式
-
AutoLISP/Visual LISP：
通过编写LISP程序定义新命令，例如以下代码实现“矩形阵列绘制”合成命令：(defun c:rectarray (/ pt1 pt2 rows cols spacing) (setq pt1 (getpoint "\n输入起点：")) (setq pt2 (getpoint pt1 "\n输入终点：")) (setq rows (getint "输入行数：")) (setq cols (getint "输入列数：")) (setq spacing (getdist "输入间距：")) (command "_rectang" pt1 pt2) (repeat (1- rows) (command "_array" "L" "" "R" rows cols spacing) ) (princ) )加载后输入
rectarray即可执行矩形阵列绘制。

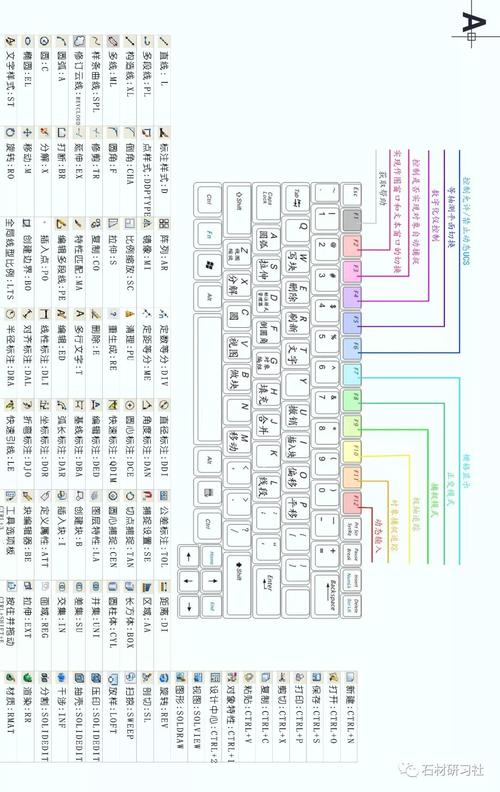

（图片来源网络，侵删） -
脚本文件（.scr）：
将一系列命令按顺序写入脚本文件，如draw_line.scr包含：line 0,0 100,0 100,100 close通过
script命令运行脚本，实现连续绘图。 -
动态块（Dynamic Blocks）：
在块属性中添加参数（如线性、旋转），通过动作（拉伸、阵列）实现合成效果，一个“门”动态块可通过拉伸参数自动调整开启角度。 -
第三方插件：
如AutoCAD的Express Tools或行业专用插件（如建筑插件ArchT），提供预设合成命令库，用户可直接调用。

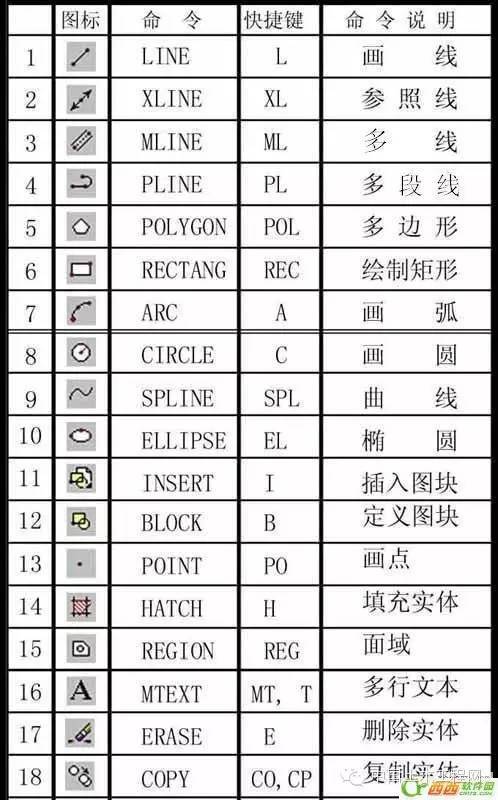

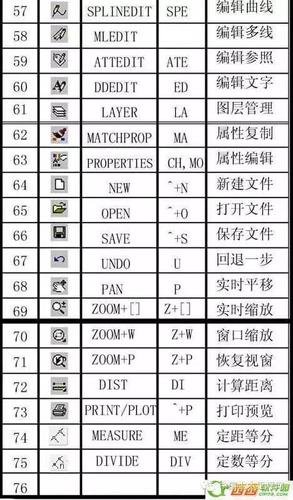

（图片来源网络，侵删）
应用场景与注意事项
合成命令在工程设计中应用广泛，
- 机械设计：使用“螺栓生成”命令自动绘制不同规格的螺栓符号，并关联材料属性表。
- 电气工程：通过“线路标注”命令自动添加导线编号并检查回路连通性。
注意事项：
- 参数设计：需明确命令的必要参数（如长度、数量），避免冗余输入。
- 错误处理：在LISP程序中添加异常捕获（如
if判断无效输入），防止程序中断。 - 兼容性：确保合成命令在CAD不同版本中均可运行，避免依赖高版本特有功能。
相关问答FAQs
Q1：如何创建自定义合成命令？
A1：可通过AutoLISP编程实现，以创建“带圆角的矩形”命令为例，步骤如下：
（1）打开CAD，输入appload加载LISP文件；
（2）编写代码：
(defun c:roundrect (/ pt1 pt2 width height radius) (setq pt1 (getpoint "\n输入第一角点：")) (setq pt2 (getpoint pt1 "\n输入对角点：")) (setq width (- (car pt2) (car pt1))) (setq height (- (cadr pt2) (cadr pt1))) (setq radius (getdist "输入圆角半径：")) (command "_rectang" pt1 pt2 "r" radius) (princ) )
（3）保存为.lsp文件，加载后输入roundrect即可调用。
Q2：合成命令与普通命令的区别是什么？
A2：普通命令是CAD内置的基础功能（如line、circle），需手动逐步操作；合成命令则是通过二次开发整合多个普通命令，支持参数化批量处理，例如普通array命令需手动选择对象并设置参数，而“智能阵列”合成命令可自动识别对象类型并应用预设阵列规则,显著减少操作步骤。
