在CAD软件中,绘制立方体是三维建模的基础操作之一，掌握立方体命令的用法对于创建复杂三维模型至关重要，本文将详细介绍CAD中立方体命令的调用方式、参数设置、操作技巧及常见应用场景，帮助用户快速掌握这一核心功能。

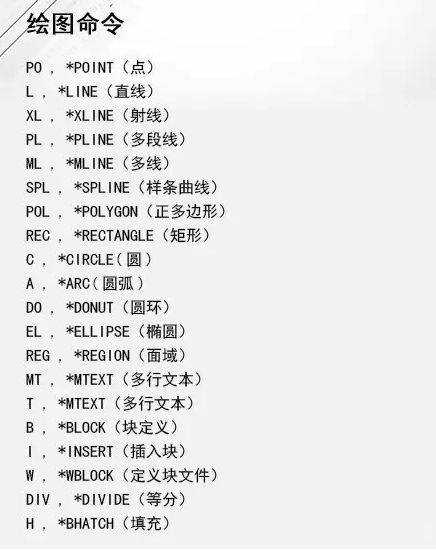

立方体命令的调用方法
在CAD中,立方体命令通常通过以下三种方式调用：
- 命令行输入：直接在命令行中输入"BOX"并按回车键，这是最快捷的调用方式。
- 功能区面板：切换到"三维建模"选项卡，在"三维"或" primitives"面板中找到"立方体"图标（通常显示为立方体形状）。
- 工具栏：在经典工作空间中，可通过"工具"→"工具栏"→"三维建模"调出工具栏，点击立方体按钮。
不同版本的CAD（如AutoCAD、浩辰CAD等）调用路径可能略有差异，但核心命令名称均为"BOX"。
立方体命令的操作流程
执行立方体命令后,CAD会提示用户依次指定立方体的底面参数和高度参数，具体步骤如下：
指定底面第一个角点
这是创建立方体的起点,用户可在绘图区点击任意位置或输入精确坐标（如"0,0,0"）作为底面的一个顶点，若需要动态绘制，可结合"正交模式"或"极轴追踪"确保方向准确。
指定底面对角点
输入第二个角点后,CAD将生成一个矩形底面，此时可通过以下方式调整底面形状：
- 输入长度和宽度：在命令行直接输入数值（如"100,80"），分别代表长和宽。
- 启用"立方体"选项：输入"C"并回车，强制生成边长相等的立方体（即正方体）。
- 使用"矩形"选项：输入"R"后，通过指定矩形的长、宽或对角点来定义底面。
指定高度
底面确定后,需输入立方体的高度值，高度可通过以下方式输入：
- 直接输入数值：如输入"50"表示高度为50单位。
- 动态拖拽：移动鼠标确定高度方向，点击确认。
- 启用"两点"选项：输入"2P"，通过指定两点间的距离作为高度。
其他参数设置
在绘制过程中,命令行会显示以下选项：
- 圆角：输入"F"可创建圆角立方体，需指定圆角半径。
- 旋转：输入"RO"可围绕底面中心点旋转立方体。
- 表达式：输入"=数学表达式"（如"=50*2"）动态计算尺寸。

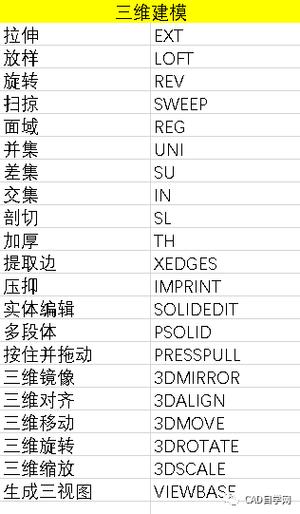

立方体命令的高级应用
参数化建模
结合CAD的参数化功能,可通过"约束"和"参数管理器"使立方体尺寸与标注关联，修改标注值后，立方体将自动更新大小。
布尔运算
将立方体与其他三维实体（如球体、圆柱体）结合，可通过"并集"、"差集"、"交集"命令创建复杂模型，用"差集"命令在立方体上挖出孔洞。
三维阵列与镜像
利用"3DARRAY"命令可快速生成多个立方体阵列，"MIRROR3D"命令则可沿指定平面镜像立方体，提高建模效率。
材质与渲染
为立方体添加材质（如金属、木材）并设置光源后，可通过"渲染"命令生成逼真的三维效果图。
操作技巧与注意事项
- 坐标输入技巧：在输入坐标时，可使用相对坐标（如"@100,0"）表示与前一点的偏移量。
- 动态UCS：启用"动态UCS"功能后，可在立方体的任意面上直接绘制二维图形，快速构建复杂结构。
- 视觉样式：通过"视觉样式"选项（如"线框"、"消隐"、"真实感"）切换立方体的显示效果，便于观察细节。
- 错误修正：若绘制错误，可在命令行输入"U"撤销操作，或使用"ERASE"命令删除实体。
- 单位设置：确保绘图单位与实际需求一致（如毫米、米），可通过"UNITS"命令调整。
常见应用场景
| 应用场景 | 操作要点 |
|---|---|
| 建筑建模 | 用立方体搭建墙体、柱子，通过布尔运算开窗、开门。 |
| 机械零件设计 | 创建基座、外壳等基础结构，结合圆角、倒角命令优化细节。 |
| 包装结构设计 | 根据尺寸参数化生成立方体模型，展开为二维平面图用于切割。 |
| 游戏资产制作 | 低模立方体作为基础单元，通过细分、雕刻工具细化模型。 |
