在CAD软件中，立体图（三维模型）的创建是工程设计、建筑可视化及工业设计等领域的重要技能，掌握核心命令能够高效地将二维概念转化为三维实体，并通过视图、渲染等操作呈现立体效果，以下从基础建模、编辑、视图控制及渲染四个维度,详细解析CAD立体图的关键命令及其应用逻辑。

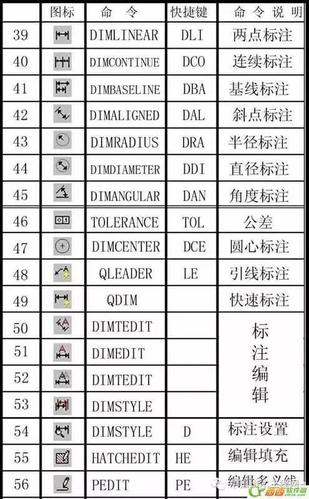

（图片来源网络，侵删）
基础建模命令：从二维到三维的构建
立体图的创建始于基础几何体的生成，CAD提供了多种直接创建三维实体的命令，同时也支持通过二维图形拉伸、旋转等方式生成复杂模型。
直接创建基本体
- BOX（长方体）：通过指定长方体的两个对角点或长、宽、高参数，快速生成规则长方体，输入“BOX”后，依次指定底面第一个角点、第二个角点，再输入高度值即可完成。
- CYLINDER（圆柱体）：用于创建圆柱或圆锥体，需定义底面圆心、半径（或直径）及高度，若选择顶面半径非零，则生成圆锥台。
- CONE（圆锥体）：与圆柱体类似，但顶点为尖点，需指定底面圆心、半径和高度，或通过顶点位置控制锥形角度。
- SPHERE（球体）：通过球心坐标和半径（或直径）生成球体，适用于管道端头、轴承滚珠等零件。
- TORUS（圆环体）：创建圆环形实体，需指定圆环中心半径、圆管半径，可生成不同粗细的环形结构，如弹簧、垫圈等。
二维图形转换三维实体
- EXTRUDE（拉伸）：将二维闭合轮廓（如多段线、圆、椭圆）沿指定路径或高度拉伸为三维实体，支持“倾斜角”参数，可生成带锥度的模型（如棱台），并可通过“路径”选项沿曲线拉伸（如管件沿路径弯曲）。
- REVOLVE（旋转）：使二维轮廓绕指定轴旋转生成回转体，适用于轴类、盘类零件，将梯形轮廓绕轴线旋转可生成锥齿轮坯料，需提前定义旋转轴（如两点或对象）。
- LOFT（放样）：通过多个二维横截面轮廓生成平滑的三维实体，适用于复杂曲面模型（如飞机机翼、汽车覆盖件），需按顺序选择横截面，并定义路径或引导线控制形状。
三维编辑命令：优化模型细节
基础模型创建后，常需通过编辑命令调整形状、位置及关系，以满足设计需求。
实体操作
- UNION（并集）：将多个实体合并为一个整体，消除重叠部分，将两个相交的长方体合并为单一复杂实体。
- SUBTRACT（差集）：从一个实体中减去另一个实体，生成孔洞或凹槽，如钻孔时，用圆柱体从长方体中差集，得到通孔。
- INTERSECT（交集）：保留多个实体的公共部分，生成相交模型，两个圆柱体交集可生成“十字”形接头。
三维修改
- 3DARRAY（三维阵列）：在三维空间中创建矩形或环形阵列，适用于重复结构（如散热孔、螺栓分布），需指定行、列、层数及间距，环形阵列需定义旋转轴和数量。
- MIRROR3D（三维镜像）：将实体相对于指定平面镜像生成对称模型，需定义镜像平面（三点、对象、视图等），对称零件的镜像复制可提高效率。
- ROTATE3D（三维旋转）：将实体绕任意轴旋转，不同于二维旋转的平面限制，需指定旋转轴（两点、对象、视图等）及旋转角度。
视图控制命令：多角度观察模型
立体图的多角度观察是设计验证的关键，CAD通过视图管理命令实现模型的空间定位与显示。
- VPOINT（视点）：通过输入坐标或指南针设置观察方向，VPOINT（1,-1,1）”生成等轴测视图，直观显示模型立体感。
- 3DORBIT（三维动态观察）：交互式旋转模型，按住鼠标左键拖动可改变视角，右键切换观察模式（如受约束动态观察、自由动态观察）。
- PLAN（平面视图）：快速切换至指定坐标系的平面视图，如“PLAN”回车后显示当前XY平面视图，便于在特定平面操作。
- VISUALSTYLES（视觉样式）：控制模型显示效果，包括“线框”（仅显示边线）、“消隐”（隐藏背面线条）、“真实”（带材质和光照）等，提升可视化效果。
渲染与输出命令：呈现真实效果
为使立体图更接近实物，需通过渲染命令添加材质、灯光及阴影，最终输出图像或图纸。

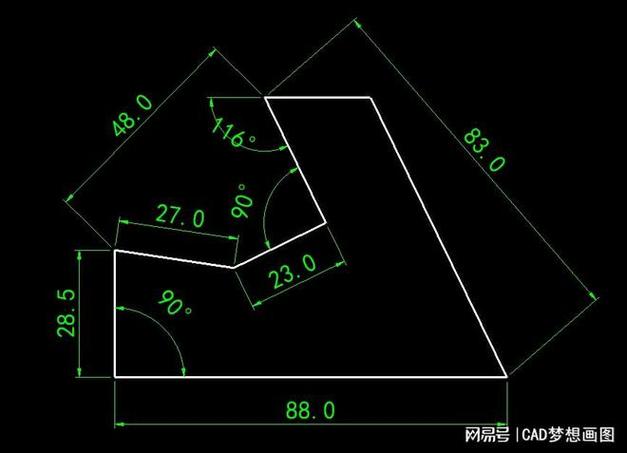

（图片来源网络，侵删）
- MATERIALS（材质）：为模型赋予表面属性，如金属、塑料、木材等，可调整颜色、反光度、透明度等参数，增强真实感。
- LIGHTS（灯光）：添加环境光、点光源、聚光灯等模拟光照效果，通过调整光源位置、强度和颜色，控制模型明暗关系。
- RENDER（渲染）：生成高质量图像，支持分辨率设置、抗锯齿等选项，适用于产品效果图、方案展示。
常用命令速查表
| 功能分类 | 命令名称 | 核心作用 | 典型应用场景 |
|---|---|---|---|
| 基础建模 | BOX | 创建长方体 | 建筑墙体、机械零件基座 |
| EXTRUDE | 二维拉伸 | 将截面生成三维实体（如型材） | |
| REVOLVE | 二维旋转 | 轴类、盘类零件（如法兰） | |
| 实体编辑 | UNION | 实体合并 | 组合多个独立部件 |
| SUBTRACT | 实体差集 | 开孔、挖槽（如模具型腔） | |
| 视图控制 | 3DORBIT | 动态观察 | 多角度查看模型结构 |
| VISUALSTYLES | 视觉样式切换 | 快速切换显示效果（线框/真实） | |
| 渲染输出 | MATERIALS | 赋予材质 | 模型表面质感模拟（如金属光泽） |
相关问答FAQs
Q1：如何将二维多段线拉伸为带倾斜角度的三维实体？
A：使用EXTRUDE命令时，在选择二维对象后，输入“倾斜角”参数（如“T”），输入正值向外倾斜，负值向内倾斜，创建带拔模斜度的模具型腔时，可设置倾斜角为5°，使模型脱模更方便。
Q2：三维镜像时如何自定义镜像平面？
A：执行MIRROR3D命令后，选择实体，在“指定镜像平面”提示下输入“3点”（默认）或选择对象（如圆、多段线）、视图（当前视图平面）等，以三角形ABC所在平面为镜像面时，依次捕捉A、B、C三点即可完成对称复制。
