悬索桥作为一种大跨度桥梁结构,其设计分析涉及复杂的力学行为和几何非线性问题，采用ANSYS进行有限元分析时，需通过命令流实现参数化建模、网格划分、荷载施加及求解等全流程操作，以下从建模流程、关键命令及注意事项等方面展开详细说明。

悬索桥ANSYS命令流建模流程

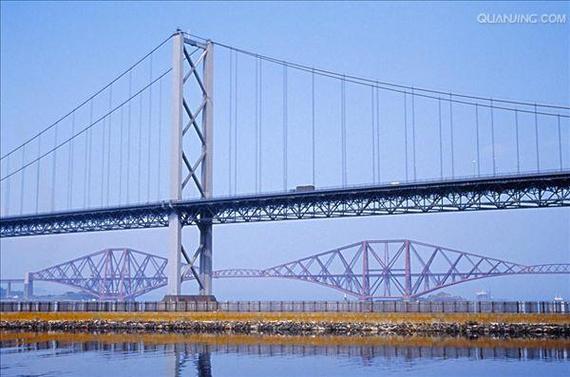

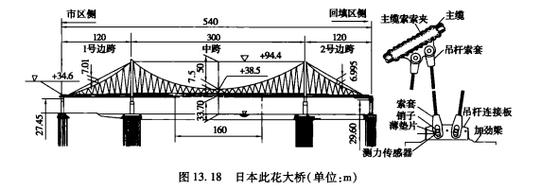

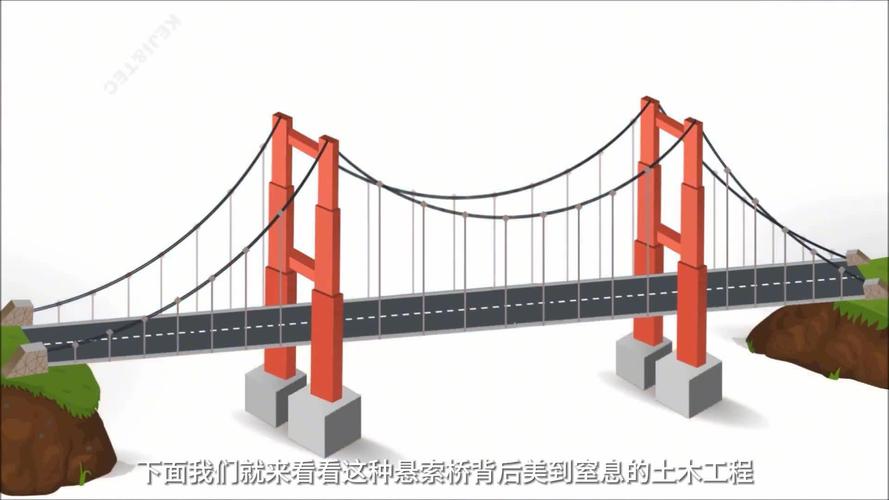

悬索桥主要由主缆、吊索、桥塔、加劲梁及锚碇等组成，ANSYS命令流建模需遵循“几何定义-材料属性-网格划分-连接关系-边界条件-荷载-求解-后处理”的逻辑顺序，以典型双塔悬索桥为例，采用APDL参数化设计语言实现，核心步骤如下：

参数定义与几何建模

首先定义关键几何参数,如跨径、塔高、缆索垂度等，便于后续修改。

! 几何参数定义
span = 1000       ! 主跨跨径(m)
tower_height = 150 ! 桥塔高度(m)
sag = 100        ! 主缆垂度(m)
num_segments = 20 ! 主缆分段数

主缆和吊索通常采用LINK10单元（仅受拉杆单元），需通过参数化生成关键点及线，例如主缆生成：

! 主缆关键点生成（跨中为最低点）
k, 1, 0, 0, 0          ! 左锚固点
k, 2, span/2, -sag, 0  ! 跨中点
k, 3, span, 0, 0       ! 右锚固点
*do, i, 1, num_segments+1
  x = (i-1)*span/num_segments
  y = -4*sag/span^2*x*(span-x) ! 抛物线方程
  k, i+3, x, y, 0
*enddo
! 通过样条曲线生成主缆线
l, 1, 4
*do, i, 4, num_segments+3
  l, i, i+1
*enddo
lsbl, all, 1          ! 合并为单条线

材料属性与单元类型定义

根据实际材料定义弹性模量、密度等参数，并选择单元类型：

! 主缆与吊索材料（高强钢丝）
et, 1, link10         ! 主缆单元（仅受拉）
et, 2, link10         ! 吊索单元
mp, ex, 1, 2.05e11    ! 弹性模量(Pa)
mp, dens, 1, 7850     ! 密度(kg/m³)
! 桥塔与加劲梁材料（钢材）
et, 3, beam188        ! 桥塔梁单元
et, 4, shell63        ! 加劲梁壳单元
mp, ex, 3, 2.06e11
mp, dens, 3, 7850

网格划分与连接关系

主缆和吊索需划分足够多的单元以保证精度,吊索与主缆、加劲梁的连接通过耦合节点自由度实现：

! 主缆网格划分（每段10个单元）
lesize, 1, , 10       ! 定义线划分份数
lmesh, all            ! 网格划分
! 吊索生成（连接主缆与加劲梁）
*do, i, 1, num_segments+1
  ! 获取主缆节点坐标
  nsel, s, loc, x, (i-1)*span/num_segments
  *get, cable_node, node, 0, num, max
  ! 生成吊索节点（加劲梁高度为10m）
  n, cable_node+1000, (i-1)*span/num_segments, 10, 0
  ! 生成吊索单元
  e, cable_node, cable_node+1000
  ! 耦合吊索与加劲梁节点自由度
  cp, 1, cable_node+1000, cable_node+1000
*enddo

边界条件与荷载施加

悬索桥边界条件包括主缆锚固点（固定所有自由度）、桥塔底部（固定平动自由度）及加劲梁支座（约束竖向和横向位移），荷载需考虑恒载（结构自重）、活载（均布荷载）及温度荷载：

! 边界条件
d, all, all, 0, , , , , 1  ! 主缆锚固点固定
d, tower_base, all, 0      ! 桥塔底部固定
! 恒载（自重）
acel, 0, 9.81, 0           ! 重力加速度
! 活载（跨中均布荷载）
sfbeam, all, 1, pres, 50000 ! 50kN/m均布荷载
! 温度荷载（整体升温20℃）
tref, 20                   ! 参考温度
bfunif, temp, 20            ! 温度变化

求解设置与后处理

悬索桥几何非线性显著,需开启大变形分析（NLGEOM,ON）并采用牛顿-拉夫逊法迭代求解：

! 求解控制
antype, static             ! 静力分析
nlgeom, on                 ! 开启大变形
solcontrol, on             ! 自动求解控制
solve                     ! 求解
! 后处理（提取主缆应力）
/post1
set, last
esel, s, type, 1
*get, cable_stress, elem, 0, smax, 1
! 输出结果
*status, cable_stress

关键注意事项

1. 单元选择：主缆和吊索必须采用仅受拉单元（如LINK10的仅受拉选项：keyopt(3,1)=1），避免压力导致数值不稳定；桥塔和加劲梁根据实际受力选择梁单元（BEAM188）或壳单元（SHELL63）。
2. 收敛性控制：非线性分析中需设置合理的收敛准则（如FORCE和位移组合，收敛容差0.5%）和子步数（如NSUBST,50），避免迭代发散。
3. 初始找形：悬索桥成桥状态需通过迭代计算确定主缆线形，可采用“倒拆法”或“正算法”通过命令流循环调整垂度，直至应力分布合理。

相关问答FAQs

Q1: 悬索桥ANSYS分析中，如何避免主缆和吊索出现压力导致计算不收敛？
A1: 需确保LINK10单元设置为仅受拉模式（通过KEYOPT(3,1)=1激活），并在求解前通过初始应变或找形迭代赋予主缆合理的初始张力，若仍出现压力，可调整荷载步长或减小初始垂度，避免结构在受压时单元刚度矩阵奇异。

Q2: 如何通过命令流实现悬索桥的模态分析，以获取自振频率？
A2: 在静力分析完成后，进入模态分析模块（ANTYPE,MODAL），设置提取模态数（MXPAND,10）和求解方法（如Block Lanczos法），命令流如下：

antype, modal
modal,damp,0.05      ! 阻尼比5%
mxpand,10           ! 提取10阶模态
solve
/post1
set, first          ! 读取第一阶模态
pldi                ! 显示振型
