简支梁是工程结构中常见的受力形式,其ANSYS命令流分析涉及建模、网格划分、加载求解和后处理等关键步骤，以下通过具体命令流示例，详细阐述简支梁的完整分析过程，并辅以表格说明参数设置，最后提供相关FAQs解答。
在ANSYS中分析简支梁时,首先需定义分析类型和单元类型，假设采用Beam188单元（适合线性、非线性分析），命令流开始需进入前处理器并设置单元类型：
/PREP7
ET,1,BEAM188 !定义梁单元
MP,EX,1,2e11 !定义弹性模量（Pa），材料1
MP,PRXY,1,0.3 !定义泊松比 随后定义梁的几何参数,如长度L=1m，截面为矩形（宽b=0.05m，高h=0.1m），通过关键点生成线，并赋予截面属性：

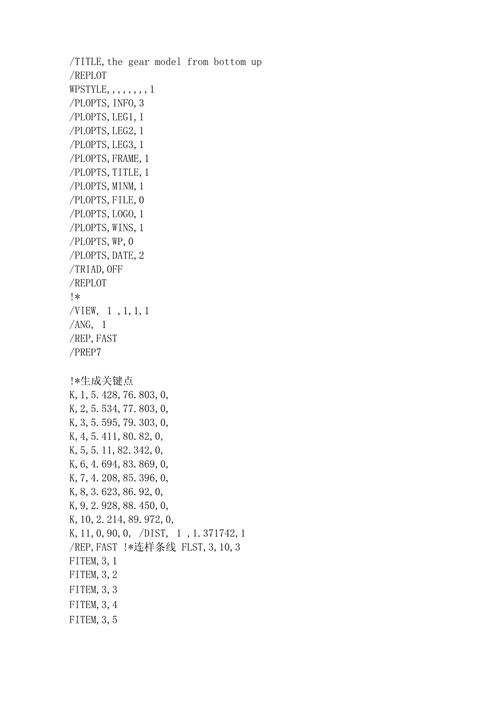

K,1,0,0,0 !关键点1（坐标原点）
K,2,1,0,0 !关键点2（x=1m）
L,1,2 !连接关键点生成线
SECTYPE,1,BEAM,RECT, ,0 !矩形截面
SECDATA,0.05,0.1 !截面宽度和高度
LMESH,1 !对线1划分网格 网格划分需控制密度,确保结果精度，例如设置单元长度为0.01m：
LESIZE,1,,100 !将线1划分为100个单元

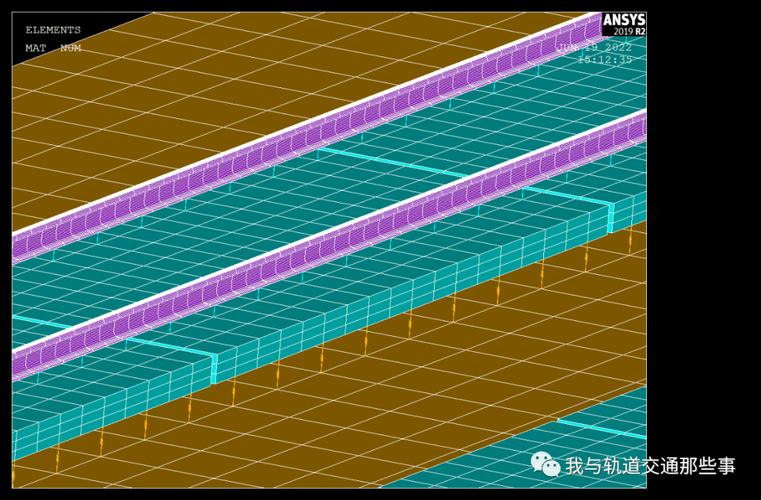

LMESH,1 !重新划分网格 约束与加载是简支梁分析的核心,简支梁需约束一端所有自由度（固定铰支座），另一端约束竖向位移和扭转（活动铰支座），并施加均布荷载或集中荷载，以下示例施加均布荷载q=1000N/m：
D,1,ALL,0 !关键点1（左端）全约束
D,2,UZ,0 !关键点2（右端）约束竖向位移
SFBEAM,1,PRES,1000 !在线1上施加均布荷载（N/m） 进入求解器并求解：
/SOLU
ANTYPE,STATIC !静态分析

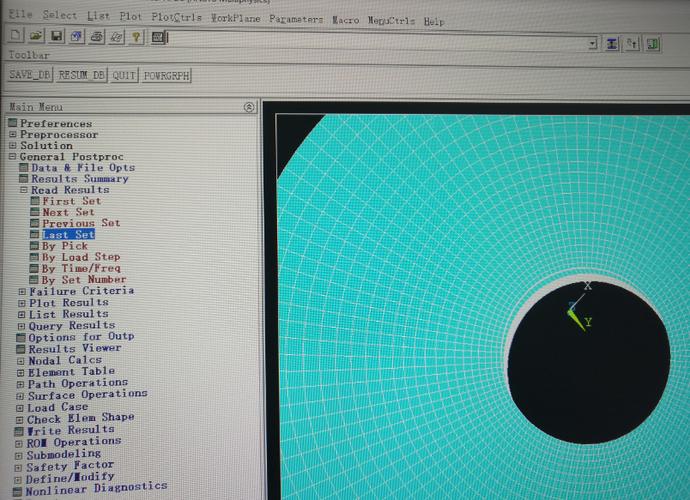

SOLVE !开始求解 后处理阶段,通过POST1提取位移、应力等结果，例如查看跨中挠度和最大应力：
/POST1
SET,LAST !读取最后一步结果
/DSCALE,ALL,1 !真实变形比例
PLDISP !显示变形云图
NSOL,2,51,U,Y !节点51（跨中）Y向位移
*GET,DEFlection,2,VALUE !提取跨中挠度值
ETABLE,AXIAL,SMISC,1 !定义轴应力项
PLETAB,AXIAL !显示轴应力分布 以下表格总结关键参数设置：
| 参数类型 | 命令/参数 | 说明 |
|----------------|-----------------|-------------------------------|
| 单元类型 | ET,1,BEAM188 | 梁单元，支持截面定义 |
| 材料属性 | MP,EX,1,2e11 | 弹性模量200GPa |
| 截面尺寸 | SECDATA,0.05,0.1 | 矩形截面0.05m×0.1m |
| 网格控制 | LESIZE,1,,100 | 单元长度0.01m（100个单元） |
| 荷载类型 | SFBEAM,1,PRES,1000 | 均布荷载1000N/m |
| 约束条件 | D,1,ALL,0 | 左端全约束；右端约束UZ |
若需考虑自重,可通过定义材料密度并施加惯性荷载实现：
MP,DENS,1,7850 !材料密度7850kg/m³
ACEL,0,9.81,0 !重力加速度9.81m/s² 对于非线性分析（如材料塑性），需在材料属性中定义塑性参数，并在求解选项中打开大变形开关：
TB,BISO,1,1,2 !双线性随动强化模型
TBTEMP,0 !参考温度
TBPT,DEF,200e6,0 !屈服应力200MPa
NLGEOM,ON !开启大变形效应 相关问答FAQs：
Q1：简支梁分析中如何避免约束不足导致的刚体位移？
A1：需确保约束条件能消除刚体位移，简支梁通常需约束一端的平动和转动（如UX,UY,UZ,ROTX），另一端约束竖向平动（UY或UZ）和扭转（ROTX或ROTY），具体根据实际支座类型调整，若出现“刚性体运动未约束”错误，需检查约束是否覆盖所有自由度方向。
Q2：如何提高简支梁应力计算的精度？
A2：可通过以下方法优化：（1）加密网格，尤其在应力集中区域（如荷载作用点附近）；（2）采用高阶单元（如BEAM188比BEAM4精度更高）；（3）在截面定义中准确设置中性轴位置（通过SECOFFSET命令）；（4）使用子模型技术对关键区域细化分析。
