ANSYS命令流是ANSYS软件中通过文本命令驱动分析流程的高级操作方式，相比图形界面操作，命令流具有可重复性强、参数化建模效率高、便于批量处理和自动化分析等优势，掌握命令流使用需要从基础语法、建模流程、求解控制到后处理全流程系统学习,以下是详细操作指南。
命令流基础语法与结构
ANSYS命令流基于APDL（ANSYS Parametric Design Language）语言，核心要素包括命令、参数、宏和流程控制，命令格式通常为“命令名+参数列表”，如“K,1,0,0,0”表示在坐标(0,0,0)创建关键点1，参数使用“SET”或直接赋值（如A=10），支持数学表达式和数组定义，宏文件（.mac）可封装常用命令序列，通过“/INPUT”调用，流程控制中，DO循环用于重复操作（如批量创建节点），IF条件判断实现逻辑分支，MSG用于输出提示信息。
命令流操作全流程
-
初始化与环境设置
首行需指定分析类型，如“/PREP7”进入前处理模块，“/UNITS,SI”设置单位制，关键环境参数包括“/FILENAME”定义工程名，“/TITLE”设置标题，“/REPLOT”控制图形刷新。 -
参数化建模
几何建模通过关键点（K）、线（L）、面（A）、体（V）等命令组合实现，例如创建矩形：K,1,0,0,0 ! 关键点1 K,2,1,0,0 ! 关键点2 L,1,2 ! 连接线1-2 AL,1 ! 由线生成面网格划分需定义单元类型（ET）、实常数（R）、材料属性（MP）等，如“ET,1,PLANE182”定义平面单元，“MP,EX,1,2.1e11”设置弹性模量。
（图片来源网络，侵删） -
求解控制
进入求解模块（/SOLU），定义分析类型（如“ANTYPE,STATIC”静力分析）、边界条件（D约束位移，F施加力）和求解选项（如“SOLVE”执行计算），瞬态分析需设置时间步（TIME,DELT）。 -
后处理与数据输出

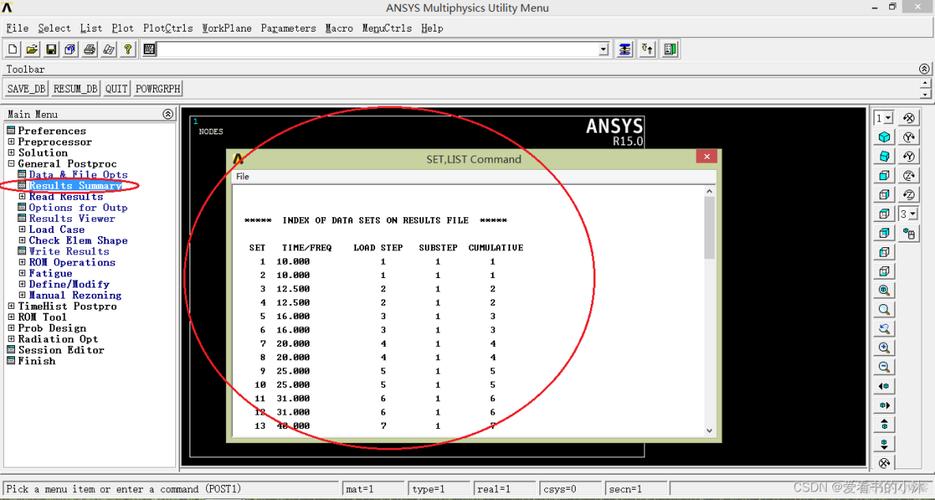

通用后处理（/POST1）通过“SET”读取结果，“PLDISP”显示变形云图，“PRESOL,STRESS”输出应力列表，时间历程后处理（/POST26）用“NSOL”提取节点结果，使用“PLVAR”绘制曲线。
高效操作技巧
- 参数化设计：通过定义尺寸参数（如L=0.1,W=0.05）实现模型修改，只需更新参数值即可重新生成模型。
- 批处理模式：将命令流保存为.txt文件，用“ansys -i input.txt -b”在后台运行，适合大规模计算。

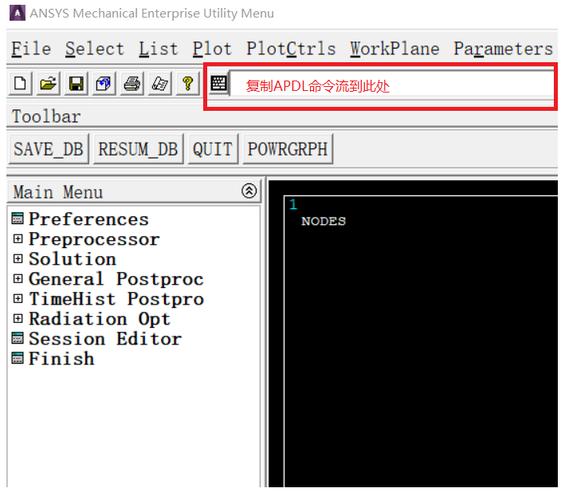

- 与GUI联动：在图形界面操作时，通过“/INPUT,LOG”生成日志文件（.log）,可直接提取命令流代码。
常见命令流操作示例
| 操作步骤 | 命令流示例 | 说明 |
|---|---|---|
| 创建圆形面 | PCIR,0.5,8,0,0,0 | 圆心(0,0,0)，半径0.5，8份分割 |
| 划分自由网格 | AMESH,1 | 对面1进行自由网格划分 |
| 施加对称约束 | DL,2,,SYMM | 在线2上施加对称边界条件 |
| 提取体积结果 | *GET,VOL,AREA,1,VOL | 获取面1的体积并存储到参数VOL |
相关问答FAQs
Q1: 如何在命令流中实现循环创建多个几何体？
A1: 使用*DO循环结构，结合几何生成命令，例如创建10个间距为0.1的圆柱：
*DO,I,1,10,1
CYL4,I*0.1,0,0.05,0,0.1,360
*ENDDO DO,I,1,10,1”定义循环变量I从1到10，步长为1，“CYL4”生成圆柱，“ENDDO”结束循环。
Q2: 命令流计算结果如何导出到外部文件？
A2: 使用CFOPEN、VWRITE和*CFCLOS组合实现数据导出，例如提取节点应力到.txt文件：
*CFOPEN,STRESS_RESULT,txt
*VWRITE,NODE,STRESS(1)
(F10.0,E15.6)
*CFCLOS “CFOPEN”打开文件，“VWRITE”格式化输出节点号和X方向应力，“*CFCLOS”关闭文件,结果将保存在当前工作目录。
