在工程仿真领域，使用ANSYS进行钢管的力学分析时，命令流（APDL）因其高效性和可重复性被广泛应用，钢管作为一种常见的结构构件，其受力分析涉及静力学、动力学、疲劳等多个方面，通过命令流，用户可以精确控制分析流程，实现参数化建模和批量计算，以下将详细介绍钢管ANSYS命令流的关键步骤、核心命令及注意事项，并结合表格对比常用命令的功能,最后以FAQs形式解答常见问题。

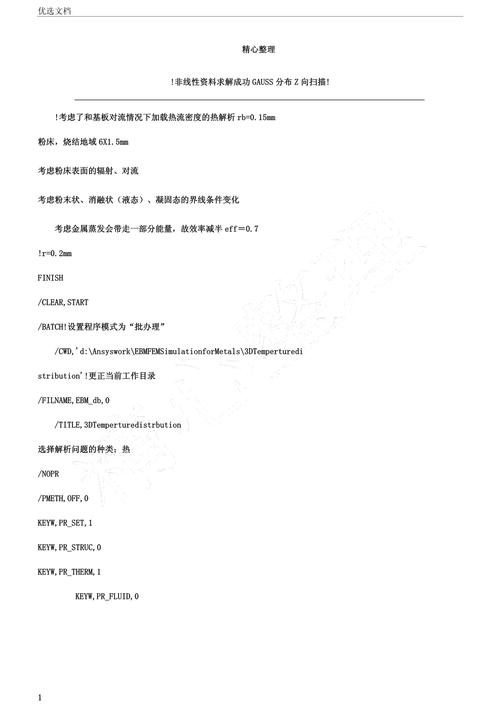

钢管的ANSYS命令流分析通常分为三个阶段：前处理、求解和后处理，前处理阶段包括定义单元类型、材料属性、几何建模和网格划分；求解阶段则涉及施加载荷和边界条件，并选择求解器进行计算；后处理阶段则是提取结果，如应力、应变、位移等，并进行可视化分析，在命令流中，每个步骤都对应特定的ANSYS命令,需严格按照语法规则编写。

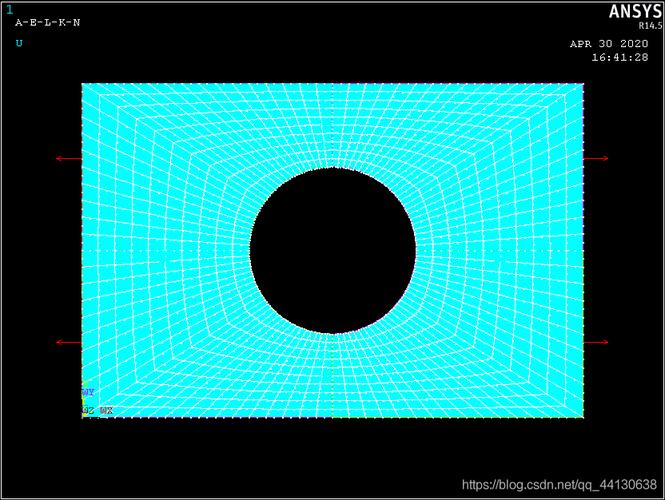

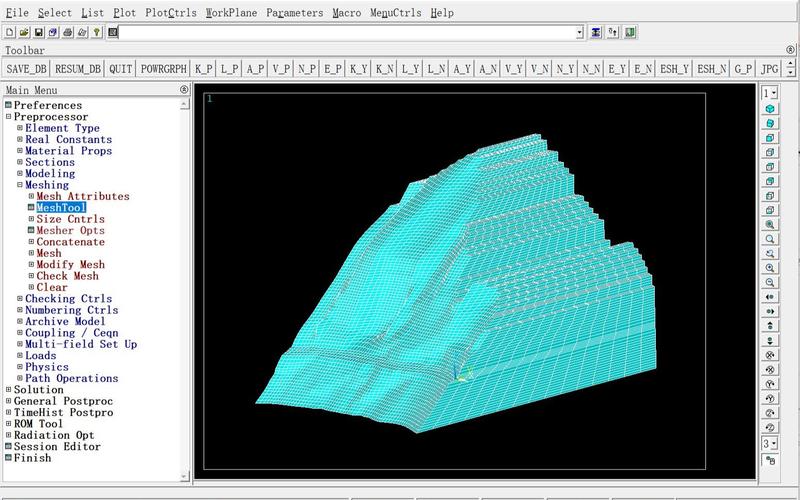

前处理阶段的核心是建立钢管的几何模型，钢管通常为圆柱壳结构，可通过关键点（K）、线（L）、面（A）等基本图元构建，使用K命令定义钢管两端圆心及圆周上的关键点，L命令生成直线或圆弧，A命令生成面，对于薄壁钢管，常用Shell63单元（4节点弹性壳单元），其命令为ET,1,SHELL63；若需考虑塑性变形，可选用Shell181单元，命令为ET,1,SHELL181，材料属性定义通过MP命令实现，如弹性模量（MP,EX,1,2.1e5）、泊松比（MP,PRXY,1,0.3）和密度（MP,DENS,1,7850），网格划分是保证计算精度的关键，使用ESIZE命令控制单元尺寸，AMESH命令对面划分网格。ESIZE,10表示单元边长为10mm，AMESH,ALL对所有面划分网格。
接下来是求解阶段，边界条件的施加需模拟钢管的实际约束情况，如一端固定（D,ALL,ALL,0表示所有自由度约束），另一端施加轴向载荷（F,ALL,FZ,1000表示施加1000N的轴向力），若为内压载荷，可在面上施加压力（SF,ALL,PRES,5表示5MPa的压力），求解器选择方面，对于线性静力学分析，使用SOLVE命令即可；对于非线性问题，需打开大变形选项（NLGEOM,ON）并选用弧长法等求解器，瞬态动力学分析需定义时间步长（TIME,1）和子步数（DELTIM,0.01），并通过KBC,0设置载荷渐变。
后处理阶段通过POST1（通用后处理器）或POST26（时间历程后处理器）提取结果。PLNSOL,S,EQV显示等效应力云图，PRNSOL,U,COM输出节点位移，若需提取特定节点的结果，可使用NSEL选择节点后，通过GET命令获取数据（如GET,MAX_S,MAX,S,EQV），对于疲劳分析，可结合FEA模块进行寿命预测，命令流相对复杂，需定义应力集中系数和材料S-N曲线。
以下是常用ANSYS命令的功能对比表格：
| 命令类型 | 常用命令 | 功能说明 |
|---|---|---|
| 单元定义 | ET,1,SHELL63 | 定义4节点弹性壳单元 |
| 材料属性 | MP,EX,1,2.1e5 | 定义材料弹性模量（单位：MPa） |
| 网格控制 | ESIZE,10 | 设置单元尺寸（单位：mm） |
| 边界条件 | D,ALL,ALL,0 | 约束所有节点的所有自由度 |
| 载荷施加 | F,2,FZ,1000 | 在节点2上施加1000N的轴向力 |
| 求解控制 | SOLVE | 执行求解 |
| 结果提取 | PLNSOL,S,EQV | 显示等效应力云图 |
| 参数化设计 | *SET,length,1000 | 定义参数length=1000mm |
在编写命令流时，需注意以下几点：1）单位统一，确保所有输入参数的单位一致；2）网格收敛性检查，通过调整网格尺寸验证结果精度；3）错误排查，利用/STATUS命令检查模型状态，避免语法错误，对于复杂钢管结构（如弯管、变径管），可借助VROTAT命令通过旋转生成面，或导入CAD模型（IGESIN命令）以提高建模效率。
相关问答FAQs：
Q1: 钢管分析中，如何选择合适的单元类型？
A1: 选择单元类型需根据钢管的壁厚和受力特点，若壁厚远小于直径（如薄壁管），优先选用Shell63或Shell181壳单元，计算效率高且精度足够；若壁厚较大或需考虑横剪切效应，可用Solid185实体单元，对于非线性分析（如塑性、屈曲），Shell181支持大变形和材料非线性，更为适用，若钢管为复合材料，需定义复合材料属性（如LAYER命令）。
Q2: 如何通过命令流实现钢管的模态分析？
A2: 模态分析需在求解阶段设置分析类型为模态（ANTYPE,MODAL），并指定模态阶数（MODITF,5提取前5阶模态），边界条件需约束刚体位移（如D,ALL,UX,0,,,UY,UZ约束X方向位移），避免奇异矩阵，求解时选用Block Lanczos法（MODOPT,LANB,5），命令流示例：
/PREP7
ET,1,SHELL63
MP,EX,1,2.1e5
MP,PRXY,1,0.3
...（建模和网格划分）
/SOLU
ANTYPE,MODAL
MODOPT,LANB,5
D,ALL,UX,0,,,UY,UZ
SOLVE
POST1
SET,FIRST
PLDISP
通过以上步骤，可提取钢管的固有频率和振型,为动力学设计提供依据。
