在CAD三维建模中，拉伸命令（Extrude）是将二维图形转换为三维实体的核心工具之一，通过沿指定路径或方向延伸二维轮廓，快速构建具有高度、厚度或复杂形状的三维模型，无论是机械零件的基础结构、建筑模型的墙体生成，还是工业产品的外形设计，拉伸命令都以其直观的操作和强大的功能成为用户不可或缺的技能，以下将从命令原理、操作步骤、参数设置、应用场景及注意事项等方面进行详细解析。
拉伸命令的基本原理与入口
拉伸命令的核心是将闭合或开放的二维对象（如多段线、圆、椭圆、面域等）沿垂直于其平面的方向延伸，形成三维实体，对于闭合对象（如圆、多段线围成的区域），拉伸后生成实心体；对于开放对象（如直线、圆弧），则生成曲面或网格（需设置参数）。
在CAD中，拉伸命令的入口主要有以下几种方式：
- 功能区：切换至“三维建模”选项卡，在“创建”面板中点击“拉伸”按钮；
- 命令行：直接输入
EXTRUDE（快捷键EXT）并按回车键； - 工具栏：在“建模”工具栏中点击拉伸图标（经典界面）。
拉伸命令的操作步骤详解
以绘制一个简单的“带孔长方体”为例，完整演示拉伸命令的操作流程：
绘制二维轮廓

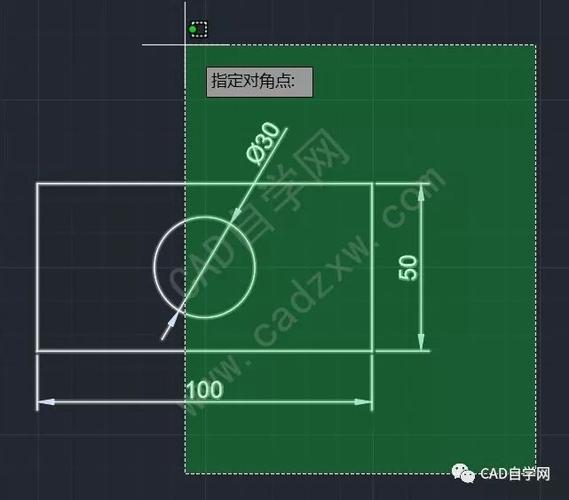

首先需绘制用于拉伸的二维图形，绘制一个100×50的矩形，并在内部绘制一个直径20的圆（作为孔洞）。
- 关键提示：若拉伸对象包含多个独立图形（如矩形和圆），需先通过“并集”（Union）、“差集”（Subtract）等布尔运算将其合并为一个整体，将矩形和圆创建为“面域”（Region命令），再使用“差集”从矩形中减去圆，生成带孔的闭合轮廓。
启动拉伸命令
输入EXTRUDE命令，按回车键，根据命令行提示选择二维轮廓（如带孔的面域），按回车键确认选择。
设置拉伸高度
命令行提示“指定拉伸的高度或[方向（D）/路径（P）/倾斜角（T）/表达式（E）]”：
- 直接输入高度：输入数值（如“80”），按回车键，系统将沿垂直于轮廓平面的方向拉伸指定高度，生成三维实体。
- 方向（D）：通过两点确定拉伸方向，适用于非垂直拉伸场景（如斜向拉伸）。
- 路径（P）：选择已有曲线（直线、圆弧、多段线等）作为拉伸路径，二维轮廓将沿路径延伸生成复杂形状（如管道、弯曲支架）。
设置倾斜角（可选）
若需生成锥形或台形体，可在命令行选择“倾斜角（T）”，输入倾斜角度（如“15”），正值向内收缩，负值向外扩展，默认为0°（无倾斜）。
- 注意：倾斜角过大可能导致拉伸过程中轮廓自相交，从而生成无效实体。
完成拉伸

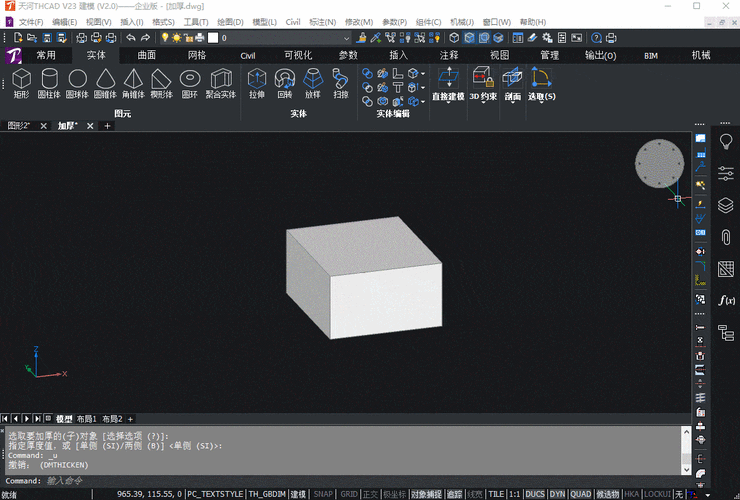

确认参数后，按回车键即可生成三维实体，通过“视图”选项卡的“三维视图”切换至“西南等轴测”等视角，观察拉伸结果。
拉伸命令的核心参数与选项
拉伸命令的灵活性主要体现在参数设置上，以下为关键选项的详细说明：
| 参数选项 | 功能说明 | 应用场景举例 |
|---|---|---|
| 高度 | 直接输入数值，沿Z轴（默认）或指定方向拉伸固定距离。 | 绘制标准长方体、圆柱体等规则实体。 |
| 路径（P） | 选择曲线作为拉伸轨迹，轮廓始终与路径垂直。 | 生成管道、弹簧、弯曲的型材等复杂形状。 |
| 倾斜角（T） | 设置拉伸侧面与垂直方向的夹角（-90°~90°）。 | 绘制锥形零件（如漏斗）、带拔模斜度的模具。 |
| 表达式（E） | 通过数学公式（如“2*半径”）动态控制拉伸高度或路径，适用于参数化设计。 | 需根据其他尺寸自动调整高度的零件（如高度=直径×1.5的圆柱）。 |
| 模式（Mode） | 在拉伸前可选择“实体”（Solid）或“曲面”（Surface）。 | 实体适用于布尔运算，曲面适用于复杂曲面建模（如汽车外壳）。 |
拉伸命令的高级应用技巧
沿路径拉伸的注意事项
- 路径要求：路径必须为连续的线条（直线、圆弧、样条曲线等），且不能与轮廓平面共面；
- 轮廓位置：轮廓需位于路径的起点处，否则需通过“移动”命令调整位置；
- 路径方向：路径的方向决定了拉伸的方向，可通过“反转”命令调整路径起点。
倾斜角的合理设置
- 模具设计：注塑件或铸造件需设置拔模斜角（通常1°~5°），便于脱模；
- 机械零件：锥销、锥形轴等需通过倾斜角实现配合功能。
结合布尔运算生成复杂实体
拉伸命令常与“并集”“差集”“交集”联合使用：
- 并集：将多个拉伸实体合并为一个整体（如将底座和支撑板拉伸后合并）；
- 差集：从拉伸实体中减去其他实体（如带孔长方体的生成）；
- 交集：保留多个拉伸实体的公共部分（如生成两个圆柱相贯的接口）。
常见问题与解决方案
拉伸后生成“曲面”而非“实体”
原因：拉伸对象为开放曲线（如直线、圆弧），或未将多个独立图形合并为闭合面域。
解决：
- 确保二维轮廓为闭合图形（如使用“多段线”绘制连续轮廓）；
- 使用“面域”命令将独立图形转换为面域，再进行布尔运算合并。
拉伸时提示“无法拉伸该对象”
原因：
- 轮廓包含非连续线条（如多段线中有未闭合的间隙）；
- 路径与轮廓共面或路径不连续。
解决： - 使用“编辑多段线”（PEDIT）命令检查轮廓是否闭合，或重新绘制闭合图形；
- 确保路径为连续曲线，且轮廓位于路径起点。
相关问答FAQs
问题1：如何拉伸开放曲线（如直线或圆弧）？
解答：开放曲线默认拉伸为曲面，若需生成实体，可通过以下方法：
- 使用“按住并拖动”（PRESSPULL）命令，选择开放曲线后拖动鼠标生成实体；
- 将开放曲线转换为闭合多段线（如使用“PEDIT”的“闭合”选项），再进行拉伸。
问题2：拉伸命令能否与“阵列”或“镜像”联合使用？

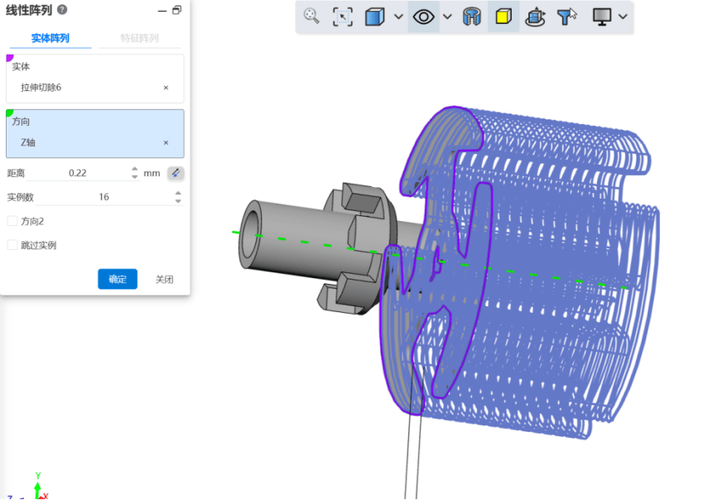

解答：可以，需绘制多个均匀分布的拉伸实体（如法兰上的螺栓孔），可先拉伸单个孔，再使用“三维阵列”（3DARRAY）命令环形阵列；或通过“镜像”命令生成对称实体，但需注意，阵列或镜像前需确保拉伸实体已完成布尔运算（如差集），否则阵列结果可能不符合预期。
通过掌握拉伸命令的基本操作、参数设置及高级技巧，可高效解决三维建模中的大部分实体构建需求，无论是简单的几何体还是复杂的工业零件，拉伸命令都能作为基础工具,为后续的细节优化和设计完善奠定坚实基础。
