在CAD软件中，螺纹命令是机械设计中不可或缺的工具，主要用于绘制标准螺纹或自定义螺纹结构，不同CAD软件（如AutoCAD、SolidWorks、UG/NX等）的螺纹命令名称和操作方式略有差异，但核心功能均围绕螺纹参数的定义、生成及编辑展开，以下以AutoCAD为例，详细解析螺纹命令的使用方法、参数设置及实用技巧，并辅以表格对比常见螺纹类型,最后通过FAQs解答常见问题。

螺纹命令的调用方式

在AutoCAD中,螺纹命令通常通过以下方式调用：

1. 命令行输入：直接输入THREAD或自定义的螺纹命令别名（如LW），需提前通过CUI（自定义用户界面）加载外部插件或宏命令。
2. 工具栏按钮：若安装了机械设计插件（如AutoCAD Mechanical），可在“机械”选项卡下的“螺纹”工具栏中找到对应图标。
3. 菜单栏：通过“插入”→“外部参照”或“设计中心”调用预设的螺纹块,但此方法无法直接编辑螺纹参数。

螺纹命令的核心参数

螺纹的生成需基于一系列几何参数，以下是关键参数的说明及典型值（以公制螺纹为例）： | 参数名称 | 符号 | 说明 | 示例值（M10） | |----------------|--------|-------------------------------|---------------| | 大径 | D | 螺纹的最大直径 | 10mm | | 小径 | D1 | 螺纹的最小直径 | 8.376mm | | 螺距 | P | 相邻两牙间的轴向距离 | 1.5mm | | 牙型角 | α | 螺纹牙型两侧面的夹角 | 60° | | 螺纹线数 | n | 螺纹的螺旋线数量（单线/多线） | 1（单线） | | 旋合长度 | L | 螺纹的有效配合长度 | 20mm | | 导程 | Ph | 螺纹旋转一周的轴向位移（Ph=n×P）| 1.5mm |

注意：AutoCAD原生不直接支持螺纹命令，需通过二维绘图命令组合（如直线、圆弧、阵列）模拟螺纹，或使用LISP程序、动态块实现参数化绘制,绘制外螺纹的步骤如下：

1. 用直线绘制螺纹大径和小径的圆柱轮廓；
2. 用多段线或样条曲线绘制牙型截面（如三角形或梯形）；
3. 通过阵列（环形或矩形）复制牙型,形成螺旋线效果；
4. 修剪多余线条,完善螺纹末端倒角。

高级技巧与注意事项

1. 利用块属性管理：将螺纹定义为带属性的动态块，通过调整属性值（如直径、螺距）快速生成不同规格的螺纹,避免重复绘图。
2. 图层管理：螺纹建议单独置于“螺纹”图层，并设置不同颜色或线型,便于后期修改和识别。

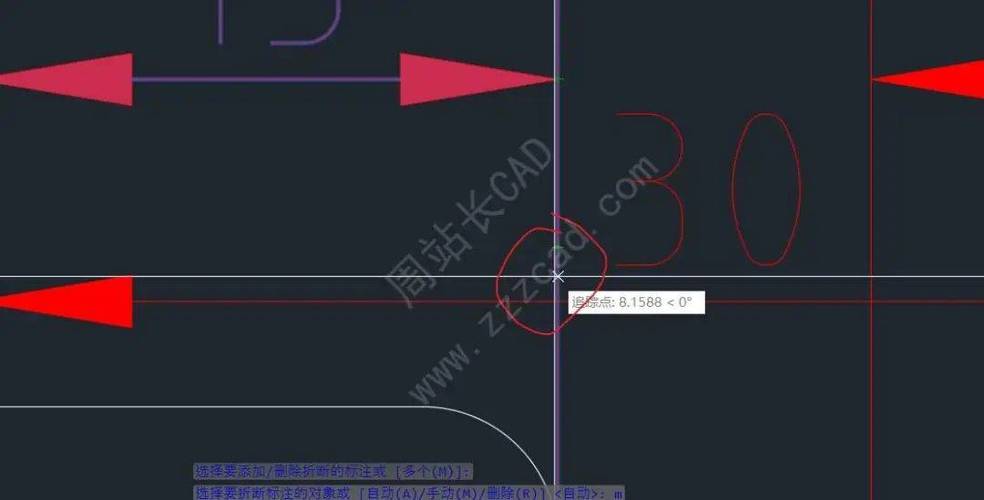

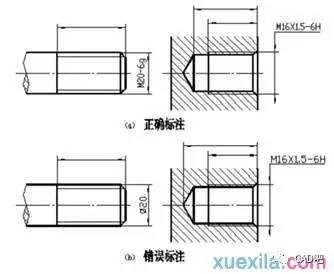

3. 简化表示：在装配图中，螺纹可采用简化画法（如用细实线表示小径，大径用粗实线），无需详细绘制牙型,以提高绘图效率。
4. 第三方插件：推荐使用“CAD快速看图”或“燕秀工具箱”等插件，其内置的螺纹命令支持自动生成国标（GB）、国际标准（ISO）螺纹,并可直接导出参数表。

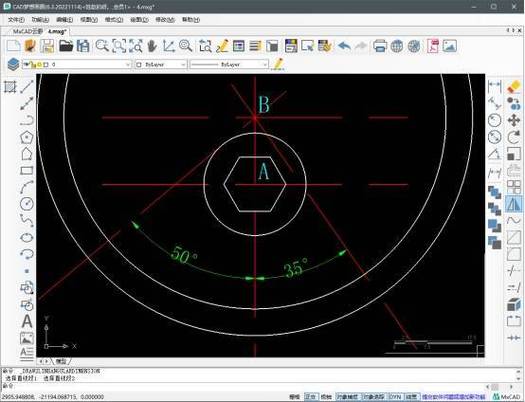

与其他CAD软件的螺纹命令对比

常见问题与解决方案

在实际操作中,螺纹绘制常遇到以下问题：

1. 螺纹牙型不标准：原因可能是牙型角或螺距设置错误，建议对照国标（GB/T 196-2003）核对参数,或使用插件内置的标准库。
2. 螺纹与孔/轴的配合错误：需明确内外螺纹的直径关系（如外螺纹大径=内螺纹小径）,避免公差设置不当导致干涉。

相关问答FAQs

问题1：如何在AutoCAD中快速绘制符合国标的螺纹？
解答：可通过以下步骤实现：

1. 安装“燕秀工具箱”插件，启动后在“机械”选项卡中选择“螺纹”命令；
2. 在弹出的对话框中，选择“国标螺纹”，输入规格（如M12×1.75）；
3. 指定插入点，程序自动生成2D螺纹符号或3D模型，牙型、螺距等参数均符合GB标准。

问题2：为什么用SolidWorks生成的螺纹在工程图中显示为虚线？
解答：这是SolidWorks的默认设置，用于区分“符号螺纹”和“详细螺纹”，若需显示真实螺纹线，可在工程图环境中右键单击螺纹特征，选择“属性”，勾选“显示真实螺纹”选项，或在“工具”→“选项”→“文档属性”→“视图”中调整螺纹显示样式。

通过掌握螺纹命令的参数设置、工具选择及优化技巧，可显著提升机械设计的效率与准确性,同时确保图纸符合行业标准。
