在AutoCAD中,线型比例是一个调整虚线、点划线等非连续线型显示效果的重要参数，由于绘图时可能需要在不同比例的视图中清晰显示线型，合理设置线型比例（LTSCALE、CELTSCALE、PSLTSCALE）对图纸规范性和可读性至关重要，以下从命令功能、操作方法及实际应用场景展开详细说明。

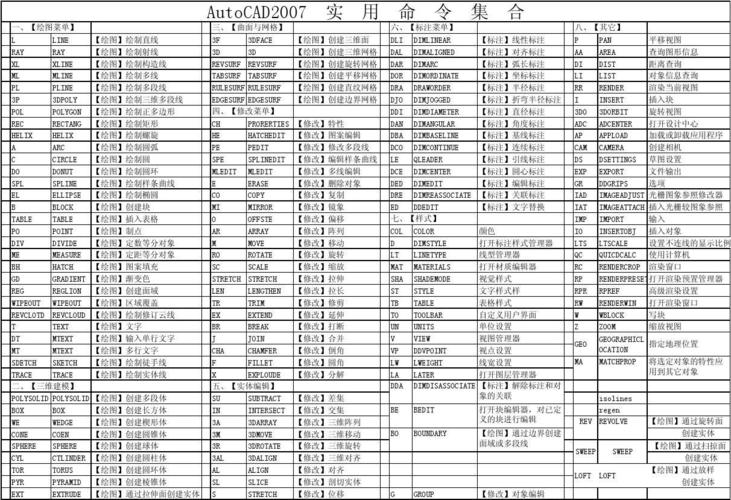

（图片来源网络，侵删）
核心命令及功能解析
AutoCAD中的线型比例控制主要涉及三个系统变量,其作用范围和优先级各不相同：
| 命令/变量 | 全称 | 作用范围 | 优先级 | 适用场景 |
|---|---|---|---|---|
| LTSCALE | 全局线型比例 | 整个图形文件 | 低 | 统一调整所有线型的显示比例 |
| CELTSCALE | 当前对象线型比例 | 当前新建或选中的对象 | 中 | 局部调整特定线型的显示效果 |
| PSLTSCALE | 图纸空间线型比例 | 图纸空间布局中的视口 | 高 | 解决模型空间与图纸空间线型显示差异 |
具体操作步骤
全局线型比例（LTSCALE）
该变量影响图形中所有非连续线型的显示,操作步骤如下：
- 执行命令：在命令行输入
LTSCALE并回车，或通过格式-线型打开线型管理器，点击显示细节后修改全局比例因子。 - 参数设置：默认值为1.0，数值越大，线型中的短线段和间隔越长，在1:100比例的建筑平面图中，若虚线显示为实线，可将LTSCALE设置为100。
- 注意事项：修改后需执行
REGEN（重生成）命令使设置生效。
当前对象线型比例（CELTSCALE）
用于单独调整特定对象的线型比例,不影响其他对象：
- 执行命令：输入
CELTSCALE并设置比例因子，之后创建的新对象将自动应用该比例，若需修改已有对象，需选中对象后打开特性面板（Ctrl+1）修改线型比例。 - 组合使用：当CELTSCALE与LTSCALE同时设置时，实际比例=LTSCALE×CELTSCALE，LTSCALE=10，CELTSCALE=0.5，则最终比例为5。
图纸空间线型比例（PSLTSCALE）
在布局空间中,若模型空间的线型在视口中显示异常，可通过此变量调整：

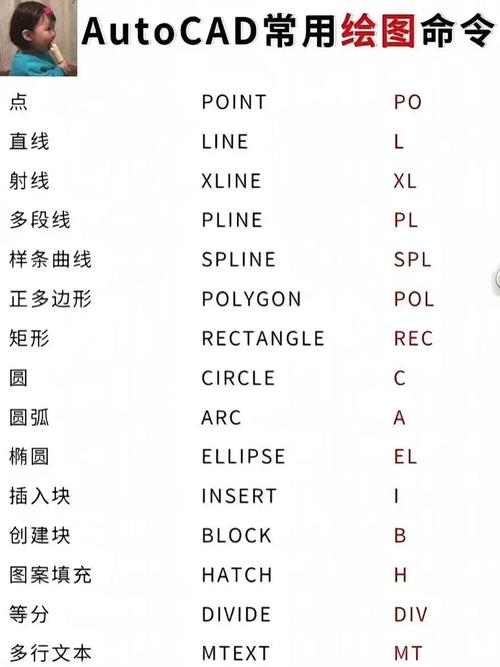

（图片来源网络，侵删）
- 执行命令：输入
PSLTSCALE，设置为1时，视口内的线型比例将根据视口比例自动缩放；设置为0时，线型比例保持模型空间的值不变。 - 典型应用：在1:50的视口中插入1:100比例的图形，设置PSLTSCALE=1可使线型显示正常。
实际应用技巧
- 快速预览调整：选中线型对象后，按住Ctrl键滚动鼠标滚轮，可实时预览比例调整效果。
- 批量修改：使用
MATCHPROP（特性匹配）命令，将已设置好比例的对象特性应用到其他对象。 - 避免常见错误：若线型显示为“连续”或过密，需依次检查PSLTSCALE、CELTSCALE、LTSCALE的设置，优先确保PSLTSCALE=1（图纸空间）。
- 自定义线型：对于复杂线型（如带文字的ZIGZAG），需额外调整全局比例因子中的线型定义单位，可通过
LINETYPE命令编辑线型文件（.lin）。
相关问答FAQs
Q1：为什么修改LTSCALE后线型显示没有变化？
A：可能原因有两个：一是未执行REGEN命令重生成图形；二是当前处于图纸空间且PSLTSCALE设置为0，建议先输入REGEN，若无效则检查PSLTSCALE值，将其改为1后重试。
Q2：如何在布局空间中使不同视口的线型显示比例一致？
A：确保所有视口的PSLTSCALE均为1（全局设置），然后在模型空间中统一设置LTSCALE值，若特定视口需独立调整，可选中视口边界，在特性面板中修改“自定义比例”下的线型比例，而非直接修改LTSCALE。
