在CAD绘图过程中,图幅比例的设置是确保图纸表达准确、规范的关键环节，图幅比例是指图纸中图形与实际物体的线性尺寸之比，直接影响到图纸的可读性和实用性，CAD软件提供了多种命令和工具来帮助用户设置和管理图幅比例，本文将详细介绍相关命令的操作方法、应用场景及注意事项，帮助用户高效完成绘图任务。
图幅比例的基本概念
图幅比例通常以“比例因子”的形式体现，例如1:100表示图纸上1个单位长度对应实际100个单位长度，在CAD中，比例的选择需根据图形的复杂程度、图纸规格和输出要求综合确定，常见的比例有1:1（原值比例）、放大比例（如2:1）和缩小比例（如1:50），合理的比例设置既能保证图形细节清晰，又能避免图纸过大或过小导致的不便。
核心命令详解
LIMITS（图形界限）命令
- 功能：用于设置绘图区域的尺寸，相当于传统图纸的“图幅大小”，通过设置图形界限，可以确保所有图形元素在指定范围内绘制，避免比例混乱。
- 操作步骤：
- 输入命令
LIMITS，按回车键。 - 根据提示输入左下角坐标（通常为0,0）和右上角坐标（如A3图纸尺寸为420×297，单位为毫米）。
- 选择“ON”选项启用界限检查，防止图形超出图幅范围。
- 输入命令
- 注意事项：图形界限的设置需结合最终输出比例，若按1:100比例绘制A3图纸，实际绘图区域应放大100倍（即42000×29700单位）。
SCALE（比例缩放）命令
- 功能：用于调整已有图形或选定对象的尺寸，直接改变比例因子，该命令常用于修改局部图形的比例或统一整体比例。
- 操作步骤：
- 选择需要缩放的对象。
- 输入命令
SCALE，按回车键。 - 指定缩放基点（如图形的角点或中心点）。
- 输入比例因子（如输入100表示放大100倍，输入0.01表示缩小为1/100）。
- 技巧：结合参照（R）选项，可通过指定参考长度和新长度来精确计算比例因子，避免手动计算的误差。
VIEWPORT（视口）命令
- 功能：在布局空间中创建视口，通过设置视口比例实现不同比例图形的统一输出，适用于包含多比例元素的复杂图纸（如总平面图与局部详图）。
- 操作步骤：
- 切换到布局空间,输入命令
VIEWPORT，按回车键。 - 拖动鼠标创建矩形视口,双击进入视口内部。
- 在状态栏的“视口比例”下拉菜单中选择预设比例（如1:100），或自定义比例因子。
- 切换到布局空间,输入命令
- 高级应用：通过“特性”面板（Ctrl+1）可调整视口的显示锁定、着色打印等属性，确保比例固定不变。
DIMSCALE（标注比例）命令
- 功能：控制尺寸标注、文字注释等非图形元素的比例，使其与图形比例协调一致。
- 操作步骤：
- 输入命令

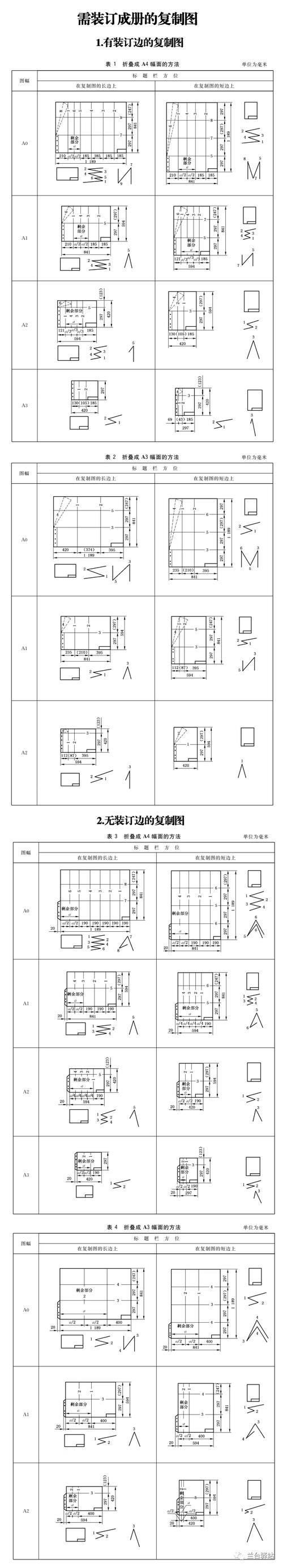

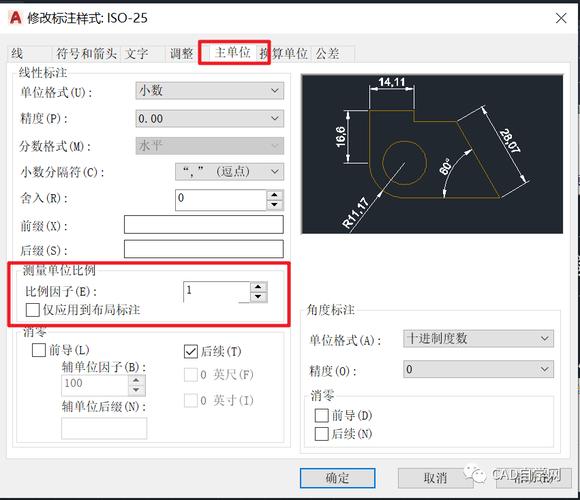

DIMSCALE，按回车键。 - 输入比例因子（通常与图形比例因子一致，如1:100比例下输入100）。
- 输入命令
- 注意：若使用注释性标注，可通过“管理注释比例”功能自动适配不同视口的比例，无需手动调整DIMSCALE。
LAYOUT（布局）与PAGESETUP（页面设置）命令
- 功能：通过页面设置指定图纸尺寸、打印区域和比例，确保输出图纸与设置一致。
- 操作步骤：
- 输入命令
PAGESETUP，选择布局或模型空间。 - 在“打印机/绘图仪”中选择输出设备。
- 在“图纸尺寸”中选择标准图幅（如A3）。
- 在“打印比例”区域勾选“布满图纸”或手动输入比例（如1:1）。
- 输入命令
- 技巧：保存页面设置为.dwt模板文件，可快速复用相同的打印比例和图幅配置。
比例设置常见问题及解决方法
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 图纸打印后比例失真 | 视口比例未设置或页面设置比例错误 | 检查布局空间视口比例，确保页面设置中的打印比例与图形比例一致 |
| 标注文字过大或过小 | DIMSCALE值与图形比例不匹配 | 重新计算DIMSCALE值，或启用注释性标注功能 |
| 图形超出图幅范围 | LIMITS未启用或设置过小 | 重新设置图形界限并启用“ON”选项，使用EXTEND命令延伸边界 |
最佳实践建议
- 绘图前规划：根据图形复杂度和输出要求确定比例，优先使用1:1比例绘制模型，通过布局空间控制输出比例。
- 模板标准化：创建包含预设图幅、比例和标注样式的模板文件，提高绘图效率。
- 动态观察：使用
ZOOM命令的“比例（S）”选项输入“XP”（如1XP表示按1:1比例显示当前视口），实时验证比例准确性。
