在CAD软件中,线型比例设置是确保图形中线型显示正确的关键操作，无论是虚线、点划线还是其他复杂线型，合适的比例设置能让图形更清晰、专业，本文将详细介绍线型比例设置的命令、方法、注意事项及常见问题，帮助用户高效掌握这一技能。

线型比例的基本概念

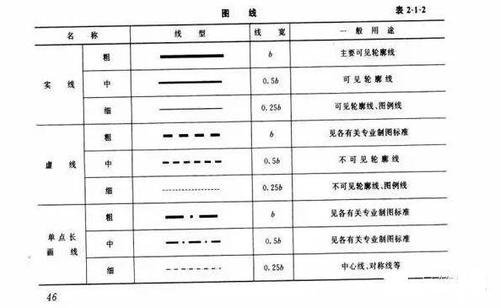

线型比例（Linetype Scale）控制线型中短线、间隔和点的相对大小，比例值越大，线型中的元素显示越大，间隔越宽；比例值越小，元素显示越小，间隔越密集，默认比例下可能无法显示虚线的间隔，适当增大比例后，虚线效果会明显呈现，线型比例分为全局比例（Global Scale）和对象比例（Object Scale），前者影响所有线型，后者仅针对特定对象。

线型比例设置的核心命令

1. LTSCALE（全局比例因子）

   • 功能：设置全局线型比例，影响图形中所有非连续线型。
   • 操作步骤：
     • 命令行输入 LTSCALE，按回车键；
     • 输入新的比例值（如 10），按回车键；
     • 输入 REGEN（重生成）命令，更新显示效果。
   • 适用场景：适用于整个图形的线型统一调整，如建筑平面图中所有墙体虚线需同步放大。

2. CELTSCALE（当前对象比例）

   • 功能：设置新创建对象的线型比例，不影响已有对象。
   • 操作步骤：
     • 命令行输入 CELTSCALE，按回车键；
     • 输入比例值,后续绘制的新对象将应用该比例。
   • 适用场景：需为不同对象设置不同比例时，如绘制中心线（比例较大）和辅助线（比例较小）。

3. 特性面板（PROPERTIES）


   （图片来源网络，侵删）
   • 功能：修改单个对象的线型比例。
   • 操作步骤：
     • 选中对象,按 Ctrl+1 打开特性面板；
     • 在“线型比例”栏中输入新值，按回车键确认。
   • 适用场景：精细调整特定对象的线型显示，如修改某条虚线的比例以匹配局部图形。

4. LINETYPE（线型管理器）

   • 功能：通过对话框管理线型比例和全局比例。
   • 操作步骤：
     • 命令行输入 LINETYPE，打开“线型管理器”对话框；
     • 在“详细信息”区域中，修改“全局比例因子”或“当前对象比例”；
     • 勾选“缩放时使用图纸空间单位”，可在布局空间中自动调整比例。
   • 适用场景：需要批量管理线型或调整图纸空间比例时。

不同场景下的比例设置技巧

1. 模型空间与布局空间的差异

   • 在模型空间中,通常需要固定全局比例（如 LTSCALE=10），确保图形按1:1显示时线型正常。
   • 在布局空间中,若勾选“缩放时使用图纸空间单位”，线型比例会根据视口比例自动调整，避免复杂计算。

2. 复杂线型的特殊处理
   对于包含文字或符号的复杂线型（如“ZIGZAG”），需适当增大比例值，确保元素清晰可见，比例值可能需要设置为 20 或更高。

3. 动态调整与实时预览
   使用 LTSCALE 后，务必执行 REGEN 命令刷新显示，部分CAD版本支持“实时预览”，修改比例后图形会自动更新。


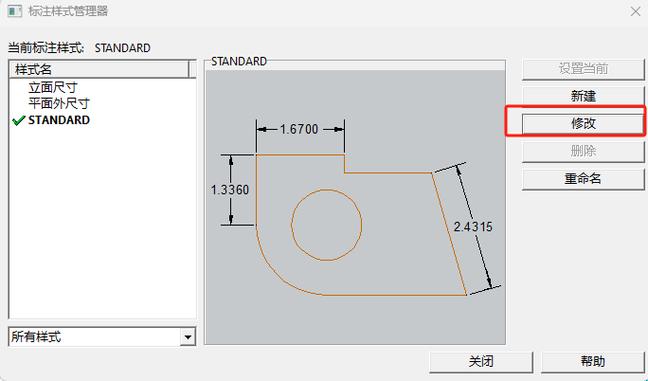

   （图片来源网络，侵删）

常见问题与解决方法

高级应用：线型比例与打印设置

打印时,线型比例需结合打印比例调整，图形按1:50打印时，若模型空间比例为 10，打印比例因子应为 50/10=5，确保打印效果符合要求，可通过“打印样式表”进一步控制线型打印粗细和密度。

相关问答FAQs

Q1: 为什么修改了LTSCALE后，虚线仍然显示为实线？
A1: 可能原因包括：（1）未执行 REGEN 命令刷新显示；（2）线型被错误设置为“Continuous”（连续线型）；（3）对象自身比例（CELTSCALE）覆盖了全局比例，建议检查对象特性和执行重生成操作。

Q2: 如何为不同图层设置不同的线型比例？
A2: CAD不支持直接为图层设置独立比例，但可通过以下方法实现：（1）为不同图层的对象分别设置特性比例（PROPERTIES面板）；（2）使用块属性，将不同比例的线型定义为块，插入时统一调整；（3）通过脚本或LISP程序批量修改特定图层对象的线型比例。
