在CAD软件中,LE命令（即QLEADER命令）是快速引线标注的核心工具，用于创建带箭头的引线并附加文字或块，通过合理的参数设置，可以高效生成符合制图规范的引线标注，以下从命令调用、参数配置、高级应用及常见问题四个维度，详细解析LE命令的设置方法及实用技巧。

命令调用与基础操作

LE命令可通过多种方式启动：

1. 命令行输入：直接输入QLEADER（或简化命令LE）后回车。
2. 功能区面板：在“注释”选项卡中找到“引线”按钮（部分版本需自定义添加）。
3. 工具栏：在经典工具栏的“标注”下拉菜单中选择。

启动命令后,命令行提示：“指定第一个引线点或 [设置(S)]<设置>”：

• 直接点击绘图区可创建引线,输入S则进入参数设置界面（即“引线设置”对话框）。

引线设置核心参数详解

“引线设置”对话框包含三个选项卡，分别控制引线外观、注释内容及附着方式：

注释类型（决定引线末端的内容）

引线结构（控制引线线段数量与箭头样式）

• 引线线段点数：限制引线转折次数（默认2段，可设为1-255），标注圆孔时设为1段直线，标注复杂位置时设为3段折线。
• 自动包含引线：勾选后，创建块或公差时自动添加引线（仅“块参照”和“公差”类型有效）。
• 约束：
  • 最大引线点数：限制用户手动添加的转折点数量。
  • 第一段角度：控制首段引线的角度（如90°强制垂直）。
  • 第二段角度：控制第二段引线的角度（如0°强制水平）。
• 箭头：点击下拉菜单选择箭头样式（实心闭合、建筑标记、点等），或选择“用户箭头”加载自定义块作为箭头。

（设置注释文字的格式与位置）

• 多行文字选项：
  • 提示输入宽度：创建文字时提示用户输入文本框宽度。
  • 始终左对齐：无论引线方向如何，文字始终左对齐。
  • 文字边框：为多行文字添加矩形边框。
• 引线连接：
  • 水平连接：文字位于引线终点左侧或右侧（可调整“基线间隙”值，默认为8单位）。
  • 垂直连接：文字位于引线终点上方或下方（需配合“多行文字选项”中的“左对齐”使用）。

高级应用技巧

1. 自定义引线样式
   通过MLEADERSTYLE命令可创建新的引线样式，统一管理项目中不同类型标注的样式（如装配图引线、注释引线），设置时需注意：


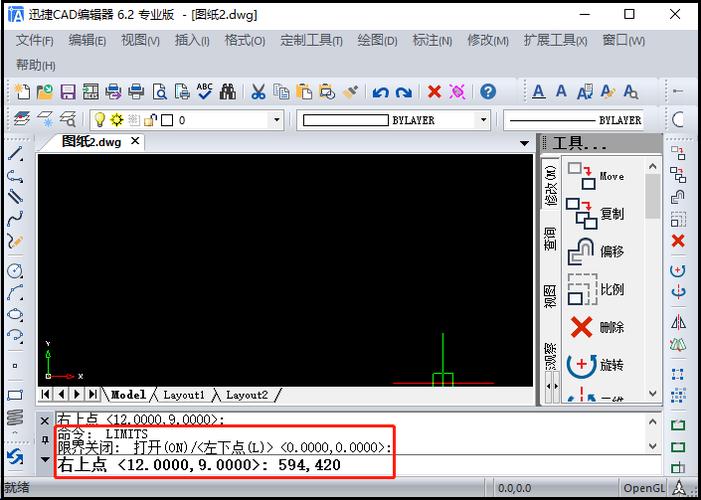

   （图片来源网络，侵删）
   • ”选项卡中关联“多行文字样式”（如设置文字高度为2.5，字体为gbcbig.shx）。
   • 在“引线”选项卡中设置线型（如细实线Continuous）和颜色（随层ByLayer）。

2. 快速修改引线属性
   双击已创建的引线标注，可打开“特性”面板（Ctrl+1），动态调整：

   • 箭头大小、引线颜色。
   • 、旋转角度。
   • 引线转折点位置（直接拖动夹点）。

3. 与块属性结合使用
   若需引线标注显示动态信息（如零件重量），可创建带属性的块，在“注释类型”中选择“块参照”，并在引线设置中勾选“包含引线”，插入块时，属性值可自动提取或手动输入。

常见问题与解决方案

1. 引线箭头显示为问号或空白
   原因：当前箭头样式未加载（如自定义块丢失）或字体文件缺失。
   解决：

   • 在“引线设置”中选择标准箭头（如“实心闭合”）。

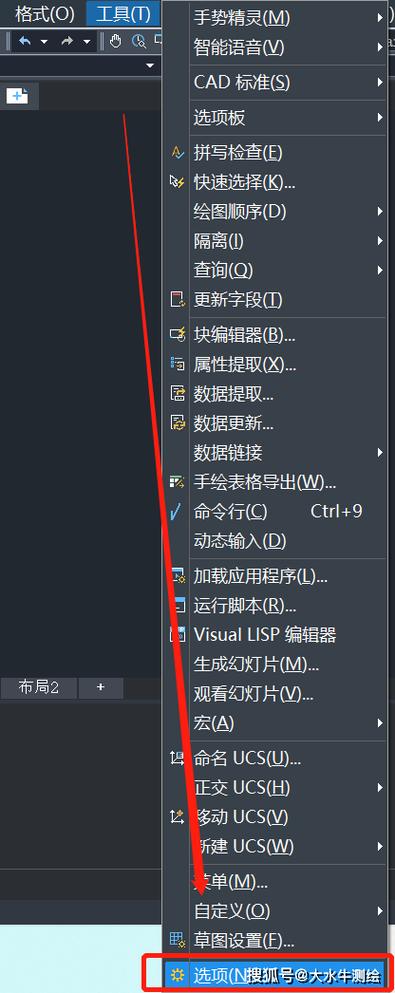

   • 若需自定义箭头,确保对应的.dwg块文件位于CAD支持路径中（通过OPTIONS命令的“文件”选项卡查看）。

2. 引线文字位置异常
   原因：未正确设置“引线连接”方式或文字对齐选项。
   解决：


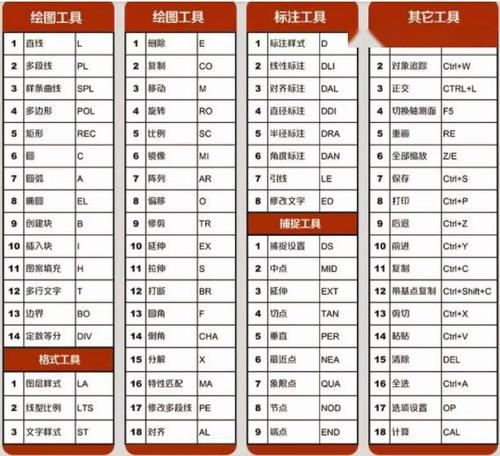

   （图片来源网络，侵删）
   • ”选项卡中的“水平连接”或“垂直连接”是否与引线方向匹配。
   • 对于斜向引线,建议使用“水平连接”并调整“基线间隙”值（如设为0使文字贴近引线）。

相关问答FAQs

Q1: 如何让LE命令创建的引线自动关联到对象？
A1: 在“引线设置”的“注释类型”中选择“多行文字”或“块参照”，并在“引线结构”中勾选“自动包含引线”，确保引线第一点点击对象的关键位置（如圆心、端点），这样引线会自动捕捉对象特征，若需关联到对象属性，可结合DATAEXTRACTION命令提取数据并生成动态标注。

Q2: 如何批量修改多个LE引线的样式？
A2: 使用QSELECT命令快速选择所有引线对象：

1. 输入QSELECT，在“对象类型”中选择“多重引线”（或“引线”，根据版本而定）。
2. 在“特性”中选择“引线样式”，点击“确定”全选。
3. 打开“特性”面板（Ctrl+1），修改“引线样式”为预设的新样式。
   若需修改文字格式，可通过“特性”面板中的“文字样式”或“高度”统一调整。
