在CAD软件中,加载宏命令是扩展软件功能、实现自动化操作的重要方式，宏命令通常使用AutoLISP、Visual LISP、VBA（Visual Basic for Applications）或.NET等语言编写，能够简化重复性任务、提升绘图效率，以下是关于CAD加载宏命令的详细说明，包括加载方法、常见语言、应用场景及注意事项等内容。

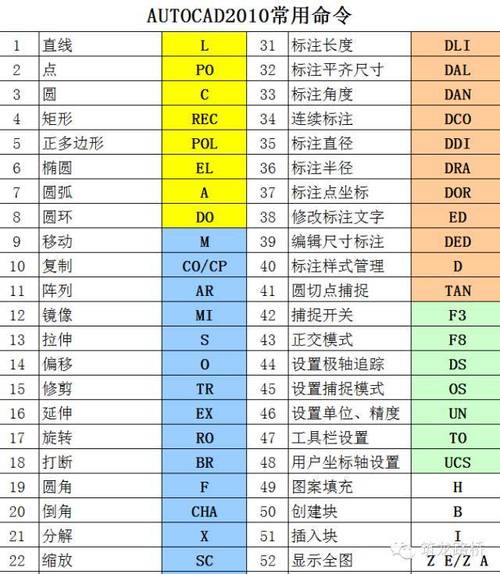

（图片来源网络，侵删）
宏命令的定义与作用
宏命令是一系列预定义的指令集合,通过执行这些指令，CAD可以自动完成特定操作，批量绘制标准图形、自动标注尺寸、生成报表等，宏命令的优势在于减少人工操作，避免重复劳动，尤其适用于标准化程度高的设计场景，不同版本的CAD（如AutoCAD、中望CAD等）对宏命令的支持略有差异，但基本加载流程相似。
常见宏命令开发语言
- AutoLISP/VLISP：AutoCAD经典语言，适合处理二维图形操作，语法简单，无需编译，通过LISP脚本可以自动绘制图层、修改线型等。
- VBA：基于Visual Basic的编程环境，适合开发复杂逻辑和界面交互，如创建自定义工具栏或对话框。
- .NET：功能强大的现代语言，支持C#或VB.NET，可开发高性能插件，适用于三维建模或与数据库交互。
- Script（脚本文件）：通过简单的文本命令序列实现自动化，适合批量执行基础操作，如打印或文件转换。
加载宏命令的方法
加载LISP宏命令
- 步骤：
（1）将.lsp或.vlx文件保存到CAD支持路径（如“C:\Program Files\Autodesk\AutoCAD 2023\Support”）；
（2）在CAD命令行输入APPLOAD，弹出对话框后选择文件并点击“加载”；
（3）加载成功后，通过命令行输入自定义命令名（如MYCOMMAND）执行宏。 - 验证：若加载失败，检查文件语法或路径权限，可通过
APPLOAD”按钮查看加载历史。
加载VBA宏命令
- 步骤：
（1）在CAD中按ALT+F11打开VBA编辑器；
（2）通过“文件”-“导入”加载.dvb格式的宏文件；
（3）返回CAD界面，通过“工具”-“宏”-“宏”选择并运行。 - 注意：部分CAD版本默认禁用VBA，需在“选项”-“文件”-“应用程序”中启用。
加载.NET插件
- 步骤：
（1）将.dll文件复制到CAD插件目录（如“C:\Program Files\Autodesk\AutoCAD 2023\enu\Support”）；
（2）使用NETLOAD命令加载文件，或在“管理”选项卡中点击“加载应用程序”；
（3）加载后，通过自定义工具栏或命令行调用功能。 - 调试：开发阶段可通过Visual Studio附加到CAD进程进行调试。
运行脚本文件
- 步骤：

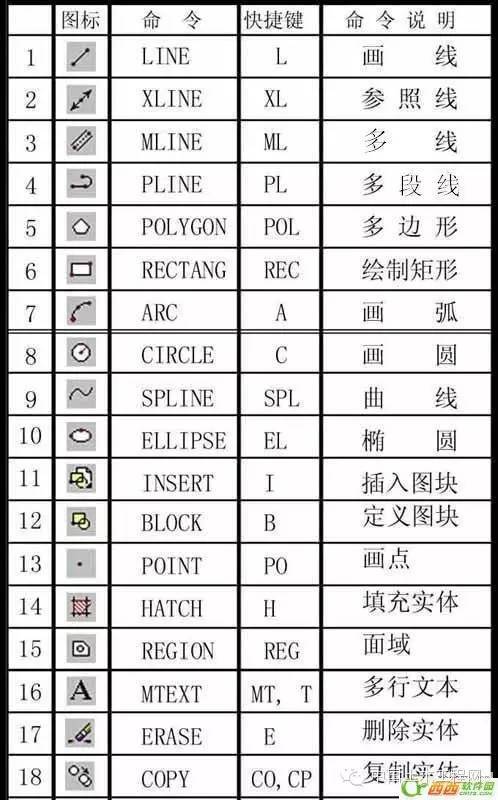

（1）编写.scr文件，包含一系列CAD命令（如LINE、CIRCLE等）；
（2）在命令行输入SCRIPT，选择脚本文件执行。 - 示例：脚本文件内容为
LINE 0,0 10,10，执行后将绘制一条从原点到(10,10)的直线。
宏命令的典型应用场景
| 应用场景 | 实现方式 | 示例效果 |
|---|---|---|
| 批量图形绘制 | LISP脚本+循环语句 | 自动生成100个等间距螺栓孔 |
| 图层管理 | VBA操作图层表 | 一键隐藏所有“辅助线”图层 |
| 尺寸标注自动化 | .NET二次开发 | 根据图形属性自动添加公差标注 |
| 文件批量转换 | Script命令+批处理 | 将100张DWG另存为PDF格式 |
注意事项
- 安全风险：来源不明的宏文件可能包含恶意代码，建议先在测试环境中验证。
- 兼容性：不同CAD版本对宏的支持可能不同，需确认宏语言与软件版本的匹配性。
- 错误处理：复杂的宏应添加异常捕获机制，避免因单步错误导致整个程序崩溃。
- 性能优化：避免在宏中使用大量循环或复杂计算，可通过预计算或缓存提升效率。
相关问答FAQs
问题1：为什么加载LISP宏命令时提示“未知命令”？
解答：可能原因包括：
（1）宏文件未成功加载（需检查APPLOAD加载列表）；
（2）命令名称输入错误或宏文件中未定义该命令；
（3）CAD版本过低，不支持部分LISP函数，建议重新加载文件，并检查语法是否正确。
问题2：如何将宏命令添加到CAD工具栏？
解答：以LISP宏为例，步骤如下：
（1）右键点击工具栏，选择“自定义”；
（2）在“命令”选项卡中，选择“用户定义”类别；
（3）拖拽“按钮”到工具栏，右键点击按钮，在“特性”中命名并指定宏命令（如^C^CMYCOMMAND）；
（4）关闭自定义窗口后，点击按钮即可执行宏。
