在CAD软件中,线宽设置是提升图纸专业性和可读性的关键操作，无论是机械设计、建筑制图还是电气工程，合理的线宽搭配都能清晰表达图形的层次关系和重点信息，本文将详细解析CAD中线宽设置的相关命令、操作方法及注意事项，帮助用户高效掌握这一核心功能。
（图片来源网络，侵删）
线宽设置的核心命令与操作路径
CAD中线宽的设置主要通过以下命令实现,不同版本的操作路径略有差异，但核心逻辑一致：
全局线宽设置（全局比例因子）
全局线宽控制所有图形对象的默认线宽,适用于统一调整图纸的整体线宽风格，操作路径为：
- 菜单栏：依次点击“格式”→“线宽”，打开“线宽设置”对话框。
- 命令行：直接输入
LWEIGHT（快捷键WE）并回车。
在对话框中，用户可勾选“显示线宽”选项，通过“调整显示比例”滑块控制线宽在屏幕上的显示粗细，实际打印时线宽仍按设定的数值输出，勾选“默认”下拉菜单，可设置新创建对象的默认线宽（如0.25mm、0.3mm等）。
当前线宽设置（图层或对象级别）
针对特定图层或单个对象设置线宽,是精细化绘图的核心操作：
- 图层线宽：通过“图层特性管理器”（命令
LAYER或LA）进入图层列表，选中目标图层后，点击“线宽”列下的默认值，在“线宽”对话框中选择所需线宽（如0.5mm、1.0mm等），同一图层下的所有对象将继承此线宽，除非单独修改对象属性。 - 对象线宽：选中单个或多个对象后，右键选择“特性”（快捷键
Ctrl+1），在“特性”选项板的“常规”区域中修改“线宽”参数，此方法仅对选中对象生效，不影响图层全局设置。
线宽比例调整（LTSCALE & CELTSCALE）
线宽显示比例是用户最容易混淆的概念,需区分全局比例与对象比例：
（图片来源网络，侵删）
- 全局比例因子（LTSCALE）：控制所有线型（包括线宽）的显示比例，命令行输入
LTSCALE后输入新值（如10、20），数值越大，线宽显示越粗，此设置影响所有非连续线型（如虚线、点划线）的线宽表现。 - 当前对象比例（CELTSCALE）：仅对新建对象生效，命令行输入
CELTSCALE后输入比例值，可与LTSCALE叠加使用（实际比例=LTSCALE×CELTSCALE），适用于局部调整线宽显示，例如在复杂图形中突出特定细节。
线宽设置的实际应用场景与技巧
工程制图中的线宽规范
不同行业对线宽有明确标准,需遵循规范以确保图纸合规性：
- 机械制图：通常分为粗线（0.5-0.7mm，用于轮廓线）、中线（0.25-0.35mm，用于尺寸线、剖面线）、细线（0.1-0.2mm，用于辅助线、中心线）。
- 建筑制图：粗线（0.6-1.0mm，墙体、主梁）、中线（0.3-0.4mm，门窗轮廓）、细线（0.15-0.2mm，轴线、标注）。
- 电气图纸：粗线（0.5mm，主电路）、中线（0.3mm，控制回路）、细线（0.2mm，导线编号）。
线宽与打印输出的关联
线宽设置需结合打印比例调整,避免输出后线宽过粗或过细：
- 1:1打印：直接按设置值输出，如0.5mm线宽打印后即为0.5mm。
- 缩放打印：若打印比例为1:100，需将线宽值放大100倍（如0.5mm线宽设置为50mm），或通过“打印设置”中的“线宽”选项卡统一调整缩放比例。
- 颜色相关打印：部分用户通过颜色控制线宽（如红色=0.5mm，蓝色=0.3mm），需在“打印样式表”（CTB/STB文件）中定义颜色与线宽的映射关系。
线宽显示优化技巧
- 实时预览：点击状态栏的“线宽”按钮，可实时查看线宽效果，避免频繁切换打印预览。

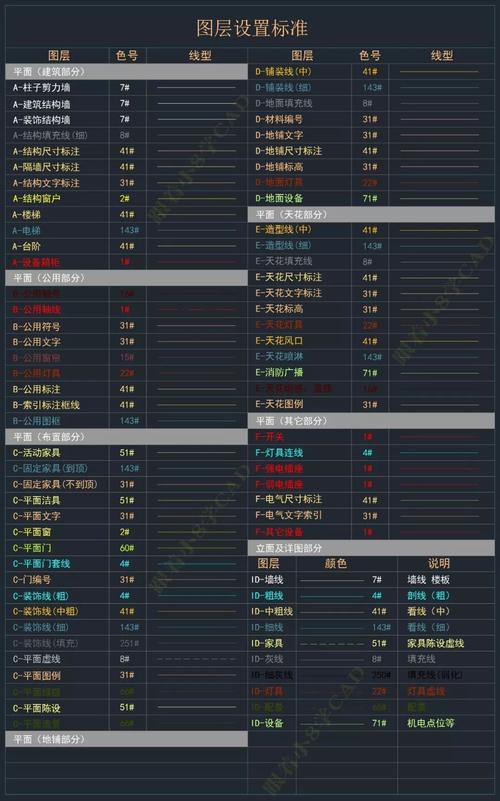

- 图层分组：将不同线宽要求的对象分配至不同图层（如“轮廓层”“标注层”“辅助层”），通过图层管理线宽，提高修改效率。
- 避免过度使用粗线：线宽并非越粗越好，过多粗线会导致图形杂乱，一般建议图纸中不超过3种线宽层次。
常见问题与注意事项
-
线宽显示与实际打印不符：
- 原因：未勾选“显示线宽”或比例设置错误。
- 解决：检查“线宽设置”对话框中的“显示比例”，并确认打印时“打印线宽”选项已启用。
-
线宽在PDF输出后消失：
（图片来源网络，侵删）- 原因：PDF导出时未选择“保留线宽”选项。

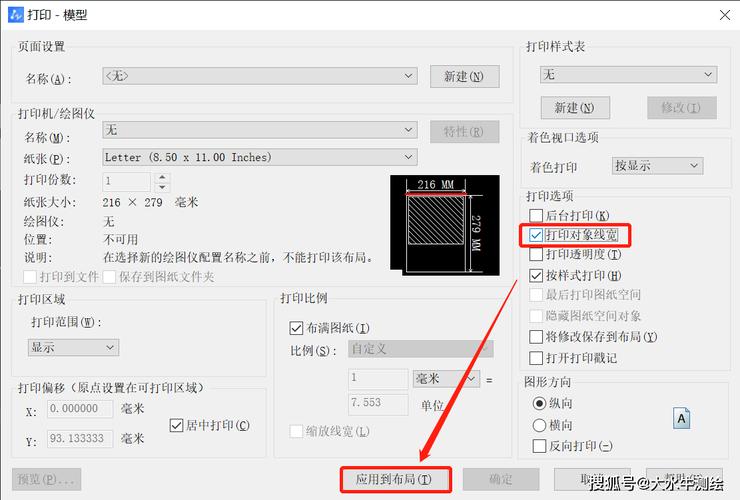

- 解决：使用“打印”命令选择“DWG to PDF”打印机，在“打印选项”中勾选“打印线宽”，或通过“发布”功能批量导出时设置线宽保留。
相关问答FAQs
Q1: 为什么CAD中设置的线宽在屏幕上看不到变化？
A1: 通常有两个原因：一是未开启状态栏的“线宽”显示按钮（位于CAD界面右下角）；二是“线宽设置”中的“调整显示比例”滑块过小，导致线宽差异不明显，建议将比例调至1.0以上，并确保“显示线宽”选项已勾选。
Q2: 如何批量修改多个图层的线宽？
A2: 方法有两种：一是通过“图层特性管理器”选中多个图层（按住Ctrl或Shift键），右键选择“特性匹配”，将目标图层的线宽应用到其他图层；二是使用“LAYM”命令（图层管理器），在图层列表中框选多个图层，统一修改“线宽”列的数值。
