在CAD软件中,虚线比例命令是控制虚线样式显示效果的关键工具，尤其在工程制图和设计中，合理的虚线比例能确保图形的可读性和规范性，虚线比例的调整主要涉及全局比例因子（LTSCALE）和当前对象比例（CELTSCALE）两个核心参数，两者协同作用以适应不同绘图需求。
虚线比例命令的核心功能

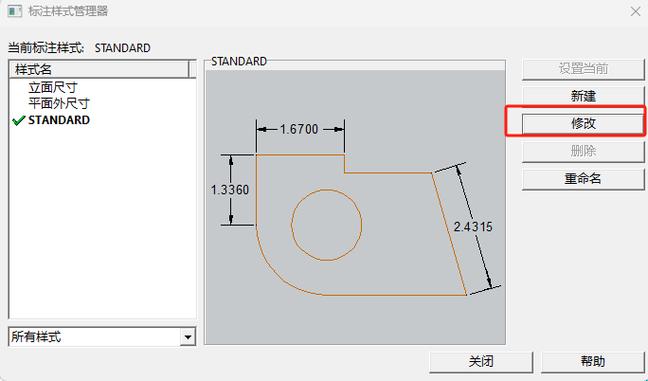

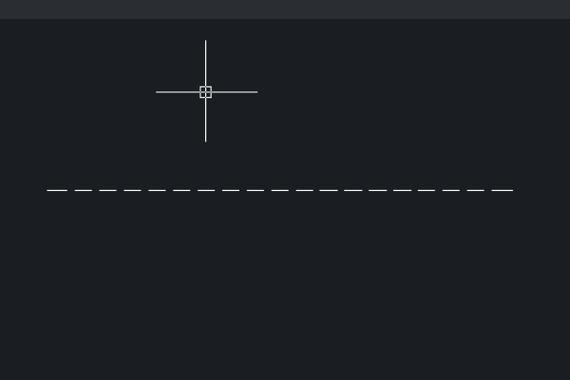

虚线比例命令主要用于解决虚线显示异常的问题,例如虚线显示为实线、间隔过大或过小等，当图形缩放时，虚线样式会根据比例参数自动调整间距，确保在打印或不同视图比例下保持一致的视觉效果，在绘制1:100的建筑平面图时，若虚线墙体的线型比例不当，可能导致墙体轮廓模糊或断裂，此时通过调整LTSCALE值即可优化显示。
关键命令及参数设置
-
LTSCALE（全局比例因子）
该命令控制整个图形中所有非连续线型的显示比例，输入命令后，系统提示输入新比例值，默认值为1.0，增大LTSCALE会使虚线间隔变宽，适用于缩小视图；减小则使间隔变窄，适用于放大视图，在布局空间中打印时，若虚线显示过密，可将LTSCALE设置为10或更高（根据图形尺寸调整）。 -
CELTSCALE（当前对象比例）
用于单独设置新绘制对象的线型比例，其值与LTSCALE相乘得到最终比例，若CELTSCALE为1，则新对象比例与全局一致；若设置为2，则新对象虚线间隔为全局的两倍，此命令适用于局部调整，例如在一张大图中，需对特定区域的虚线（如隐藏线）使用不同比例时。 -
LINETYPE（线型管理器）
通过“线型管理器”对话框可同时调整LTSCALE和CELTSCALE，并预览线型效果，还可通过“全局比例因子”和“当前对象缩放比例”选项框直接修改参数，支持实时预览。
（图片来源网络，侵删）
操作步骤与注意事项
- 调整全局比例：在命令行输入
LTSCALE，输入新值后按回车，图形将自动重生成，在A3图纸（1:100比例）中，虚线墙体的合适比例通常为50-100。 - 调整对象比例：输入
CELTSCALE，设置新值后绘制新对象，或选中对象后通过“特性”面板修改“线型比例”属性。 - 重生成图形：修改比例后，若虚线未更新，可输入
REGEN强制重生成。 - 打印适配：布局空间中需确保“打印比例”与LTSCALE匹配，避免虚线间距随打印比例变化而失真。
常见问题与解决方法
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 虚线显示为实线 | 比例过小或线型加载错误 | 检查线型是否加载，增大LTSCALE |
| 虚线间隔过大/过小 | 比例与视图不匹配 | 根据视图缩放调整LTSCALE |
| 部分虚线显示异常 | 对象比例（CELTSCALE）冲突 | 统一CELTSCALE或单独修改对象比例 |
相关问答FAQs
Q1: 为什么调整LTSCALE后虚线仍未显示正常？
A: 可能原因包括：1）线型未正确加载（需通过“LINETYPE”命令加载所需线型）；2）图形被冻结或锁定在某个图层（检查图层状态）；3）使用块参照时，块内部对象比例未更新（需分解块后重新调整），建议先确认线型加载状态，再输入REGEN强制刷新视图。
Q2: 如何在不同视口（布局空间）中设置不同的虚线比例？
A: 在布局空间中，可选中特定视口，输入“MVSETUP”命令，选择“缩放比例”选项，单独调整该视口的LTSCALE值，或通过“特性”面板修改视口的“自定义比例”，并配合CELTSCALE实现局部比例控制，注意：全局LTSCALE仍会影响整个模型空间，需根据需求权衡设置。
