在CAD软件中,精确绘制指定长度的线条是基础且高频的操作，掌握相关的命令和技巧能显著提升绘图效率，CAD中实现“画线长度”功能的核心命令是LINE（直线）命令，但直接通过LINE命令绘制时，通常需要结合输入坐标、极轴追踪或动态输入等方式来控制长度，以下是详细操作步骤和多种实现方法的说明。

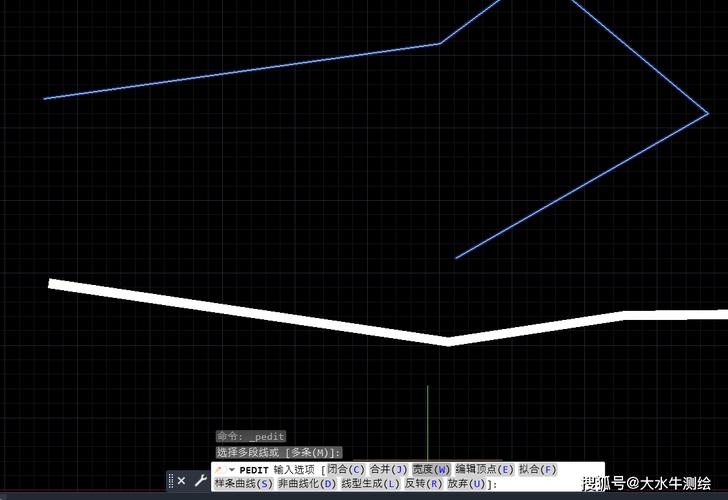

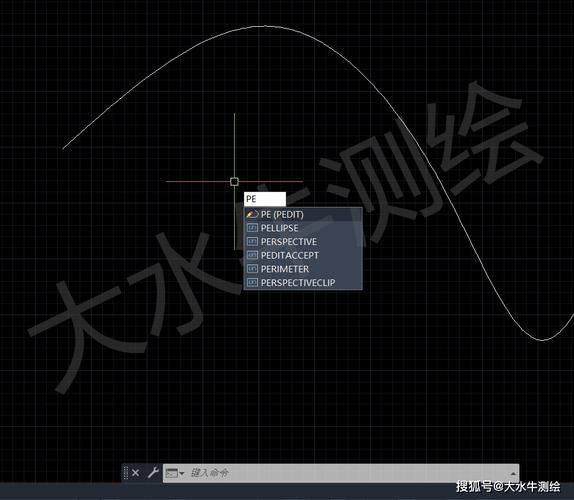

（图片来源网络，侵删）
基础方法：使用LINE命令+动态输入
- 启动LINE命令：在命令行输入
L或LINE，按回车键，或在“绘图”工具栏中点击直线图标。 - 指定起点：在绘图区点击鼠标左键确定线条起点，或直接输入起点坐标（如
0,0）。 - 输入长度和角度：移动鼠标确定线条方向，此时命令行会显示“指定下一点或[放弃(U)]：”，此时无需点击鼠标，直接输入长度值（如
100），按空格键或回车键，再输入角度值（如30，表示与X轴正方向夹角30度），再次按回车键，即可完成一条长度为100、角度为30度的线条。- 注意：若只需水平或垂直线条，可开启“正交模式”（按F8键），此时只需输入长度值，方向由鼠标移动方向自动锁定（水平或垂直）。
精确控制法：使用极轴追踪与距离输入
极轴追踪功能可预设角度增量,辅助绘制特定方向的线条，结合距离输入可实现精确长度控制。
- 设置极轴追踪：右键状态栏“极轴”按钮，选择“设置”，在弹出的对话框中勾选“启用极轴追踪”，设置“增量角”（如15°，表示每15°为一个极轴方向）。
- 绘制线条：启动
LINE命令，指定起点后，沿极轴方向移动鼠标，当出现追踪虚线和角度提示时，输入长度值并回车，即可完成该方向的精确长度线条。
坐标输入法：相对直角坐标与极坐标
- 相对直角坐标：若已知线条终点相对于起点的X、Y轴偏移量，可输入
@ΔX,ΔY，从起点(0,0)绘制一条长度为100的水平线（终点X偏移100，Y偏移0），输入@100,0后回车。 - 相对极坐标：若已知长度和角度，可输入
@长度<角度，绘制长度100、角度45°的线条，输入@100<45后回车，此方法无需开启正交或极轴，适合任意方向线条。
高级技巧：使用LENGTHEN命令修改现有线条
若已绘制线条但需调整长度,可通过LENGTHEN命令实现，无需删除重画。
- 命令启动：输入
LEN或LENGTHEN，回车。 - 选择选项：命令行提示“选择对象或[增量(DE)/百分数(P)/全部(T)/动态(DY)]：”，输入
DE（增量）并回车，输入正值（如+20）延伸线条，负值（如-10）缩短线条；或输入T（全部），直接输入新的总长度，再选择需修改的线条。 - 动态调整：选择
DY（动态）选项后，拖动线条端点即可实时调整长度，直观便捷。
不同CAD版本的命令差异
| CAD版本 | 主要命令 | 特殊说明 |
|---|---|---|
| AutoCAD经典版 | LINE、LENGTHEN |
支持命令行输入和工具栏操作，需注意坐标输入格式（如@100<45）。 |
| AutoCAD LT版 | LINE、LENGTHEN |
功能精简版，不支持LISP等高级编程，但基础画线长度命令与全版一致。 |
| 中望CAD | LINE、LENGTHEN |
操作逻辑与AutoCAD基本一致，极轴追踪设置路径为“工具-草图设置”。 |
常见问题与注意事项
- 单位设置影响长度输入：若绘图单位为“毫米”，输入
100则表示100mm；需提前通过“格式-单位”检查或设置单位，避免比例错误。 - 动态输入（DYN）的开关：按F12键可开启/关闭动态输入，开启后长度和角度可直接在光标旁的提示框中输入，适合新手操作；关闭后需依赖命令行输入。
- 线条方向与角度关系：角度输入以X轴正方向为0°，逆时针旋转为正值，顺时针为负值（如
-30°等同于330°）。
相关问答FAQs
问：为什么用LINE命令输入长度后，线条方向不对？
答：通常是因为未正确设置角度或未开启正交/极轴模式，检查输入格式是否为@长度<角度（如@100<45），或确保鼠标移动方向与所需角度一致，若需水平/垂直线条，按F8开启正交模式，此时只需输入长度值，方向由鼠标移动方向自动锁定。
问：如何快速绘制多条相同长度和方向的线条？
答：可通过“复制”命令实现，先用LINE命令绘制第一条指定长度和方向的线条，然后点击“修改-复制”或输入CO/COPY，选择该线条，指定基点后，输入位移距离或直接点击目标位置，即可快速复制出多条相同参数的线条，若需批量绘制不同位置的线条，还可结合“阵列”（ARRAY）命令实现规律性分布。
