这不仅仅是输入一个数字那么简单,结合不同的输入方法可以实现高效绘图。
（图片来源网络，侵删）
在CAD中绘制指定长度的直线,主要有以下几种方法，其中“输入长度+角度”是最常用和最高效的。
- 极坐标输入法 (最常用)：直接输入长度和角度。
- 动态输入法 (最直观)：在光标旁的提示框中输入长度和角度。
- 对象捕捉法 (最精确)：结合对象捕捉，以某点为基准画线。
- 修改法 (事后补救)：先画线，再使用“拉伸”或“特性”面板修改长度。
极坐标输入法 - 最常用
这是最传统、最核心的方法，适用于所有版本的CAD。
原理：通过确定直线的终点相对于起点的距离和角度来绘制。
操作步骤：
（图片来源网络，侵删）
-
启动直线命令：
- 命令行输入

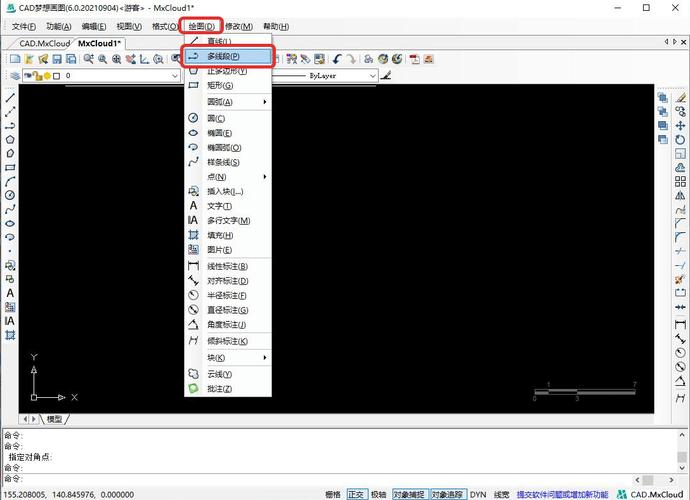

L或LINE，然后按回车。 - 或者点击“绘图”工具栏中的“直线”图标。
- 命令行输入
-
指定起点：
在屏幕上点击鼠标左键,确定直线的起点。
-
输入长度和角度 (关键步骤)：
（图片来源网络，侵删）- 移动鼠标,确定一个大概的方向。
- 在命令行中，直接输入长度值，然后按一次英文逗号 ，再输入角度值，最后按回车。
格式：
长度<角度
示例：画一条长度为 100，角度为 30度 的直线。
- 命令行提示：
指定下一点或 [放弃]: - 你在键盘上输入：
100<30 - 然后按回车。
这条100个单位长、30度方向的直线就立即画好了。
动态输入法 - 最直观
如果你使用的是较新版本的CAD（如AutoCAD 2007以后），这个方法非常方便，因为它将命令行信息直接显示在光标旁边。
操作步骤：
-
确保动态输入已开启：
检查屏幕右下角的状态栏,确保“动态输入”图标（一个光标带坐标提示的）是亮起的，如果没有，点击它开启。
-
启动直线命令：
- 同样,输入
L或点击“直线”图标。
- 同样,输入
-
指定起点：
在屏幕上点击鼠标左键。
-
在动态输入框中输入长度和角度：
- 移动鼠标,光标旁会出现一个输入框，提示“长度”和“角度”。
- 直接在长度框中输入数字（
100），然后按 Tab 键（不是回车！），光标会自动跳到角度框。 - 在角度框中输入角度（
30），然后按回车。
这样也能快速画出指定长度和角度的直线。
对象捕捉法 - 精确定位
当你需要画的直线长度是相对于某个已有对象（如圆心、中点、端点）时，这个方法非常精确。
示例：从一个圆的圆心出发，画一条长度为 50 的水平向右的直线。
-
开启对象捕捉：
- 在状态栏找到“对象捕捉”图标，右键点击 -> “设置”。
- 在弹出的对话框中,确保勾选了“圆心”、“端点”等你需要的捕捉模式。
-
启动直线命令：
- 输入
L并回车。
- 输入
-
利用对象捕捉指定起点：
- 将光标移动到圆上,CAD会自动捕捉到圆心，出现一个黄色虚线圆心的标记。
- 此时点击鼠标左键,将圆心设为起点。
-
输入长度和角度：
- 移动鼠标,使其大致指向水平右侧方向（0度方向）。
- 在命令行输入：
50<0，然后回车。 - 这时,直线就会从圆心出发，精确地画一条50个单位长、水平向右的线。
修改法 - 事后补救
有时候我们可能先画了一条线,之后才发现需要修改它的长度。
方法A：使用“拉伸”命令
- 启动拉伸命令：输入
S或STRETCH，回车。 - 选择对象：使用“交叉窗口”（从右向左框选）选择要修改的线段的端点。
- 指定基点：点击被选中的那个端点作为基点。
- 指定新长度：
- 方法1 (输入增量)：移动鼠标，在命令行输入
@10（表示在原长度基础上增加10），或@-5（表示缩短5）。 - 方法2 (输入新长度)：打开正交模式 (F8)，将鼠标拉长或缩短的方向，然后在命令行输入新的总长度值，如
80。
- 方法1 (输入增量)：移动鼠标，在命令行输入

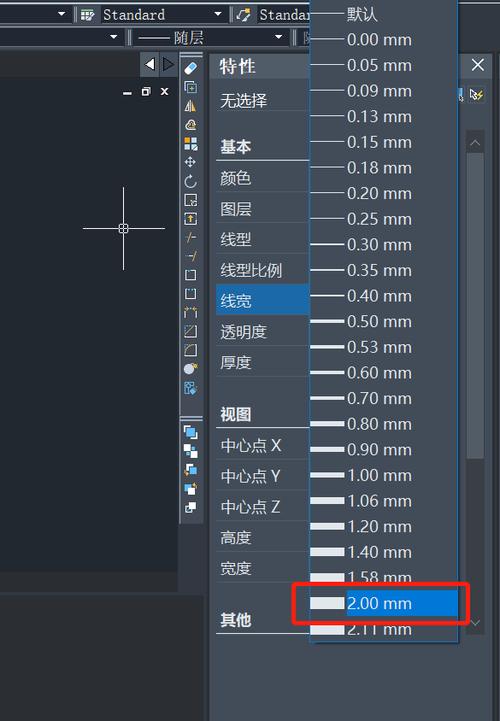

方法B：使用“特性”面板 (最精确)
- 选择直线：用鼠标左键单击你想要修改的直线，它会出现几个蓝色夹点。
- 打开特性面板：
- 按
Ctrl+1快捷键。 - 或者输入
PROPERTIES或CH，回车。
- 按
- 修改参数：
- 在弹出的“特性”面板中，找到“几何图形”或“Geometry”类别。
- 你会看到“长度”和“角度”两个选项。
- 直接在“长度”一栏中输入你想要的新数值，然后按回车。
- 直线会立即更新为你指定的长度,角度保持不变。
总结与技巧
| 方法 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 极坐标输入法 | 最通用、最快，无需鼠标辅助 | 需要记住 长度<角度 的格式 |
知道精确长度和角度时，快速创建新线 |
| 动态输入法 | 直观，眼睛不用离开绘图区 | 依赖CAD版本，需开启功能 | 喜欢在光标旁操作的用户，图形绘制 |
| 对象捕捉法 | 定位极其精确，基于已有图形 | 需要先设置好对象捕捉 | 需要从特定点（如圆心、交点）开始画线 |
| 修改法 (特性) | 事后修改最精确，可同时修改其他属性 | 需要两步操作（选线+开面板） | 修改已有线条的长度、颜色、图层等 |
核心技巧：
对于绝大多数情况，长度<角度 的格式，并熟练使用极坐标输入法，是提高CAD绘图效率的关键。
200<90画一条向上的200单位长的线。150<270画一条向下的150单位长的线。100<180画一条向左的100单位长的线。
