在CAD软件中，对齐命令（ALIGN）是一个高效且强大的工具，主要用于将对象移动、旋转或缩放，以使其与另一个对象或参照系精确对齐，该命令通过指定源对象和目标对象的对应点，自动计算所需的变换参数，从而避免手动调整的繁琐，显著提升绘图精度和效率，对齐命令广泛应用于机械设计、建筑制图、电气工程等多个领域，尤其在需要将不同视图、部件或参照系统对齐时表现出色。

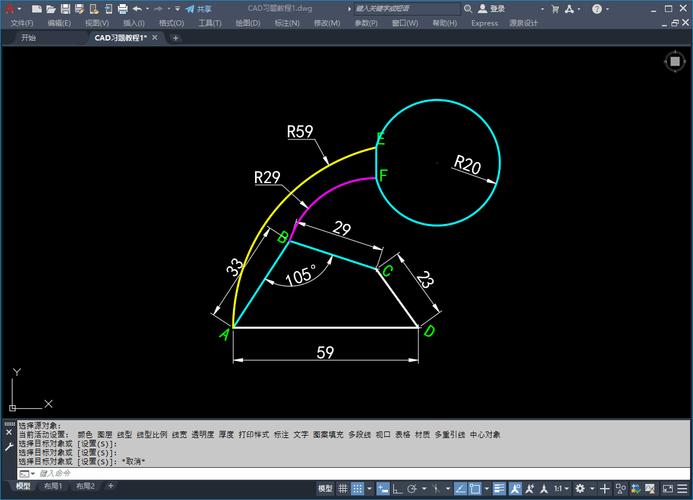

对齐命令的基本操作流程可分为三个核心步骤：选择源对象、指定对应点、确认变换，用户需通过命令行输入“ALIGN”或点击“修改”工具栏中的对齐按钮，启动命令，随后，系统提示选择需要对齐的源对象，用户可框选或点选一个及多个对象，系统要求指定源对象的1-3个对应点，用户需根据目标参照依次点击这些点，例如在机械装配中，可能需要指定源对象的基点、中点和端点，分别对应目标对象的对应位置，系统会根据用户指定的点数自动计算变换矩阵：若指定两点，则执行移动和旋转；若指定三点，则 additionally 进行缩放调整，用户可通过命令行选项选择是否保留源对象副本或删除原对象,操作完成后按回车键即可完成对齐。
对齐命令的高级功能包括动态预览和参数调整，在指定对应点的过程中，CAD软件会实时显示对齐预览效果，用户可直观判断对齐是否符合预期，若不满意可随时重新指定点，对齐命令支持三维对象的复杂对齐，例如将一个倾斜的机械零件与基准面对齐时，通过指定三个不共线的对应点，可同时完成位置、旋转和缩放的调整，确保零件在三维空间中的精确定位，对于批量对象的对齐，对齐命令结合选择集过滤器（如选择特定图层或类型的对象）可大幅提升操作效率,避免重复劳动。

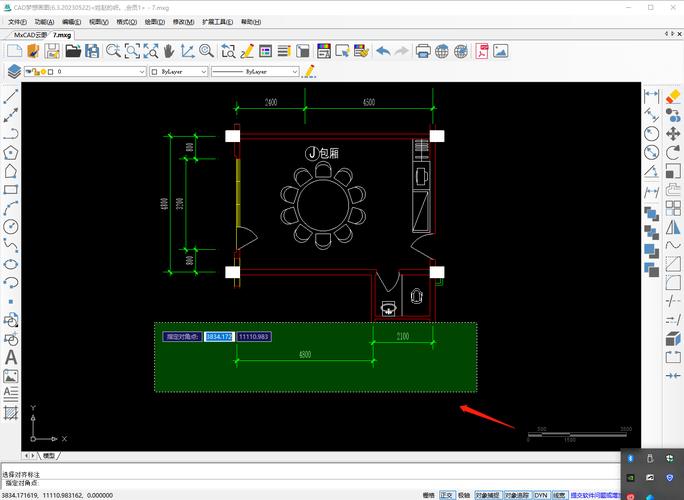

对齐命令与其他变换命令（如移动、旋转、缩放）相比具有显著优势，移动命令仅能改变对象位置，无法调整方向；旋转命令虽可改变角度，但需预先知道旋转中心和角度；缩放命令仅调整尺寸，无法解决位置和方向问题，而对齐命令通过一次性指定对应点，综合了移动、旋转和缩放的功能，尤其在不规则对象对齐时更显高效，在建筑制图中，若需将一张倾斜的平面图与标准网格对齐，使用对齐命令只需指定三个角点即可完成，而传统方法可能需要多次移动和旋转操作,耗时且易产生累积误差。
以下通过表格对比对齐命令在不同场景下的应用要点：
| 应用场景 | 指定点数 | 主要功能 | 注意事项 |
|---|---|---|---|
| 二维对象位置对齐 | 2点 | 移动+旋转 | 确保对应点选择准确，避免方向错误 |
| 三维空间对齐 | 3点 | 移动+旋转+缩放 | 注意三维坐标系的方向一致性 |
| 批量对象对齐 | 2-3点 | 结合选择集过滤器批量处理 | 优先锁定图层或对象类型 |
| 不规则形状匹配 | 3点及以上 | 多点拟合，实现高精度对齐 | 需保证源对象和目标对象的拓扑结构对应 |
在实际操作中，对齐命令的常见问题包括对应点选择错误和缩放比例失真，在指定三点对齐时，若源对象的三个点共线，则可能导致缩放计算失败，此时需重新选择不共线的对应点，对于非等比例缩放需求，可使用对齐命令的“比例”选项（SCALE选项）手动调整缩放因子，避免自动缩放导致的变形，针对复杂图形，建议先在辅助图层中绘制参照点，再执行对齐命令,以提高操作准确性。
相关问答FAQs：
Q1：对齐命令是否可以用于块（Block）或外部参照（Xref）的对齐？
A1：是的，对齐命令完全支持块和外部参照的对齐操作，用户可选择需要对齐的块或外部参照作为源对象，然后指定对应点即可完成对齐，需要注意的是，若块或外部参照包含多个嵌套对象，对齐命令将将其视为整体进行变换，因此建议在对齐前检查块的基点位置，必要时可通过“BASE”命令重新定义基点,以确保对齐精度。
Q2：在对齐三维对象时，如何避免因坐标系不一致导致的对齐错误？
A2：三维对齐时，坐标系不一致是常见问题，解决方法是在对齐前使用“UCS”命令统一用户坐标系，将目标参照的坐标系设置为当前UCS，或使用“PLAN”命令将视图对齐到当前UCS，对齐命令的“选项”中可勾选“对齐到视图”或“对齐到世界”，确保变换方向与全局坐标系一致，若对齐后仍存在偏差，可检查对应点的选择顺序是否与目标对象的拓扑结构匹配,必要时调整点的选择顺序。
