三维镜像命令是计算机辅助设计（CAD）和三维建模软件中的一项核心功能，主要用于创建对象的对称副本，通过指定镜像平面快速生成与原始对象呈镜像关系的几何体，该命令广泛应用于机械设计、建筑建模、工业设计等领域，能够显著提高建模效率，减少重复操作的工作量，以下从功能原理、操作步骤、应用场景、注意事项及与其他命令的对比等方面进行详细阐述。
功能原理与核心要素
三维镜像命令的核心原理是通过定义一个镜像平面（Mirror Plane），将原始对象沿该平面进行对称变换，镜像平面可以是用户自定义的平面（如三点定义的平面、与坐标面平行的平面等），也可以是软件预设的参考平面，在镜像过程中，原始对象的位置、形状和尺寸保持不变，镜像副本则与原始对象关于镜像平面呈对称分布，该命令的关键要素包括：选择对象（Select Objects）、定义镜像平面（Define Mirror Plane）和确定是否删除源对象（Delete Source Objects），定义镜像平面是操作的核心,需要根据设计需求准确指定平面的位置和方向。
操作步骤详解
以主流CAD软件（如AutoCAD、SolidWorks、Creo等）为例,三维镜像命令的操作流程大致可分为以下步骤：
-
选择对象：启动镜像命令后，软件会提示用户选择需要镜像的三维对象，用户可通过窗口选择、框选或点选等方式，单选或多选目标对象，部分软件支持“类选择”功能，可根据属性（如图层、颜色）快速筛选对象。
-
定义镜像平面：这是最关键的一步,常见的定义方式包括：

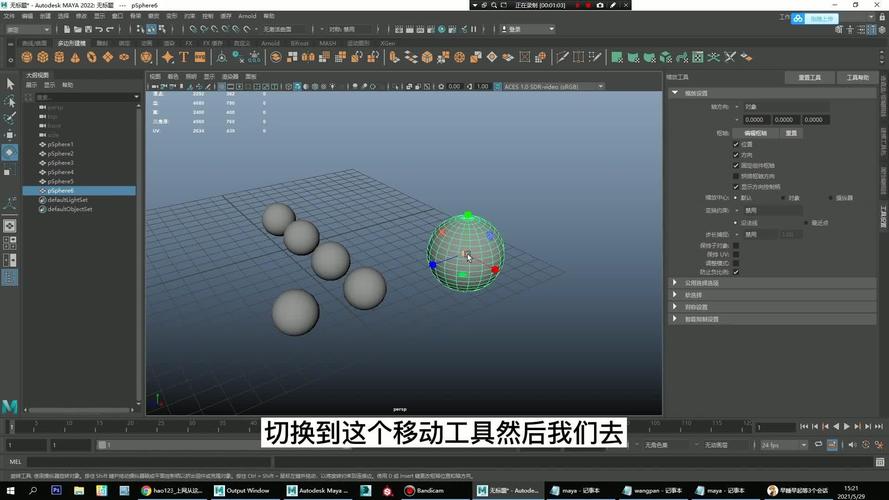

（图片来源网络，侵删）- 三点定义平面：通过指定不共线的三个点（如端点、中点、圆心等）确定平面。
- 坐标面对齐：选择与XY、YZ或ZX坐标面平行的平面,并指定平面的偏移距离。
- 对象平面：以现有对象的平面（如曲面、平面实体）作为镜像平面。
- 平面方程定义：通过输入平面方程（如Ax+By+Cz=D）精确控制平面位置。
-
设置选项：部分软件会提供额外选项，如“保留源对象”（默认选项，镜像后保留原始对象）或“删除源对象”（镜像后删除原始对象），还可设置是否镜像关联对象（如尺寸标注、注释等）。
-
确认生成：完成设置后，用户确认操作，软件自动生成镜像副本，若镜像平面定义错误，部分软件支持实时预览,便于调整。
应用场景与实例
三维镜像命令在多个领域有重要应用：
-
机械设计：对于对称零件（如齿轮、轴承座、法兰盘），可先创建一半结构，再通过镜像命令生成完整模型，避免重复建模，设计一个阶梯轴时，可先绘制轴肩和键槽的一侧,镜像后快速得到对称结构。

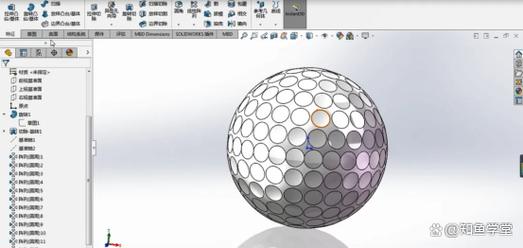

（图片来源网络，侵删） -
建筑建模：建筑中的对称结构（如门窗、立柱、对称式建筑立面）可通过镜像命令快速复制，设计一栋对称的办公楼时，可先创建一侧的楼层结构，镜像后生成另一侧,再合并整体。
-
工业设计：产品设计中的对称曲面（如手机外壳、汽车零部件）可通过镜像命令优化建模流程，设计一个手柄时，可先构建一侧的曲面,镜像后得到光滑的对称曲面。
-
逆向工程：在对称零件的修复或改进中，可通过扫描获取部分点云数据，镜像后生成完整模型,再进行优化设计。
注意事项与常见问题
使用三维镜像命令时需注意以下问题：
-
镜像平面的准确性：镜像平面的位置和方向直接影响镜像结果，若平面定义偏差，可能导致镜像对象与预期不符，在机械设计中，若镜像平面未通过零件轴线,可能造成装配干涉。
-
对象关联性：若模型包含关联特征（如参数化尺寸、约束关系），镜像后需检查是否保持关联，部分软件在镜像时会自动保留关联,而另一些则需要手动重新定义约束。
-
复杂对象的镜像：对于包含多个子对象或嵌套特征的复杂模型，镜像时需选择“镜像所有子对象”选项，否则可能导致部分特征丢失，在SolidWorks中，若镜像一个包含阵列特征的实体，需勾选“合并结果”以避免特征分离。
-
性能优化：对于大型装配体，镜像操作可能消耗较多计算资源，建议在镜像前简化模型（如隐藏非必要部件），或使用“轻量化”模式提升效率。
与其他命令的对比
三维镜像命令与“阵列”（Array）、“复制”（Copy）等命令有相似之处,但功能侧重点不同：
-
镜像 vs 阵列：阵列命令主要用于生成按规律分布的多个副本（如线性阵列、环形阵列），而镜像命令专注于对称复制，生成一圈均匀分布的孔需用阵列命令,而生成左右对称的零件则需镜像命令。
-
镜像 vs 复制：复制命令可平移或旋转对象生成副本，但无法实现对称变换；镜像命令则能快速生成对称结构,减少手动调整的工作量。
相关问答FAQs
Q1：三维镜像命令是否可以镜像曲面或网格模型？
A1：是的，大多数CAD软件支持对曲面（NURBS曲面、多边形曲面）和网格模型进行镜像操作，在AutoCAD中，用户可选择曲面对象并指定镜像平面；在3ds Max中，网格模型的镜像可通过“Mirror”工具实现，并支持沿X、Y、Z轴或自定义平面镜像，需注意，部分软件对复杂曲面的镜像可能需要计算时间较长,建议在镜像前检查曲面拓扑是否正确。
Q2：镜像后的对象如何与原始对象进行布尔运算（如合并、差集）？
A2：镜像完成后，可通过布尔运算命令（如Union、Subtract）将镜像对象与原始对象合并，以SolidWorks为例，镜像生成实体后，选择原始实体和镜像实体，点击“合并”按钮（工具栏中的“组合”命令），选择“相加”即可合并为一个实体，若需进行差集运算（如挖槽），则选择“相减”选项，并指定要移除的部分，需注意，布尔运算前需确保对象无重叠或间隙,否则可能导致运算失败。
