在CAD软件中，三维并集命令（Union）是三维建模中非常核心的工具之一，主要用于将两个或多个三维实体合并为一个单一的复合实体，这一命令在机械设计、建筑建模、工业设计等领域有着广泛的应用，能够帮助设计师快速构建复杂的几何形状，简化模型结构，提高设计效率，以下将从命令功能、操作步骤、应用场景、注意事项及高级技巧等方面对CAD三维并集命令进行详细阐述。
三维并集命令的基本功能
三维并集命令的核心功能是“布尔运算”中的“并集”操作，布尔运算包括并集、差集和交集三种，其中并集的作用是将多个独立的实体合并为一个整体，生成的新实体将包含所有参与运算实体的体积，将两个长方体进行并集操作后，它们将变成一个连续的实体，原本两个实体之间的重叠部分会被自动处理，无需手动删除边界或填充间隙，需要注意的是，并集命令仅适用于实体模型（如SolidWorks、AutoCAD中的三维实体），不适用于曲面或网格对象，在AutoCAD中，该命令的快捷键为“UNI”，执行后会提示用户选择需要进行合并的实体对象,选择完成后确认即可生成新的复合实体。
三维并集命令的操作步骤
以AutoCAD为例,三维并集命令的具体操作步骤如下：

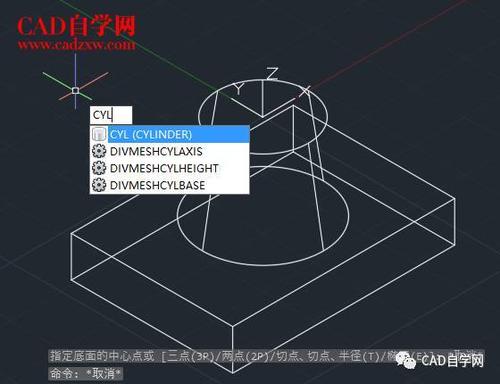

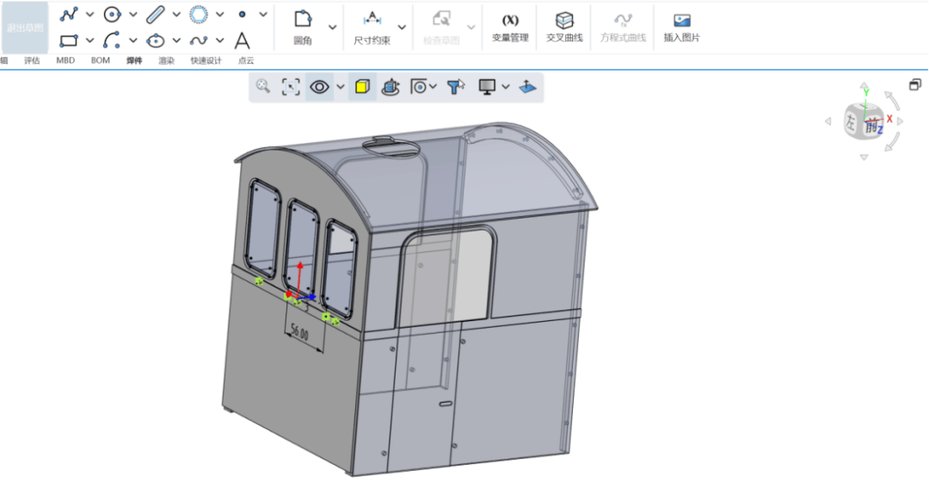

- 打开三维模型：首先启动AutoCAD软件，打开包含需要进行并集操作的三维实体的图形文件，或通过基本三维建模工具（如长方体、圆柱体、球体等）创建多个实体。
- 执行并集命令：在命令行输入“UNION”或快捷键“UNI”，按回车键确认；或通过“常用”选项卡中的“实体编辑”面板，点击“并集”按钮。
- 选择对象：命令行提示“选择对象”，此时用户需要框选或点选所有需要进行合并的实体，可以选择两个或多个实体，系统会自动将选中的实体添加到运算列表中，若需要选择多个对象，可使用“窗口选择”或“交叉选择”方式,按住Shift键可取消已选对象。
- 确认运算：选择完成后按回车键，系统将自动执行并集运算，生成一个新的复合实体，原实体将被删除,合并后的实体作为一个整体显示在绘图区。
在操作过程中，若选择的实体不相交（即没有重叠部分），并集命令仍会将它们合并为一个实体，但视觉上可能看不出变化，仅通过“特性”面板可查看实体数量变化，若实体之间有重叠区域，重叠部分将自动融合,不会产生多余的边界或孔洞。
三维并集命令的应用场景
三维并集命令在工程设计中具有广泛的应用价值,主要体现在以下几个方面：
- 复杂零件建模：在机械设计中，许多零件由多个简单几何体组合而成，如带有凸台、凹槽或安装孔的基座，通过并集命令，可将多个基本实体（如长方体、圆柱体）快速合并为复杂零件,避免繁琐的轮廓绘制和拉伸操作。
- 建筑结构建模：在建筑设计中，墙体、柱子、楼板等构件可通过并集命令组合成整体结构，将多个矩形截面墙体合并为一个连续的墙体模型,便于后续进行门窗开洞或结构分析。
- 工业产品设计：在消费电子产品或汽车零部件设计中，外壳、内部支架等复杂曲面零件可通过将多个实体进行并集运算，快速构建大致轮廓，再通过倒角、抽壳等命令细化细节。
- 模型简化与优化：在装配体设计中，若多个零件需要固定连接且无需单独修改，可通过并集命令将其合并为一个实体，减少模型中的零件数量,简化装配关系和数据管理。
操作注意事项
在使用三维并集命令时，需注意以下几点,以确保操作顺利和结果准确：
- 对象类型限制：并集命令仅适用于三维实体，不支持曲面、网格、二维对象或面域，若需要对曲面进行合并，需先将其转换为实体（如通过“加厚”命令将曲面转换为实体）。
- 实体相交性：虽然不相交的实体也可进行并集运算，但实际应用中通常用于合并有重叠或接触的实体，若实体间距过大，合并后可能难以区分原实体轮廓,影响模型的可编辑性。
- 图层管理：建议在进行并集操作前，将需要合并的实体置于同一图层，或通过图层隔离功能隐藏无关对象,避免误选其他实体。
- 历史记录与回退：并集操作是不可逆的，原实体在合并后将无法单独编辑，建议在操作前备份原始模型，或使用“块”命令将重要实体定义为块,以便后续调用。
- 性能影响：对于包含大量实体的复杂模型，频繁使用并集命令可能导致软件运行卡顿，此时可分批进行合并，或使用“隔离”功能暂时隐藏未参与运算的实体。
高级技巧与常见问题
- 与其他布尔运算的结合使用：并集命令常与差集（Subtract）、交集（Intersect）配合使用，以构建更复杂的模型，先通过并集合并多个实体，再使用差集去除多余部分（如钻孔或开槽）,最终通过交集保留实体重叠区域。
- 非连续实体的合并：若需要合并多个不相交的实体，可通过“移动”命令调整实体位置，使其接触后再进行并集操作；或使用“干涉检查”功能验证实体是否重叠,避免合并后出现意外结果。
- 实体分解与编辑：合并后的实体可通过“分解”（Explode）命令拆分为多个独立实体，但分解后无法恢复并集前的状态,建议在确认模型最终形态后再进行分解操作。
相关问答FAQs
问题1：三维并集命令是否可以合并曲面模型？
解答：不可以，三维并集命令仅适用于三维实体对象，无法直接合并曲面、网格或二维对象，若需要对曲面进行合并，需先将其转换为实体，例如在AutoCAD中使用“加厚”命令（THICKEN）将曲面指定厚度后生成实体,再执行并集操作。
问题2：执行并集命令后，原实体如何恢复？
解答：并集操作是不可逆的，合并后的实体无法直接恢复为原多个独立实体，若需要保留原实体，建议在操作前使用“块”命令（BLOCK）将原实体定义为块，或通过“复制”（COPY）命令备份模型，若已执行并集且未保存，可通过“放弃”（U）命令回退到操作前的状态；若已保存,则需从备份文件中恢复原实体。
