CAD中的三维捕命令,即三维捕捉命令，是进行三维建模时不可或缺的工具，它能够帮助用户精确地捕捉三维空间中的特定点，如端点、中点、圆心、交点等，从而提高建模的准确性和效率，三维捕捉功能在AutoCAD等CAD软件中通过“对象捕捉”和“三维对象捕捉”等选项实现，其核心在于通过预设的捕捉模式，快速定位到模型的关键几何特征点，避免手动输入坐标可能产生的误差。
在三维建模环境中,由于视图的复杂性和坐标系的多样性，精确捕捉点的难度远大于二维绘图，在绘制一条连接两个三维空间中异面直线端点的线段时，如果没有捕捉功能，用户需要手动计算或输入端点的三维坐标，这不仅繁琐，还容易出错，而启用三维捕捉后，只需将光标靠近目标点，系统会自动高亮显示可捕捉的点，用户单击即可完成定位，极大地简化了操作过程，三维捕捉命令通常与动态输入、正交模式、极轴追踪等功能结合使用，以形成更强大的辅助定位系统。
三维捕捉的设置方法通常在“草图设置”对话框中进行，用户可以通过输入命令“DSETTINGS”或右键单击状态栏中的“对象捕捉”选项，选择“设置”来打开该对话框，在对话框中，“对象捕捉”选项卡用于设置二维和三维通用的捕捉模式，如端点、中点、圆心等；“三维对象捕捉”选项卡则专门针对三维建模中的特殊捕捉点，如“面中心”“边中点”“节点”等，需要注意的是，不同的捕捉模式可以同时启用多个，但在实际操作中，为了避免干扰，通常建议只开启当前操作所需的捕捉模式，或者通过“Tab”键在多个捕捉点之间循环选择。
三维捕捉的常用捕捉点包括：端点（线段、圆弧等对象的起点或终点）、中点（线段、圆弧等对象的中点）、圆心（圆、圆弧、椭圆的中心点）、象限点（圆、圆弧、椭圆的0°、90°、180°、270°位置点）、交点（两个对象的交点）、垂足（与对象垂直的点）、切点（与圆或圆弧相切的点）、节点（点对象或尺寸标注的定义点）、插入点（块、文字或属性的定义点）、最近点（对象上距离光标最近的点），在三维建模中，还特别增加了“面中心”（三维实体表面的中心点）、“边中点”（三维实体边缘的中点）、“顶点”（三维实体的角点）等三维专用捕捉点，这些捕捉点对于构建复杂的三维实体模型尤为重要。

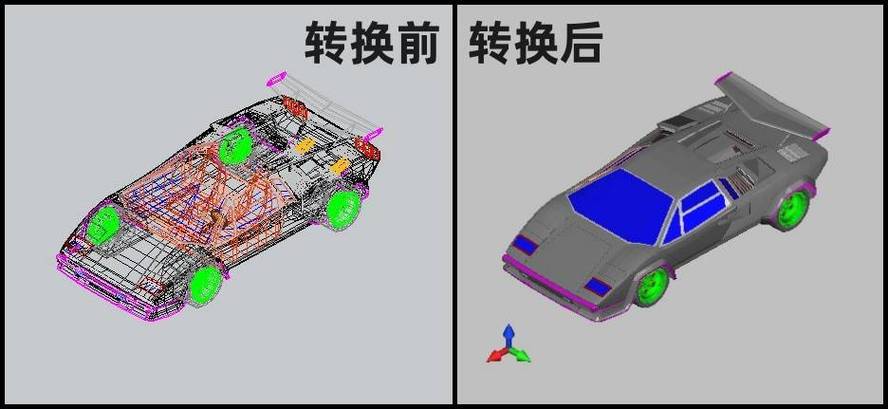

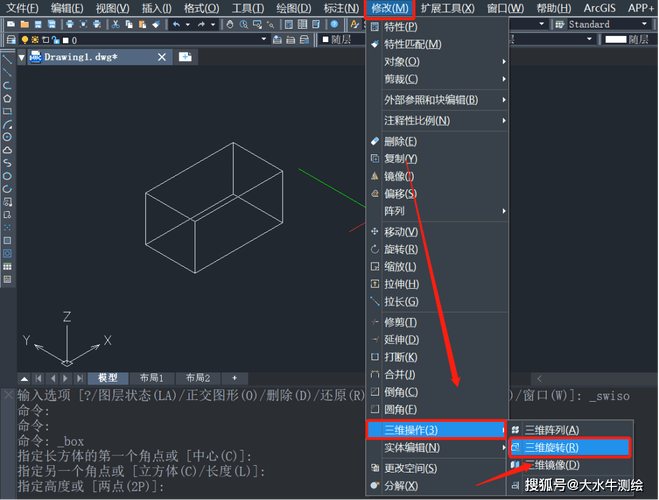

以绘制一个三维长方体并连接其对角线为例,启用三维捕捉的操作步骤如下：使用“BOX”命令绘制一个长方体，然后输入“LINE”命令开始绘制直线，在命令行提示“指定第一个点”时，将光标移动到长方体的一个顶点附近，系统会自动捕捉到该顶点并显示标记，单击确认；将光标移动到长方体的对角顶点附近，同样捕捉到顶点后单击，即可完成对角线的绘制，在此过程中，如果没有启用三维捕捉，用户需要通过“对象捕捉”工具栏或快捷键临时捕捉，或者在命令行输入顶点的精确坐标，操作效率明显降低。

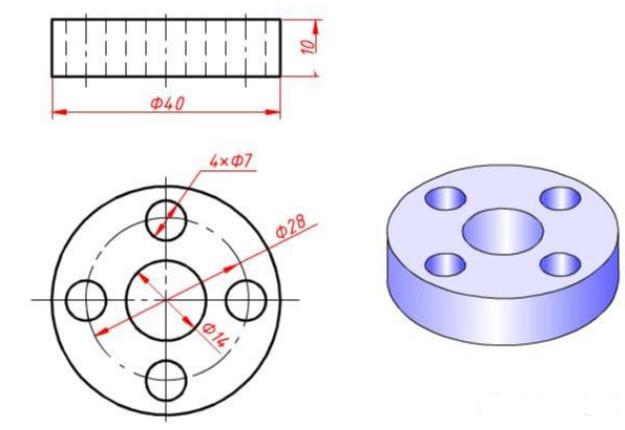

三维捕捉在实际建模中的应用场景非常广泛,在机械零件建模中，需要精确捕捉孔的中心点或螺纹的起点；在建筑建模中，需要捕捉墙体的角点或门窗的中心点；在产品设计中，需要捕捉曲面上的特征点或曲线的交点，通过合理使用三维捕捉，可以确保模型各部分之间的位置关系准确无误，避免因微小误差导致的装配干涉或设计缺陷，三维捕捉还可以与“三维阵列”“三维镜像”等命令结合使用，快速生成具有对称性或规律性分布的三维对象。
需要注意的是,三维捕捉功能的启用和禁用需要根据操作灵活调整，在需要精确捕捉时，确保“对象捕捉”或“三维对象捕捉”模式已开启；在不需要捕捉或需要自由绘制时，应及时关闭该模式，避免系统自动捕捉到非目标点而干扰操作，当视图较为复杂时，可以通过缩放视图或使用“动态观察”功能调整视角，以便更清晰地捕捉目标点，在AutoCAD中，还可以通过“OSNAP”命令快速切换对象捕捉模式的开启和关闭状态，通过“OSMODE”系统变量查看或修改当前启用的捕捉模式代码。
以下为常用三维捕捉模式及其功能说明的表格：
| 捕捉模式 | 功能描述 | 适用对象 |
|---|---|---|
| 端点 | 捕捉线段、圆弧、多段线等对象的起点或终点 | 直线、圆弧、多段线、三维边 |
| 中点 | 捕捉线段、圆弧、多段线等对象的中点 | 直线、圆弧、多段线、三维边 |
| 圆心 | 捕捉圆、圆弧、椭圆的中心点 | 圆、圆弧、椭圆 |
| 象限点 | 捕捉圆、圆弧、椭圆的0°、90°、180°、270°位置点 | 圆、圆弧、椭圆 |
| 交点 | 捕捉两个对象的交点 | 直线、圆弧、多段线等 |
| 垂足 | 捕捉与对象垂直的点 | 直线、圆弧、多段线等 |
| 切点 | 捕捉与圆或圆弧相切的点 | 圆、圆弧 |
| 节点 | 捕捉点对象或尺寸标注的定义点 | 点对象、尺寸标注 |
| 面中心 | 捕捉三维实体表面的中心点 | 三维平面、曲面 |
| 边中点 | 捕捉三维实体边缘的中点 | 三维边 |
| 顶点 | 捕捉三维实体的角点 | 三维实体角点 |
在使用三维捕捉时,还需要注意一些常见问题，当多个捕捉点同时靠近光标时，系统会按照预设的优先级顺序选择捕捉点，用户可以通过按“Tab”键手动切换目标捕捉点；当捕捉点被其他对象遮挡时，可以使用“循环”功能或调整视图角度来解决；捕捉模式的开闭状态会影响命令的执行，因此在执行某些不需要捕捉的操作时，务必检查状态栏中的捕捉图标是否处于关闭状态。
相关问答FAQs：
-
问：为什么在三维建模中启用了捕捉模式，却无法捕捉到目标点？
答：可能的原因有以下几种：一是目标点不在当前视图范围内，需要调整视图或缩放模型；二是当前启用的捕捉模式中不包含目标点的类型，需要在“草图设置”中添加相应的捕捉模式；三是捕捉模式被临时禁用，可以通过检查状态栏中的“对象捕捉”或“三维对象捕捉”图标是否亮起，或按“F3”键切换捕捉状态；四是目标对象所在的图层被锁定或冻结，导致无法捕捉。 -
问：三维捕捉和二维捕捉有什么区别？如何选择使用？
答：三维捕捉主要用于三维建模环境，能够捕捉三维空间中的点，如顶点、边中点、面中心等，适用于构建三维实体、曲面等模型；二维捕捉则主要用于二维绘图环境，捕捉的是二维平面上的点，如端点、中点、圆心等，适用于绘制平面图形、尺寸标注等，选择使用时，需根据当前绘图环境（二维或三维）和操作需求决定：在三维建模中应优先使用三维捕捉，以确保三维坐标的准确性；在二维绘图中则使用二维捕捉，以提高平面绘图的效率。
