在CAD绘图过程中,倒圆角是一项常用的编辑操作，主要用于将两条直线的交点、直线与圆弧的交点或两条圆弧的交点处创建平滑的圆弧过渡，以优化零件结构、减少应力集中或提升图纸的美观度，CAD软件中的倒圆命令（通常为“Fillet”命令）功能强大，支持多种参数设置和灵活的操作方式，掌握其使用方法能显著提高绘图效率，以下将从倒圆命令的基本操作、参数设置、高级应用及常见问题等方面进行详细说明。
倒圆命令的基本操作
执行倒圆命令的途径通常包括三种：一是通过菜单栏选择“修改”→“圆角”；二是点击“修改”工具栏中的圆角按钮（图标为一条直线与一段圆弧相切）；三是通过命令行输入“Fillet”或快捷键“F”并按回车键，启动命令后，命令行会提示当前圆角半径设置，并要求用户选择第一个对象和第二个对象，默认情况下，系统会自动修剪或延伸选定的对象，使其与生成的圆角弧线相接，对两条相交直线进行倒圆时，只需依次选择两条直线，系统即可在交点处创建指定半径的圆角，并自动修剪多余的线段，若两条直线未相交，系统会根据设置的半径值延伸或修剪直线至相交位置后再生成圆角。
倒圆命令的关键参数设置
圆角半径是倒圆命令的核心参数,直接决定了圆角的大小，在命令行提示下，输入“R”并回车，即可进入半径设置模式，输入所需数值后回车确认，需要注意的是，半径值必须合理：若半径过大，可能导致两条对象无法生成圆角（如两条平行直线间距小于半径值时，系统会提示“半径太大”）；若半径为0，则相当于对两条直线进行修剪或延伸，使其相交于一点，倒圆命令还提供“修剪”（Trim）模式选项，通过输入“T”切换，选择“修剪”时，系统会自动修剪或延伸对象；选择“不修剪”（No Trim）时，仅生成圆角弧线，保留原对象不变，在对机械零件内轮廓倒圆时，若需保留原始线段用于后续标注，可选择“不修剪”模式，手动删除多余部分。
倒圆命令的高级应用技巧
-

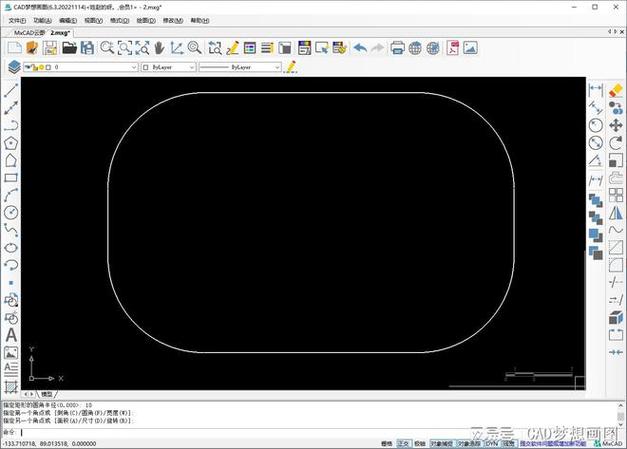

多段线倒圆：对于由多条线段组成的闭合或开放多段线，可通过命令行输入“P”选择“多段线”选项，一次性对所有交点进行倒圆，系统会自动识别多段线的顶点，并按统一半径生成圆角，避免了逐个操作的繁琐，但需注意，多段线倒圆时，若顶点角度小于180°，圆角会连接两条线段；若顶点角度大于180°，则不会生成圆角。
-
半径动态调整：在CAD 2010及以上版本中，倒圆命令支持“动态模式”，启用后，可通过移动鼠标实时预览圆角效果，并在合适位置点击确认，无需手动输入半径值，适用于需要反复调整半径的场景。

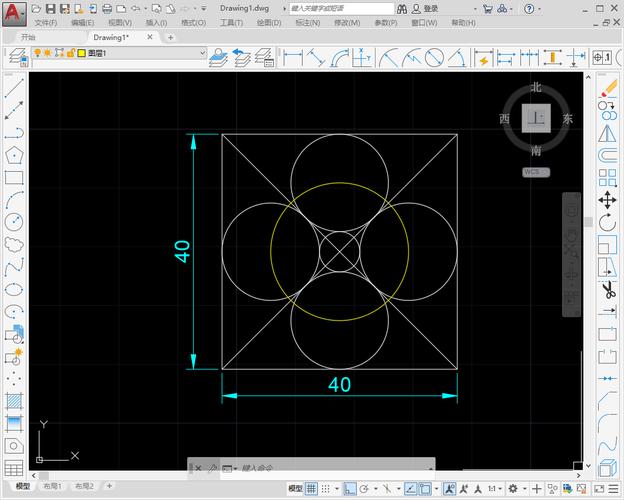

（图片来源网络，侵删） -
三维对象倒圆：在三维建模环境中，倒圆命令同样适用，可对实体的边进行倒圆操作，执行命令后，选择需倒圆的实体边，输入半径值即可，还可通过“链”选项选择连续的多条边进行批量倒圆，提高建模效率。
-
多个对象倒圆：若需对多个相同半径的圆角进行批量处理，可在设置半径后，使用“多个”（Multiple）选项，该选项允许用户连续选择多组对象，无需重复启动命令，适用于复杂图形的快速编辑。
倒圆命令的注意事项
-
对象选择顺序：倒圆命令的选择顺序不影响最终结果，但需确保选择的对象是相交或可延伸相交的实体，若选择的对象为圆或椭圆，倒圆结果会与圆角半径和圆的尺寸相关，可能生成圆弧或椭圆弧过渡。
-
图层与属性匹配：生成的圆角弧线会继承当前图层的属性（如颜色、线型），若需统一图形属性，建议在倒圆前设置好目标图层。
（图片来源网络，侵删） -
复杂图形的处理：对于包含块、外部参照或复杂修剪边界的图形，倒圆操作可能失败，此时需先分解块或简化图形，确保对象为基本实体（如直线、圆弧）后再进行操作。
相关问答FAQs
Q1：为什么倒圆命令提示“半径太大”无法生成圆角？
A：该提示通常出现在两种情况：一是两条平行直线之间的距离小于设置的圆角半径，导致圆弧无法容纳；二是倒圆对象为非相交直线且半径过大，使延伸后的直线无法相交，解决方法是减小圆角半径，或使用“不修剪”模式手动调整对象位置后再倒圆。
Q2：如何对三维实体的多条连续边进行统一半径倒圆？
A：在三维建模环境中，执行“Fillet”命令后，选择第一条实体边，此时命令行会提示“输入选项”，输入“链”（Chain）并回车，然后选择连续边中的任意一条，系统会自动识别所有相切的连续边，最后输入半径值即可完成批量倒圆。
