CAD刨切命令是三维建模中常用的高效工具，主要用于通过剖切现有三维实体来创建新对象或查看内部结构，广泛应用于机械设计、建筑建模和工业制造等领域，该命令的核心功能是通过定义剖切平面，将实体分割为两部分或直接提取截面，从而简化复杂模型的编辑与分析过程,以下是关于CAD刨切命令的详细解析。
刨切命令的执行路径通常在“三维建模”工具栏或“修改”菜单中，不同版本的CAD软件（如AutoCAD、SolidWorks等）操作逻辑基本一致，但界面和快捷键可能略有差异，以AutoCAD为例，用户可通过输入“SLICE”命令或点击相应图标启动命令，随后需选择要剖切的三维实体，系统会提示指定剖切平面，用户可通过多种方式定义平面：一是通过三点确定平面（如起点、端点和任意点）；二是选择已有对象（如圆、椭圆、二维多段线等）所在的平面；三是使用当前视图平面、Z轴方向或XY/YZ/ZX平面作为剖切面，剖切平面定义完成后，需选择保留的对象，即指定剖切后要保留的部分，系统默认保留两侧实体，但用户可通过“保留两侧”或“保留一侧”选项控制结果。
刨切命令的操作流程可分为四步：选择目标实体，支持框选或单选，可同时处理多个对象；定义剖切平面，根据设计需求选择合适的平面定义方式，例如在机械零件中，常通过“三点”方式精准定位剖切面；设置保留选项，若需提取截面而非分割实体，可结合“SECTION”命令生成截面平面；确认操作，系统将根据参数生成剖切结果，值得注意的是，剖切后的实体仍保持原有图层和属性，且可通过“并集”“差集”等布尔运算进一步编辑，剖切命令对实体的拓扑结构有要求，需确保实体为封闭的“三维实体”而非曲面或网格,否则可能报错。

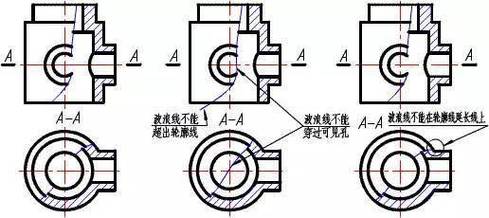

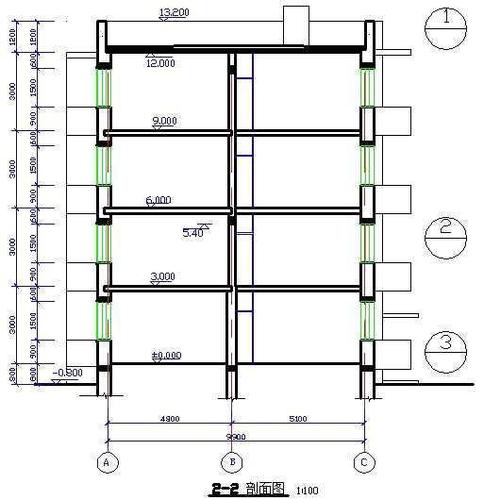

刨切命令的优势在于其灵活性和精确性，在建筑设计中，通过剖切建筑模型可快速生成剖面图，直观展示内部结构；在机械设计中，剖切复杂零件可分析内部装配关系或加工特征，但使用时需注意常见问题：若剖切后实体异常，需检查是否为非封闭实体；若剖切位置偏移，应重新确认平面定义点的坐标；若无法保留两侧，需检查命令设置是否启用了“保留两侧”选项，为提高效率，建议结合坐标输入、对象捕捉等辅助工具，确保剖切平面定位准确，剖切前可备份原实体,避免误操作导致数据丢失。
以下是关于CAD刨切命令的常见问题解答：

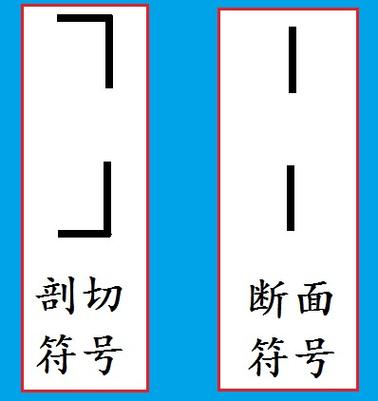

Q1：刨切命令与截面命令（SECTION）有何区别？
A：刨切命令（SLICE）会实际分割实体，生成独立的新对象；而截面命令（SECTION）仅生成剖切平面与实体的交集，即截面轮廓，不改变原实体，剖切命令可将一个立方体分为两个独立部分，而截面命令仅生成一个矩形截面线,实体仍保持完整。
Q2：如何通过刨切命令创建空心实体？
A：可通过两次剖切实现，用刨切命令移除实体外部多余部分，形成初步轮廓；在内部定义一个小尺寸剖切平面，再次剖切并移除中心部分，最终生成空心结构，也可结合“差集”布尔运算，先创建剖切面作为切割工具，再用原实体减去该工具,实现相同效果。
