在CAD软件中,boundary命令是一个常用且实用的工具，主要用于根据指定的点自动创建闭合的多段线或面域，它的核心功能是通过检测图形中的现有对象，围绕用户指定的点生成一个封闭的边界，从而快速定义复杂的区域轮廓，这一命令在工程制图、建筑设计、机械设计等领域应用广泛，能够显著提高绘图效率，尤其是在处理不规则形状或多个对象围成的封闭区域时。

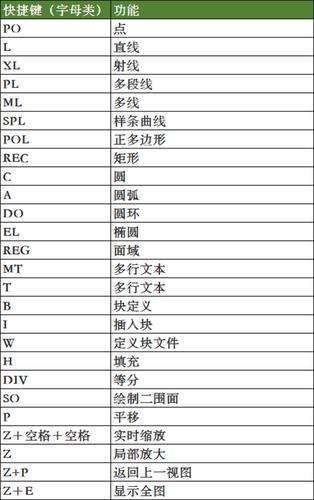

要使用boundary命令,用户可以通过多种方式启动，例如在命令行直接输入“BOUNDARY”或其快捷键“BO”，然后按回车键，启动后，系统会弹出“边界创建”对话框，该对话框提供了多个选项供用户设置。“对象类型”是最关键的参数之一，用户可以选择生成的边界是“多段线”还是“面域”，多段线是一种由直线和圆弧组成的连续线段，而面域则是具有物理特性的二维区域，可以进行布尔运算（如并集、差集、交集）或分析属性（如面积、质心），对话框中的“边界集”选项用于指定AutoCAD在创建边界时考虑的对象范围，默认为“当前视口”，即当前显示的所有对象，但用户也可以选择“现有集合”或通过“新建”按钮自定义对象集，以提高计算效率。

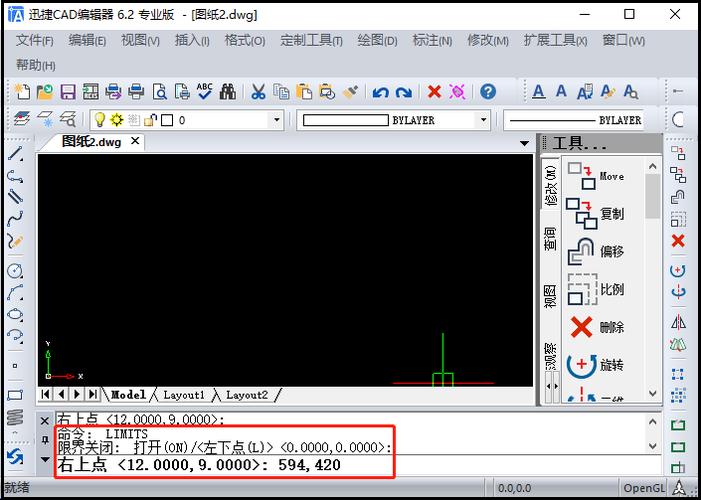

在实际操作中,boundary命令的使用步骤通常包括以下几个环节，确保需要创建边界的区域是封闭的，即由直线、圆弧、多段线等对象围成一个没有间隙的轮廓，如果存在未闭合的间隙，系统可能无法正确生成边界，此时需要先使用延伸、修剪等工具修复图形，启动boundary命令后，在“边界创建”对话框中根据需求设置“对象类型”和“边界集”，如果后续需要计算面积，可选择“面域”；如果仅需轮廓线，则选择“多段线”，完成设置后，单击“确定”关闭对话框，此时命令行会提示“拾取内部点”，用户只需在需要创建边界的封闭区域内单击任意位置，系统即可自动检测并生成边界对象。
boundary命令的优势在于其自动化和智能化,相比手动绘制闭合轮廓，boundary命令能够快速识别复杂形状，避免因人工操作导致的误差，在绘制建筑平面图中的房间区域时，用户只需通过墙体围成的内部点，即可一键生成房间的多段线边界，无需逐段绘制线条，boundary命令生成的边界对象可以与其他CAD工具无缝集成，生成的多段线可以用于创建填充图案（hatch命令），面域则可以用于三维建模或属性提取，需要注意的是，boundary命令对图形的完整性要求较高，如果存在重叠或自相交的对象，可能会导致生成的边界不符合预期，在使用前建议检查对象的拓扑关系，确保图形的准确性。
为了更直观地理解boundary命令的应用场景,以下通过一个表格列举其在不同领域的典型用途及操作示例：
| 应用领域 | 典型用途 | 操作示例 |
|---|---|---|
| 建筑设计 | 生成房间或区域的闭合轮廓 | 通过墙体围成的内部点创建多段线边界，用于填充地板材质或计算面积。 |
| 机械设计 | 定义零件的剖面区域 | 在复杂零件的剖视图中，通过轮廓线内部点生成面域，用于分析截面属性。 |
| 地理信息系统 | 提取地图中的封闭区域 | 通过等高线或边界线围成的区域创建面域，用于地形分析或面积统计。 |
| 电气工程 | 绘制电路板中的铜箔区域 | 通过导线轮廓生成闭合边界，用于定义铜箔填充区域。 |
在使用boundary命令时,用户可能会遇到一些常见问题，当在封闭区域内单击后系统提示“未找到有效的边界”，这通常是由于区域存在未闭合的间隙或对象类型不支持（三维对象或外部参照），解决方法是先使用“间隙检测”功能（在“边界创建”对话框中勾选“孤岛检测”选项）或手动修复图形，另一个常见问题是生成的边界与预期不符，例如多段线包含多余的线段或顶点，这可能是由于边界集中包含了不必要的对象，此时建议通过“新建”按钮选择仅包含必要对象的边界集，以提高生成精度。
boundary命令还支持一些高级参数设置,孤岛检测”，孤岛是指封闭区域内的独立闭合区域，例如房间中的柱子或机械零件中的孔洞，勾选“孤岛检测”选项后，boundary命令会自动识别并包含这些孤岛，生成的边界将是一个包含所有内环的复杂多段线或面域，这一功能在处理具有内部结构的复杂图形时尤为重要，能够确保边界的完整性和准确性，在绘制带有柱子的建筑平面图时，启用孤岛检测可以一次性生成包含柱子轮廓的房间边界，避免后续手动编辑的繁琐工作。

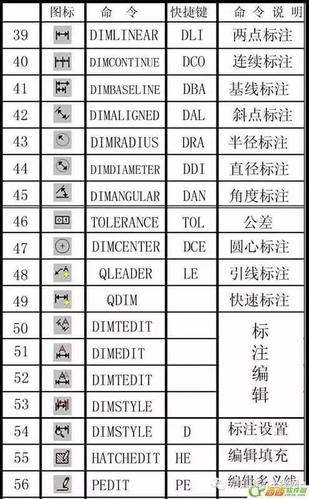

boundary命令生成的对象可以通过CAD的编辑工具进行修改,使用“多段线编辑”（PEDIT）命令可以调整多段线的顶点、宽度或拟合曲线；而面域则可以通过“布尔运算”进行合并或剪切，这些功能进一步扩展了boundary命令的实用性，使其不仅限于创建边界，还能作为更复杂设计的基础，在机械设计中，可以通过多个面域的差集运算生成带孔洞的零件轮廓，再通过拉伸命令创建三维模型。
boundary命令是CAD软件中一个高效且灵活的工具,通过自动检测封闭区域生成多段线或面域，极大地简化了复杂轮廓的绘制过程，掌握其使用方法和参数设置，能够显著提升绘图效率，减少重复劳动，无论是工程制图中的区域填充，还是三维建模中的截面定义，boundary命令都能发挥重要作用，用户在使用时需注意图形的完整性和参数的合理性，以确保生成边界对象的准确性和可用性。
相关问答FAQs：
-
问：boundary命令无法生成边界，提示“未找到有效的边界”，如何解决？
答：此问题通常由以下原因导致：①封闭区域存在未闭合的间隙，需使用延伸（EXTEND）或修剪（TRIM）工具修复；②边界集设置不当，建议在“边界创建”对话框中点击“新建”按钮，仅选择与边界相关的对象；③区域内包含不支持的对象（如三维实体或外部参照），需先清理或转换对象类型，解决后重新尝试拾取内部点即可。 -
问：boundary命令生成的多段线包含多余的顶点或线段，如何优化？
答：多余的顶点或线段可能是由于边界集中包含了无关对象或孤岛检测未正确配置，建议在“边界创建”对话框中取消勾选“孤岛检测”（若不需要内环），或通过“新建”按钮精简边界集，可使用“多段线编辑”（PEDIT）命令的“合并”（JOIN）或“优化”（FIT）选项，手动简化多段线结构，减少冗余顶点。
